Що таке offset у 3D-друку і чому без нього не обійтися

Знаєте, коли ви тільки починаєте з 3D-принтером, то offset здається якимось хитрим словом з тех-мануалів, але насправді це просто ключ до того, щоб ваші моделі не розпадалися на першому ж шарі. Offset – це та відстань між соплом і столом, яка робить друк стабільним. Без правильного налаштування сопло або шкрябає поверхню, або висить у повітрі, і вся робота йде коту під хвіст. Давайте розберемося по кроках, без зайвої мороки.

Offset у 3D-друку відіграє ключову роль у забезпеченні якісного першого шару, адже саме від правильного налаштування залежить, чи буде модель прилипати до столу, чи сопло не пошкодить поверхню. Цей параметр визначає відстань між соплом і столом, дозволяючи уникнути типових проблем, як-от переекструдування чи недостатнє зчеплення. У світі 3D-друку, де точність вимірюється десявими міліметра, розуміння offset допомагає оптимізувати процес для різних матеріалів і принтерів. Стаття розкриває основи, методи налаштування та практичні рекомендації, базуючись на досвіді користувачів і технічних особливостях прошивок на кшталт Klipper.

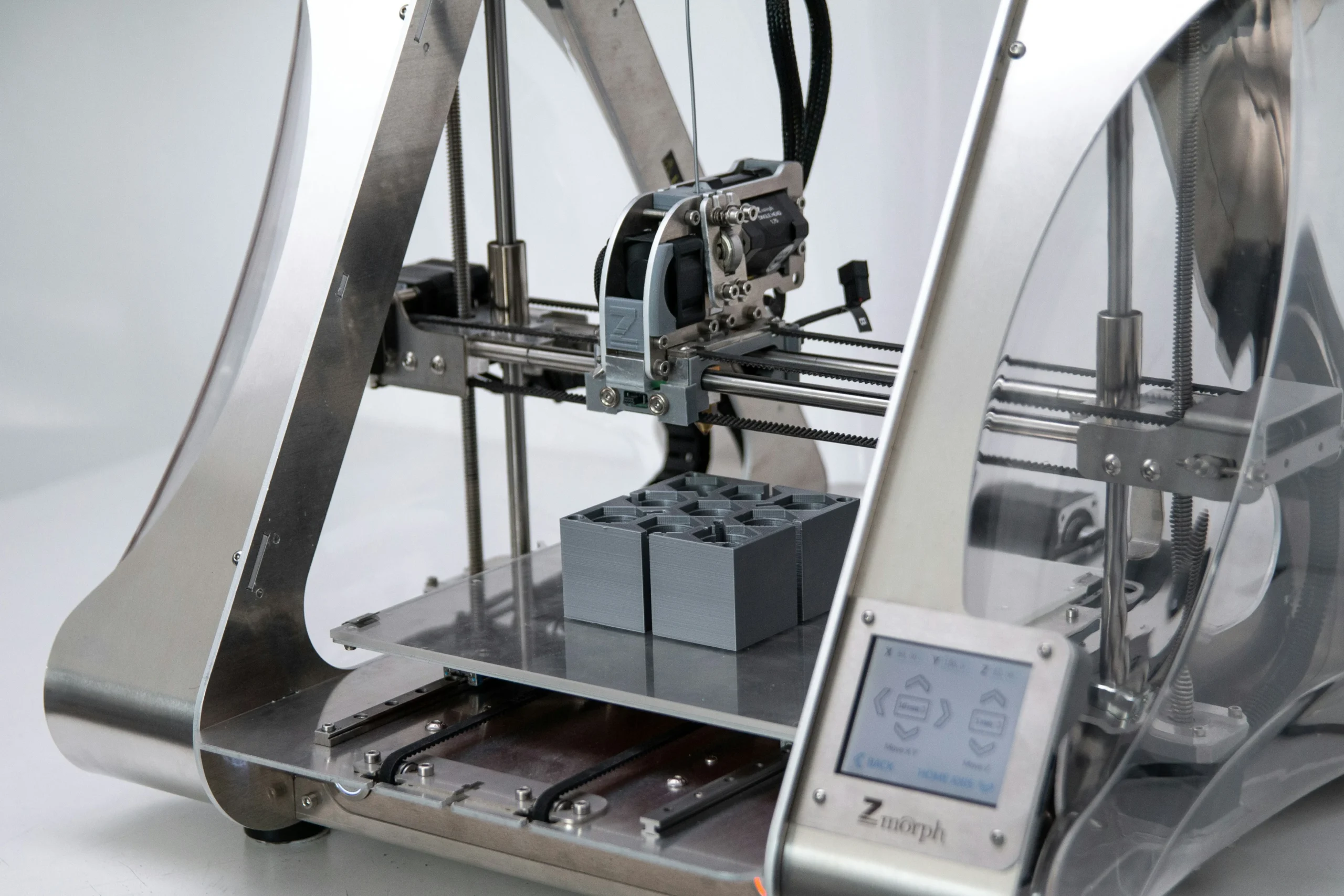

Основні принципи offset у 3D-друку

Offset у 3D-друку діє як точна корекція, що усуває невідповідності між датчиком і соплом, забезпечуючи стабільність усього процесу. Цей елемент стає критичним у системах з автоматичним вирівнюванням столу, де без нього друк може вийти нерівним або взагалі провалитися. Розглянемо, як offset інтегрується в роботу принтера, від базових концепцій до практичних аспектів.

Визначення offset і його ключова роль

Offset, відомий також як відступ по осі Z, слугує для компенсації фізичної різниці між точкою, де датчик фіксує стіл, і реальним положенням кінчика сопла. У принтерах з сенсорами на кшталт CR-Touch або BLTouch ця різниця виникає через конструкцію: датчик розміщений поруч із соплом, але не на одній висоті. Без корекції принтер сприймає Z=0 як момент спрацьовування датчика, що може призвести до того, що сопло зависне над столом або навпаки, вріжеться в поверхню.

Цей параметр забезпечує точність позиціонування, особливо в бюджетних моделях типу Ender 3, де механічні відхилення є нормою. Offset не просто фіксує висоту – він гарантує, що перший шар филаменту лягає рівно, без прогинів чи надмірного тиску. У професійних налаштуваннях offset стає основою для повторюваності, дозволяючи друкувати серії моделей без постійних перевірок.

• Переваги використання offset: Забезпечує рівномірне зчеплення филаменту зі столом; зменшує ризик блокування сопла; адаптує принтер до різних поверхонь, як-от скло чи текстуровані пластини.
• Коли offset стає обов’язковим: У всіх принтерах з автолевелінгом; при заміні компонентів, як-от хотенд чи сопло; для матеріалів, що вимагають точного зазору.

Механізм роботи homing і корекції offset

Процес homing запускає датчик для сканування столу, фіксуючи рівень у кількох точках, але сопло при цьому залишається на фіксованій відстані від датчика. Offset вносить поправку, роблячи Z=0 еквівалентним реальному контакту сопла зі столом. У прошивках типу Klipper це значення зберігається в файлі printer.cfg, і його не потрібно міняти, якщо не відбувається фізичних змін у принтері, наприклад, встановлення нового сопла.

Корекція відбувається автоматично після калібрування: принтер опускає голову, датчик спрацьовує, а offset додає або віднімає потрібну відстань. Це запобігає типовим проблемам, як-от коли сопло “шкрябає” стіл через недооцінку висоти. У випадках з прямим приводом, як-от Orbiter v2, offset тісно пов’язаний з екструзією, бо неправильна висота впливає на потік филаменту.

• Кроки базової корекції: Виконайте homing командою G28 Z0; перевірте положення сопла; внесіть offset через PROBE_CALIBRATE у Klipper.
• Фактори, що впливають на homing: Температура столу – нагрійте до робочої, щоб врахувати розширення; тип датчика – CR-Touch вимагає точнішого налаштування, ніж BLTouch.

Вплив offset на весь процес друку

Offset задає тон усьому друку, починаючи з першого шару, де неправильне значення може спричинити нерівності, переекструдування чи слабке прилипання. Якщо offset завищений, филамент не зчіплюється зі столом, модель зсувається під час руху голови. Навпаки, занижений offset блокує сопло, пошкоджуючи поверхню і вимагаючи чистки.

Для матеріалів на кшталт PLA offset забезпечує стандартний зазор 0.1-0.2 мм, тоді як для PETG чи ASA рекомендується адаптувати висоту шару в слайсері, не чіпаючи базовий offset. Це дозволяє зберігати механічну стабільність, а зміни для филаментів проводити програмно. У серійному друку offset мінімізує брак, роблячи кожен відбиток ідентичним.

• Наслідки неправильного offset: Нерівний перший шар призводить до дефектів у верхніх шарах; блокування сопла збільшує час простою; слабке зчеплення викликає зсув моделі.
• Адаптація для матеріалів: Для PLA – стандартний offset з шаром 0.2 мм; для PETG – збільште шар до 0.3 мм у слайсері; для ASA – використовуйте макроси для тимчасової корекції.

Особливості offset у різних прошивках

У Klipper offset інтегрується глибоко в конфігурацію, дозволяючи макроси для перевірки, як-от MOVE_TO_REAL_Z0, що переміщує сопло до реального Z=0. Це відрізняється від Marlin, де налаштування відбувається через меню принтера, без складних файлів. У Creality-фірмвар offset часто поєднується з автокалібруванням, але ручна перевірка все одно потрібна для точності.

Прошивки дозволяють динамічні зміни, але базовий offset залишається постійним. Наприклад, у Klipper після калібрування значення зберігається автоматично, тоді як у інших системах потрібне ручне редагування. Це робить offset гнучким інструментом для кастомізації під конкретний принтер.

• Відмінності в прошивках: Klipper – файлова конфігурація з макросами; Marlin – меню для швидких змін; Creality – автокалібрування з ручною корекцією.
• Рекомендації для користувачів: Почніть з документації прошивки; тестуйте на пробних моделях; уникайте частих змін, щоб не втратити стабільність.

Як Easy3DPrint допомагає з offset у ваших 3D-проектах

У Easy3DPrint ми розуміємо, наскільки offset може ускладнити життя, коли ви намагаєтеся налаштувати принтер удома чи в маленькій майстерні. Ми самі стикалися з цим на початку, коли тестували нові моделі для клієнтів, і бачили, як неправильний відступ по Z-осі псує весь шар, особливо при переході на складні матеріали типу PETG. Тому в нашому центрі ми завжди пропонуємо не просто друк, а й консультацію з калібруванням – від перевірки датчиків CR-Touch до тонкого налаштування в Klipper. Це дозволяє уникнути типових помилок, як-от зазор, що призводить до слабкого прилипання, і перейти прямо до якісного результату. Ми працюємо з великою кількістю принтерів, тож можемо швидко протестувати ваші налаштування на реальному обладнанні, перш ніж запускати серію.

Коли справа доходить до серійного FDM-друку для бізнесу, offset стає ще критичнішим, бо будь-яка неточність множиться на тисячі деталей. Ми в Easy3DPrint беремося за проекти від прототипів до повного циклу – моделювання, друк, обробку і фарбування – і завжди враховуємо індивідуальні параметри, як-от висоту першого шару чи корекцію для різних пластиків. Наприклад, для клієнтів з Укроборонпрому чи фармкомпаній ми оптимізуємо offset під їхні точні вимоги, щоб деталі виходили міцними і повторюваними. Якщо ви в Харкові, Києві чи інших містах, просто надішліть нам модель – ми прорахуємо терміни, вартість і навіть порадимо, як уникнути проблем з offset у вашому принтері. З нами процес стає простішим, бо ми не просто друкуємо, а робимо так, щоб ваші ідеї втілювалися без зайвих переробок.

Різновиди offset і їх застосування

Найпоширенішим є Z-offset, який стосується вертикальної осі. Він використовується в принтерах з автолевелінгом для точного позиціонування сопла відносно столу. У моделях на кшталт Ender 3 з CR-Touch Z-offset розраховується як різниця між точкою спрацьовування датчика та кінчиком сопла. Це дозволяє принтеру “розуміти”, де саме починається друк.

Існують також X- і Y-offset, але вони менш критичні для першого шару. Вони коригують горизонтальне зміщення, наприклад, при використанні кількох хотендів або інструментів у мультиголових принтерах. У стандартних налаштуваннях для домашніх принтерів акцент робиться саме на Z-offset, оскільки горизонтальні осі рідко потребують такої точної корекції.

У професійному застосуванні offset застосовується для друку на нестандартних поверхнях, як-от скло чи існуючі об’єкти. Наприклад, при вбудовуванні магнітів у модель offset піднімає сопло на потрібну висоту, щоб уникнути зіткнень. У серійному виробництві цей параметр забезпечує повторюваність, мінімізуючи брак через нерівності столу.

Методи вимірювання відстані для offset

Вимірювання offset починається з визначення відстані між датчиком і соплом. Один з простих способів – використання лінійки чи відомих об’єктів для грубої оцінки, але для точності краще застосовувати спеціальні інструменти. Після homing принтер опускає сопло, доки воно не торкнеться столу, і значення на екрані стає базовим для offset.

• Щупи для точного вимірювання: Використовуйте щуп товщиною 0.1 мм. Опустіть сопло, доки воно не торкнеться щупа, потім додайте цю товщину до поточного offset у конфігурації.
• Тест з папером: Підкладіть аркуш паперу (товщина близько 0.05-0.1 мм) і регулюйте, доки папір не “царапається” злегка. Це компенсує теплове розширення сопла.
• Індикатор годинникового типу: Для професійних налаштувань фіксує мінімальні відхилення, дозволяючи досягти точності до 0.01 мм.

У прошивках Klipper процес автоматизується командою PROBE_CALIBRATE, після якої зберігається конфігурація. Якщо змінюєте хотенд, як-от з V5 на V6, повторіть вимірювання, бо довжина може відрізнятися, призводячи до шкрябання чи “польотів” сопла.

Налаштування offset через G-code

G-code пропонує прямий спосіб корекції offset без зміни конфігурації принтера. Спочатку виконайте G28 Z0 для homing, потім G92 Z0.1 для встановлення offset на 0.1 мм. Отрицальні значення, як-от G92 Z-0.1, піднімають сопло, що корисно для друку на об’єктах.

У сценаріях з нестандартними поверхнями G-code дозволяє динамічну адаптацію. Наприклад, для вбудовування елементів у модель пауза в друку поєднується з корекцією offset, щоб сопло не зачіпало вставку. Це метод підходить для принтерів без графічного інтерфейсу, де все керується командами.

Перевага G-code в гнучкості: можна інтегрувати в слайсер для автоматичного застосування. Однак, для постійних налаштувань краще зберігати offset у прошивці, щоб уникнути помилок при кожному запуску.

Використання слайсерів для корекції offset

Слайсери, такі як Cura чи PrusaSlicer, спрощують налаштування offset через плагіни. У Cura встановіть плагін Z Offset і вкажіть значення в розділі “Build Plate Adhesion”. Отрицальні числа піднімають сопло, позитивні – опускають.

• Кроки в Cura: Активуйте плагін у маркеті, потім у налаштуваннях адгезії вкажіть offset. Це працює для підложок, як-от brim чи raft.
• У PrusaSlicer: Використовуйте розділ “Printer Settings” для Z-offset, інтегруючи з прошивкою.
• Адаптація для матеріалів: Для PETG збільште висоту першого шару в слайсері до 0.3 мм, не змінюючи базовий offset.

Слайсери дозволяють тестувати без фізичних змін, друкуючи пробні квадрати та коригуючи на льоту. Це зручно для новачків, бо візуалізує ефект offset на моделі.

Тести для перевірки offset

Перевірка offset вимагає практичних тестів, щоб переконатися в правильності налаштувань. Напечатайте тестовий квадрат з висотою шару 0.2 мм і шириною лінії 0.45 мм, потім виміряйте штангенциркулем.

• Тестовий квадрат: Дозволяє оцінити прилипання і рівність. Якщо шар надто тонкий, зменште offset; якщо товстий – збільште.
• Baby stepping: У Klipper регулюйте Z на льоту під час друку, доки шар не стане ідеальним, потім збережіть зміни.
• Макроси для перевірки: Створіть макрос на кшталт MOVE_TO_REAL_Z0 з G90 G1 Z0 F300, щоб перевірити, чи сопло торкається столу при Z=0.

Тести проводьте на нагрітому столі, щоб врахувати розширення матеріалів. Для різних филаментів, як-от ASA, використовуйте макроси для тимчасової корекції без зміни базового offset.

Поширені помилки при роботі з offset

Багато проблем виникає через неправильне розуміння offset. Наприклад, використання паперу без додавання його товщини призводить до зазору, коли сопло не торкається столу при Z=0.

• Занадто великий зазор: Филамент не прилипає, модель зсувається. Рішення – зменшити offset на 0.05-0.1 мм.
• Надмірне притискання: Сопло шкрябає стіл, пошкоджуючи поверхню. Збільште offset і перевірте на тестовому друку.
• Ігнорування нагріву: Тести на холодному принтері не враховують розширення, тому завжди нагрівайте до робочих температур.

Ще одна помилка – зміна offset для кожного филаменту. Замість цього регулюйте висоту шару в слайсері, зберігаючи offset як механічну константу.

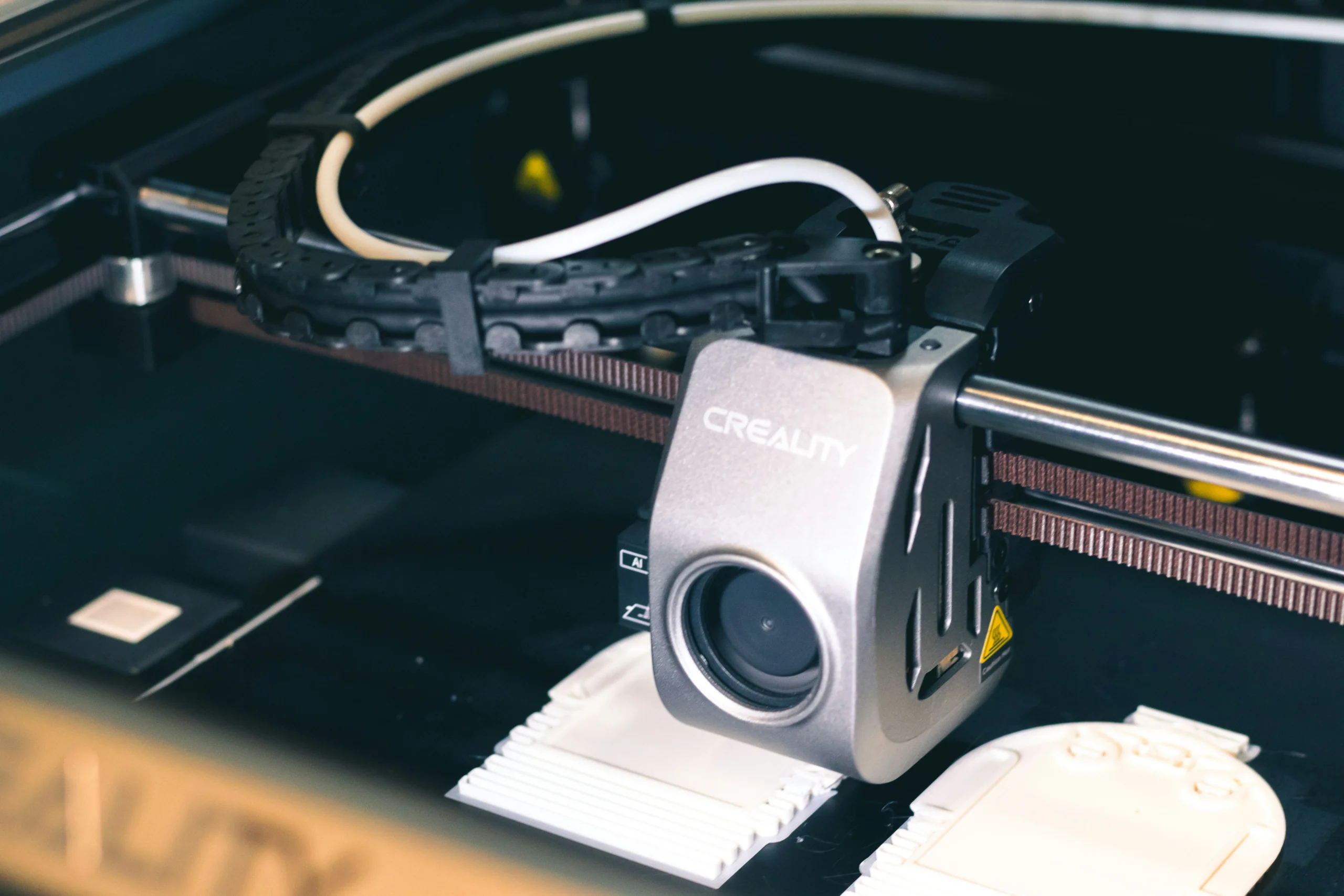

Поради для різних типів принтерів

Для принтерів Ender 3 з CR-Touch offset налаштовується через PROBE_CALIBRATE, з подальшим збереженням. Нагрійте стіл до 60°C для PLA, залиште на 10 хвилин для рівномірності, потім вирівняйте і протестуйте.

У моделях з прямим приводом, як-от Orbiter v2, offset впливає на екструзію, тому поєднуйте з калібруванням e-steps. Для Creality K1c акцент на автокалібруванні, але ручна перевірка offset необхідна для точності.

• Для бюджетних принтерів: Використовуйте щупи замість паперу для точності.
• Для професійних: Інтегруйте макроси для филаментів, як-от SET_GCODE_OFFSET Z=0.30 для ASA.
• Загальна рекомендація: Після зміни сопла завжди повторюйте калібрування, щоб уникнути варіацій.

Рекомендації для оптимального використання offset

Щоб offset працював ефективно, поєднуйте його з іншими налаштуваннями. Для серійного друку забезпечте повторюваність, тестуючи на кількох моделях. У випадках з нестандартними столами, як-от скло, додайте offset для товщини матеріалу.

• Регулярне обслуговування: Перевіряйте offset після кожних 5-8 годин друку, коригуючи на 0.005-0.01 мм при зносі.
• Інтеграція з софтом: Використовуйте Klipper з інтерфейсами на кшталт Mainsail для візуального baby stepping.
• Для бізнесу: Offset допомагає зменшити брак, оптимізуючи для матеріалів на зразок PETG з товщим першим шаром.

Правильний offset не тільки покращує якість, але й подовжує термін служби принтера, мінімізуючи знос сопла і столу.

Висновки: чому offset – це ключ до успішного 3D-друку

Offset у 3D-друку – це не просто технічна дрібниця, а фундамент, на якому будується якісний результат. Правильно налаштований відступ по осі Z забезпечує ідеальний перший шар, що визначає, чи вийде модель міцною і точною. Без нього навіть найдорожчий принтер може видавати брак – від нерівних шарів до пошкодженого столу. Завдяки простим методам, як-от тест з папером чи щупами, а також інструментам прошивок типу Klipper, можна швидко освоїти цей параметр. Важливо пам’ятати, що offset – це механічна константа, яку не варто міняти без потреби, а адаптацію до різних филаментів краще залишити слайсеру. Це дозволяє зосередитися на творчості, а не на боротьбі з принтером. Тож, якщо хочете, щоб ваші моделі друкувалися без проблем, приділіть увагу цьому маленькому, але важливому числу.
