Поради щодо зменшення деформації 3D-моделей при друку

Деформація 3D-моделей під час друку – це одна з найбільш поширених проблем серед тих, хто працює з тривимірними об’єктами. Навіть при точних розрахунках і належній підготовці моделі можна зіткнутися з тим, що кути відходять від платформи, деталі викривляються, а готовий виріб виглядає не так, як планувалося. Такі неприємності можуть стати справжнім головним болем, особливо якщо мова йде про прототипування або серійне виробництво.

Але хвилюватися не варто. Деформація – не вирок, а сигнал, що потрібно трохи змінити підхід. У цій статті ми розглянемо перевірені способи зменшення викривлень моделей, які реально працюють. Вони допомагають зберегти точність і естетичний вигляд виробів, економлять час і матеріали, а також роблять процес друку більш передбачуваним.

Чому виникає деформація 3D-моделей

Деформація 3D-моделей під час друку – це не просто неприємність, а показник того, що процес можна оптимізувати. Щоб ефективно боротися з проблемою, важливо розуміти її причини. Вони можуть ховатися як у властивостях матеріалу, так і в налаштуваннях принтера, а іноді навіть у геометрії самої моделі.

Теплове скорочення матеріалу

Однією з основних причин деформацій є термічна усадка пластику. Під час друку матеріал нагрівається і набуває пластичності, а під час охолодження стискається. Якщо охолодження відбувається нерівномірно, виникає внутрішнє напруження, що призводить до підняття кутів або вигинів поверхні.

• PLA стискається мало, але на великих площах може вигинатися.
• ABS схильний до значного термічного скорочення, особливо на великих деталях.
• PETG менш схильний до короблення, але іноді має проблеми з першим шаром.

Щоб зменшити цей ефект, рекомендують використовувати контрольоване охолодження та підігрів платформи.

Проблеми з адгезією до платформи

Якщо перший шар не прилип добре, вся модель може зрушитися або відкріпитися в процесі друку. Адгезія – це фундамент успіху. Невеликий перекіс першого шару призводить до викривлення всієї деталі.

• Неправильне вирівнювання платформи.
• Забруднена або зношена поверхня друку.
• Недостатня температура платформи для конкретного матеріалу.
• Відсутність клею, лаку чи скотчу для покращення прилипання.

Важливо перевіряти поверхню платформи перед кожним друком і за необхідності використовувати допоміжні засоби для підвищення адгезії.

Вплив швидкості та температури друку

Невідповідні параметри друку можуть спричиняти нерівномірне охолодження матеріалу та внутрішнє напруження. Занадто швидкий рух голови принтера або неправильна температура філамента збільшують ризик короблення та відриву деталей.

• Занадто висока температура може спричинити перегрів шарів і подальше їх просідання.
• Надто низька температура знижує зчеплення між шарами.
• Швидкість друку повинна бути адаптована під розмір та товщину моделі.

Поступове налаштування цих параметрів дозволяє знайти оптимальний баланс між якістю і швидкістю друку.

Геометрія та розмір моделі

Форма і розміри об’єкта теж відіграють велику роль. Великі плоскі площі, тонкі стінки або деталі з гострими кутами більш схильні до короблення.

• Довгі плоскі поверхні легко відходять від платформи.
• Тонкі стінки можуть прогинатися або ламатися.
• Складні елементи з підвісами або нависаючими частинами потребують підтримок.

Перед друком важливо оцінити модель і, при необхідності, додати підпори, базу або розділити деталь на частини для зменшення напружень.

Внутрішні напруження та структура шару

Кожен шар під час друку може формувати внутрішні напруження, особливо при нерівномірному охолодженні або великому заповненні. Це призводить до того, що модель викривляється навіть після завершення друку.

• Використання більш товстих оболонок зменшує вигин тонких деталей.
• Збалансоване заповнення моделі допомагає рівномірно розподілити напруження.
• Оптимальна орієнтація моделі на платформі зменшує ризик короблення.

Розуміння всіх цих факторів дає змогу правильно налаштовувати принтер та матеріал, застосовувати технічні прийоми та уникати більшості проблем із деформацією. Це перший крок до стабільного друку якісних 3D-моделей без неприємних сюрпризів.

Як ми допомагаємо уникнути деформацій з Easy3DPrint

У Easy3DPrint ми працюємо над тим, щоб ваші 3D-моделі виходили максимально точними та без деформацій. Наш підхід охоплює весь процес від підготовки моделі до фінальної обробки, що дозволяє мінімізувати ризик вигинів або короблення. Ми враховуємо особливості матеріалів, температуру друку та швидкість роботи принтера, щоб кожен виріб відповідав очікуванням.

Ми також допомагаємо клієнтам обирати оптимальні матеріали та налаштування, які найкраще підходять для конкретного проекту. Складні деталі та великі площі піддаються контролю на кожному етапі виробництва, що гарантує стабільний результат навіть при серійному друку. Ми працюємо з різними технологіями 3D друку, включно з FDM, SLA та LCD, і можемо запропонувати оптимальні рішення для складних і масштабних проектів.

Наші ключові методи для уникнення деформацій

• Підбір матеріалу з урахуванням термічних властивостей
• Оптимізація орієнтації моделі на платформі
• Контроль температури та швидкості друку
• Використання сучасних технологій FDM, SLA та LCD
• Двоетапна перевірка якості готового виробу

Завдяки такому підходу наші клієнти отримують не лише якісні вироби, а й впевненість, що їхні моделі збережуть форму та точність навіть після завершення друку. Ми знаємо, що запобігання деформації починається ще на етапі планування, і саме це робить нашу роботу ефективною та надійною.

Вибір матеріалу і підготовка моделі

Якість 3D-друку починається ще до натискання кнопки «Друк». Вибір правильного матеріалу та підготовка моделі відіграють ключову роль у запобіганні деформацій. Навіть невелика неточність у товщині стінок або неправильний матеріал може призвести до вигинів, короблення або тріщин у готовому виробі. Розуміння властивостей різних матеріалів допомагає підбирати оптимальні налаштування та уникати неприємних сюрпризів.

Крім того, підготовка моделі у слайсері дозволяє врахувати всі технічні нюанси перед друком. Це включає перевірку товщини стінок, розташування деталі на платформі та можливість розділення складних форм на частини. Комплексний підхід до підготовки значно підвищує шанси отримати рівний і точний результат без деформацій.

Основні матеріали та їх властивості

• PLA – легкий у роботі та малосхильний до деформацій. Добре прилипає до платформи і підходить для тонких і декоративних моделей. Мінус – може бути крихким для дуже тонких або довгих елементів.
• ABS – більш міцний, але термічно нестабільний, особливо на великих площах. Для друку важливо використовувати підігрів платформи та закриту камеру, щоб уникнути короблення.
• PETG – поєднує гнучкість і міцність, менш схильний до вигинів. Добре працює для середніх за товщиною деталей, але перший шар іноді потребує додаткової уваги через можливі проблеми з адгезією.
• Нейлон та композити – міцні та гнучкі матеріали для функціональних виробів. Потребують високої температури друку та контрольованого охолодження, інакше можуть виникати термічні напруги.

Підготовка моделі до друку

• Усуньте занадто тонкі стінки, які можуть вигинатися або ламатися під час друку.
• Використовуйте рафт або бридж для покращення адгезії першого шару та стабілізації деталі.
• Поділіть великі моделі на частини, якщо це можливо, щоб зменшити внутрішні напруги та спростити обробку.
• Перевіряйте орієнтацію моделі на платформі – правильне розташування зменшує ймовірність короблення.
• За потреби додавайте ребра жорсткості або підтримки у складних місцях, де можливе вигинання.

Враховуючи ці моменти, можна значно зменшити ризик деформацій і отримати чистий та точний друк навіть для складних або великих моделей. Навіть невеликі зміни у підготовці можуть вплинути на кінцевий результат більше, ніж здається на перший погляд.

Налаштування принтера для мінімізації деформацій

Коли ми говоримо про друк без деформацій, важливо розуміти, що сам принтер може як допомогти, так і нашкодити. Від налаштувань залежить, наскільки стабільно матеріал охолоджується, чи правильно прилягають шари і чи витримує модель свою форму під час друку. Кожен параметр взаємопов’язаний, тому ігнорування навіть одного може призвести до вигинів або короблення.

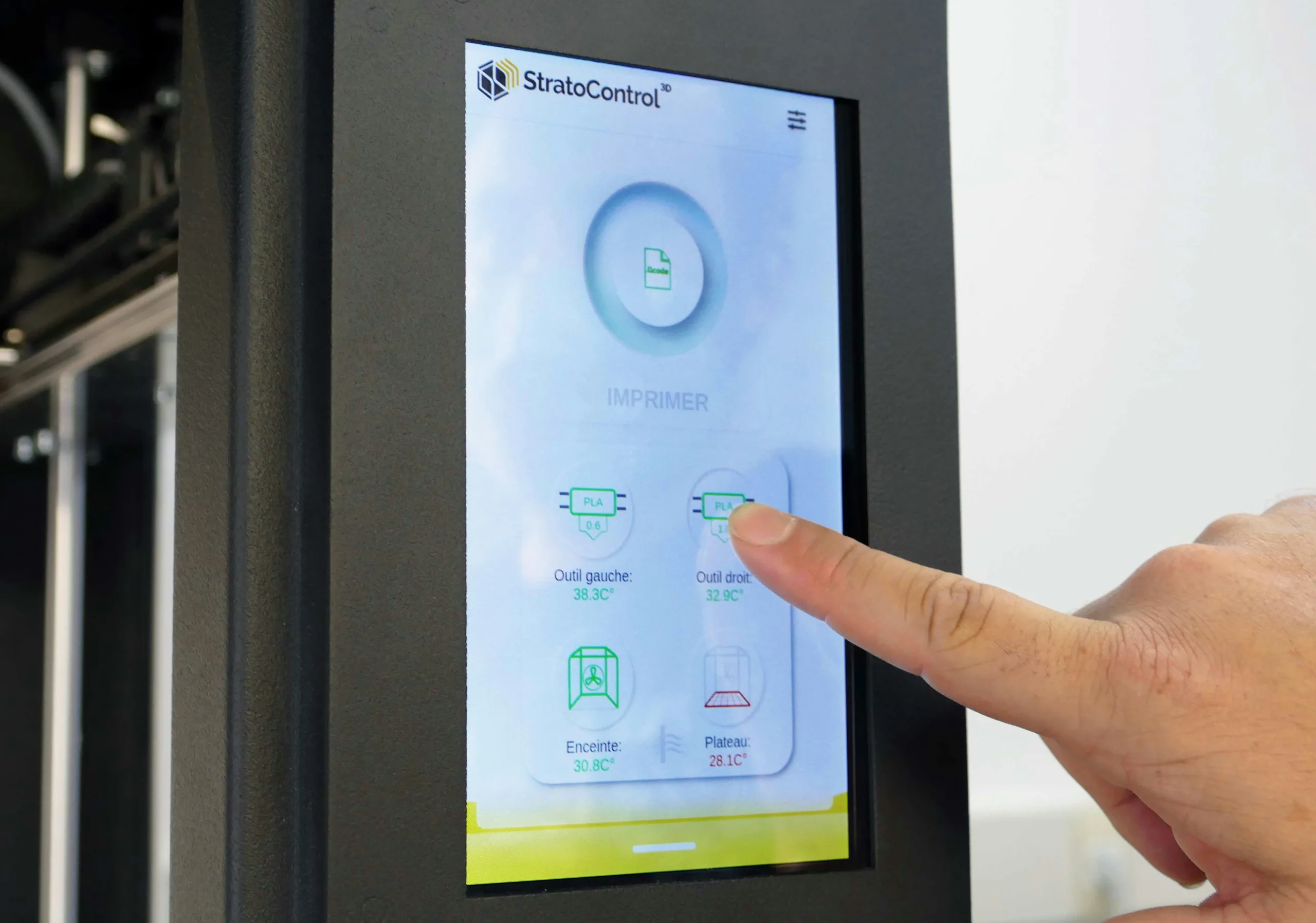

Температура друку та платформи

Температура – ключовий фактор для контролю деформацій.

• Температура філамента: дотримуйтеся рекомендацій виробника. Для PLA зазвичай це 200-220 градусів, для ABS – 230-250 градусів. Занадто висока температура робить матеріал текучим і підвищує ризик вигинів, а занадто низька – погано з’єднує шари.
• Температура платформи: критична для адгезії першого шару. PLA зазвичай потребує 50-60 градусів, ABS – 90-110 градусів. Недостатнє нагрівання може призвести до того, що краї моделі відриваються і починають коробитися.

Швидкість друку та охолодження

Швидкість друку і контроль охолодження матеріалу допомагають уникати нерівномірного стискання та появи деформацій.

• Зменшення швидкості для великих моделей або тонких елементів дозволяє шару рівномірно охолоджуватися.
• Використання охолоджувальних вентиляторів у потрібні моменти допомагає зберегти форму, особливо для PLA і PETG.
• Варто експериментувати з прискоренням друку для менш критичних ділянок моделі і уповільненням на кутах та деталях з тонкими стінками.

Використання оболонок і заповнення

Структура моделі теж впливає на ймовірність деформацій.

• Товстіші оболонки (shells) підтримують форму моделі і зменшують вигини.
• Оптимальне заповнення (infill) – баланс між економією матеріалу та стабільністю виробу. Для великих плоских деталей рекомендується 20-40%, а для дрібних та тонких – 50% і більше.
• Додавання рафтів або бріджів під час друку великих деталей допомагає перешкоджати підняттю країв.

Практичні поради для зменшення деформацій

• Ведіть невеликий щоденник спроб і помилок: записуйте параметри друку, температуру, швидкість і результати. Це допоможе відтворити успішні налаштування.
• Експериментуйте з комбінацією матеріалів і температур, особливо якщо використовуєте ABS або інші термопластики, що схильні до короблення.
• Для великих моделей розгляньте поділ на частини, щоб зменшити внутрішні напруження та рівномірніше охолодити матеріал.

Налаштування принтера – це не просто цифри на екрані. Це комплексний процес, де кожен параметр впливає на кінцевий результат. Коли ви навчитеся правильно підбирати температуру, швидкість і заповнення, ймовірність деформацій значно зменшиться, а моделі будуть стабільними і точними.

Технічні прийоми для стабілізації моделей

Налаштування слайсера важливі, але іноді цього мало. Є низка технічних прийомів, які допомагають уникнути деформацій і зробити друк стабільним навіть із проблемними матеріалами або складними формами.

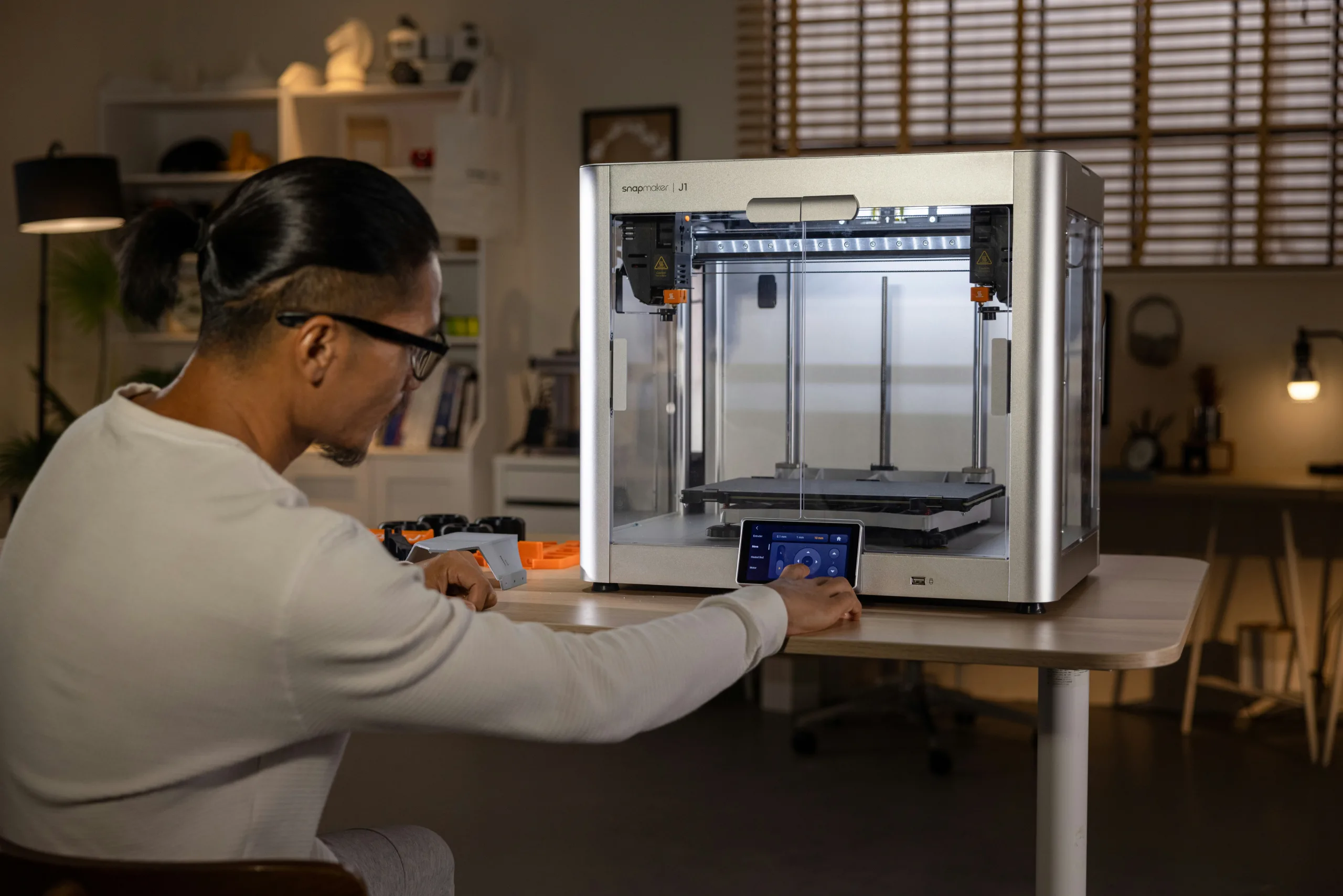

Використання підігрітої камери

Друк у закритій камері з підігрівом рятує від більшості проблем з усадкою. Це особливо актуально для ABS, нейлону чи інших пластиків, які люблять «тріскатися» при охолодженні.

Що варто врахувати:

• температура камери має бути стабільною, без різких перепадів
• у закритій камері охолодження шару потрібно мінімізувати
• PLA в такій камері часто перегрівається, тому для нього краще друкувати без підігріву

Якщо ви плануєте серйозно працювати з ABS чи ASA, інвестиція в принтер із підігрітою камерою окупиться дуже швидко.

Розміщення моделі на платформі

Багато проблем починається вже з того, як ви поставили модель на стіл. Довгі плоскі деталі на краю платформи практично гарантовано піднімуть кути.

Рекомендації:

• ставте модель ближче до центру платформи, де температура розподіляється рівномірніше
• якщо деталь велика, подумайте про поворот під кутом, щоб зменшити ризик викривлень
• уникайте друку великих плоских площин «лицем вниз» – краще розбити деталь на частини або повернути під іншим кутом

Чесно кажучи, тут працює правило: іноді краще витратити 10 хвилин на правильне розташування, ніж потім переробляти всю деталь.

Використання підтримок і рафта

Коли модель складна або має виступаючі елементи, підтримки просто необхідні. Вони не тільки рятують нависаючі частини, але й утримують загальну геометрію стабільною.

Як це застосовувати:

• рафт добре працює для деталей з малим контактом до столу – він створює широку основу
• брім допомагає уникнути відшарування кутів, особливо для тонких моделей
• підтримки краще робити з відривними або розчинними матеріалами, щоб мінімізувати сліди після видалення

Це ніби будівельні риштування: без них дім теж можна збудувати, але навіщо ускладнювати собі життя.

Контроль охолодження

Охолодження шарів може як врятувати, так і зіпсувати модель.

• PLA любить потужний обдув, він робить кути чіткішими і запобігає перегріву
• ABS, навпаки, краще друкувати без вентилятора, інакше він почне тріскати від усадки
• PETG вимагає середнього режиму: трохи охолодження потрібно, але надмірне обдування зробить його ламким

Тут немає універсального рецепта. Найкраще протестувати невеликі зразки і підібрати налаштування під конкретний матеріал і деталь.

Стабілізація моделі – це не тільки параметри у слайсері, а ціла система прийомів. Від підігрітої камери до правильного розташування на платформі – кожна дрібниця має значення. Якщо освоїти ці техніки, навіть великі та складні моделі перестануть викликати головний біль і друкуватимуться більш прогнозовано.

Робота з першими шарами

Перший шар у 3D-друці – це основа, від якої залежить буквально все. Якщо він лягає правильно, модель тримається на платформі як влитий. Якщо ж тут виникають проблеми, можна сміливо чекати деформацій, відривів чи перекосів. Тому варто приділити цьому етапу особливу увагу.

Чому перший шар такий важливий

Початковий шар працює як своєрідний «якір» для всієї моделі. Він забезпечує надійне зчеплення з поверхнею платформи та рівномірний розподіл навантаження під час друку наступних шарів. Якщо він недостатньо прилипне, краї почнуть підніматися, і з часом отримаємо кривий або зіпсований виріб.

Щоб уникнути цього, варто врахувати кілька ключових моментів.

Підготовка платформи

• Переконайтеся, що поверхня абсолютно рівна. Навіть невеликий перекіс призведе до того, що в одній зоні шар буде придавлений надто сильно, а в іншій – майже не торкатиметься.
• Очистіть стіл від пилу, залишків клею чи жиру. Навіть тонкий слід може стати причиною поганого прилипання.
• Якщо поверхня пошкоджена чи зношена, краще замінити або оновити її покриття.

Використання допоміжних засобів

Іноді рівної та чистої поверхні недостатньо. Тут допомагають різні матеріали для поліпшення адгезії:

• клей-олівець – простий і швидкий спосіб, який працює для більшості матеріалів;
• малярний скотч – створює додаткову текстуру, але потребує заміни після кількох друків;
• спеціальні спреї чи рідкі адгезиви – забезпечують міцне зчеплення навіть для проблемних філаментів.

Налаштування першого шару

• Висота шару має бути правильно відрегульована: екструдер повинен трохи «придавлювати» нитку, але не так, щоб вона розмазувалася в тонку плівку.
• Швидкість друку краще зменшити на старті. Повільний перший шар дає час пластику добре зчепитися з платформою.
• Температура також грає роль. Трохи вищий нагрів першого шару допомагає йому краще прилипнути.

Що дає правильний старт

Коли перший шар лягає рівно й щільно, це значно знижує ризик:

• відриву країв від платформи;
• короблення моделі;
• появи перекосів у подальших шарах.

По суті, добре зроблений перший шар – це страховка від багатьох проблем, які можуть зіпсувати результат.

Контроль охолодження та середовища

Одна з найпоширеніших причин деформації під час друку – це неправильне або нерівномірне охолодження. Коли пластик остигає занадто швидко чи, навпаки, нерівномірно, він стискається і починає тягнути краї моделі вгору. Результат добре знайомий багатьом – перекошені деталі, хвилеподібні краї та зіпсований друк.

Тут важливо не лише правильно налаштувати вентилятори, але й подумати про навколишнє середовище, де працює принтер.

Вплив середовища на якість друку

Навіть найточніші налаштування не допоможуть, якщо принтер стоїть у невдалому місці. На перший погляд дрібниці – протяг з вікна чи холодне повітря від кондиціонера – можуть серйозно зіпсувати процес.

• Протяги створюють різкий перепад температур, через що краї швидко охолоджуються і відриваються від платформи.
• Холодні кімнати без стабільного обігріву роблять друк нестабільним. Матеріал не тримає форму, і модель може «повести».
• Перегрів чи надто висока температура приміщення також небажані – пластик стає м’яким і нестійким.

Тому найкраще забезпечити спокійне, стабільне середовище без різких коливань температури.

Налаштування охолодження для різних матеріалів

Не всі філаменти люблять однаковий режим охолодження. Кожен матеріал має свої «вимоги до комфорту»:

• PLA – добре реагує на помірне охолодження вентилятором. Тут головне не перестаратися, щоб уникнути тріщин у високих деталях.
• ABS – набагато чутливіший. Для нього краще використовувати закриту камеру та мінімальне активне охолодження. Інакше модель швидко деформується.
• Nylon – ще вибагливіший. Його потрібно друкувати в контрольованому середовищі без протягів та з рівномірним нагрівом.

Практичні поради для стабільного результату

Щоб зменшити ризик проблем, варто дотримуватися кількох простих правил:

• Уникайте розміщення принтера біля вікон та кондиціонерів.
• Якщо друкуєте в холодному приміщенні, використовуйте термокороб або хоча б захисний кожух.
• Слідкуйте за стабільною температурою в кімнаті – різкі перепади найчастіше і призводять до деформацій.
• Для складних матеріалів інколи корисно попередньо прогріти камеру перед друком.

Висновок

Зменшення деформації 3D-моделей при друку – це завдання, яке вимагає комплексного підходу. Важливо враховувати матеріал, підготовку моделі, налаштування принтера і особливості друку конкретних форм. Навчитися контролювати температуру, швидкість і структуру заповнення моделей дозволяє значно підвищити точність і стабільність виробів. Практика і регулярні експерименти допомагають передбачати поведінку матеріалу і уникати неприємних сюрпризів. Навіть невеликі коригування в процесі друку можуть кардинально змінити результат, тож важливо спостерігати за процесом і вносити зміни в реальному часі.

Застосування отриманих знань дозволяє створювати якісні, точні моделі, які відповідають початковим задумам. Для майстрів і професіоналів у 3D-друці це не просто рекомендації – це основа для стабільного результату. Навіть початківцям варто пам’ятати, що навчання на практиці і увага до дрібниць дають найкращий результат, а уважний підхід до кожного етапу виробництва допомагає уникати втрат часу та матеріалів.
