Друк тонкостінних деталей завжди був одним із найбільш делікатних завдань для 3D-принтерів. Вони легко деформуються, стінки можуть бути крихкими, а точність виходить не завжди стабільною. Водночас такі деталі часто потрібні для прототипів, макетів, дизайнерських виробів і навіть функціональних елементів. У цій статті ми розглянемо, як уникнути поширених проблем і досягати стабільного результату при роботі з тонкостінними моделями.
Ми зосередимося на практичних рекомендаціях, пояснимо, як правильно підбирати матеріали, налаштовувати принтер і обробляти готові деталі, щоб ваші тонкі стінки не перетворилися на головний біль. Стаття побудована так, щоб навіть новачок зміг зрозуміти суть і почати друкувати без страху зіпсувати деталі.
Чому тонкостінні деталі складні для друку
Друк тонкостінних деталей завжди вважається одним із найскладніших завдань у 3D-друку. Навіть досвідчені користувачі іноді стикаються з несподіваними проблемами. Це пов’язано з тим, що тонкі стінки дуже чутливі до налаштувань принтера, матеріалу та зовнішніх умов. Щоб успішно друкувати такі деталі, потрібно розуміти, які конкретні труднощі можуть виникнути.
Деформація тонких стінок
Однією з найпоширеніших проблем є деформація. Коли товщина стінки менше 1-1,5 мм, навіть невеликі коливання температури або швидкості друку можуть викликати вигини або перекоси. Особливо це помітно при:
- великих висотах деталей, коли верхні шари не мають достатньої опори;
- високій швидкості подачі пластику, що створює надлишковий тиск на тонкі контури;
- недостатньому охолодженні, коли пластик ще м’який і легко піддається деформації.
В результаті деталь може втратити форму ще до завершення друку, і відновити її вже не вдасться.
Ризик тріщин та розшарування
Ще одна серйозна проблема – тріщини. Від слабкого зчеплення шарів навіть легке механічне навантаження здатне спричинити розшарування. Це часто трапляється через:
- нерівномірний екструзійний потік;
- занадто низьку температуру друку для конкретного матеріалу;
- занадто швидкий друк без достатнього охолодження.
Тонкі стінки особливо вразливі, оскільки кількість матеріалу, що утримує структуру, мінімальна. Навіть невелика помилка призводить до тріщин, які псують весь виріб.
Пропуски та недруковані області
Не всі принтери здатні впоратися з вузькими контурами тонких стінок. Часто трапляються пропуски, коли сопло не може точно пройти по дуже вузькій траєкторії. Це призводить до:
- невидимих слабких зон у стінках;
- порожнин, які роблять деталь нестійкою;
- необхідності додаткової обробки або навіть повторного друку.
Така проблема найчастіше виникає при неправильному калібруванні або при використанні сопла занадто великого діаметру для конкретної моделі.
Проблеми з адгезією до платформи
Тонкі деталі часто погано тримаються на підкладці. Особливо це стосується високих або вузьких моделей. Недостатнє зчеплення призводить до:
- зсуву деталей під час друку;
- перекосу контурів та нерівних шарів;
- ризику повного відриву деталі від платформи.
Щоб уникнути цього, важливо правильно підбирати матеріал підкладки, використовувати клейові склади або спеціальні підставки (брім чи рафт), а також слідкувати за калібруванням друкованої поверхні.
Високоточний друк тонкостінних деталей з Easy3DPrint
Ми в Easy3DPrint добре розуміємо, що тонкі деталі потребують особливого підходу. Щоб уникнути деформацій, тріщин та недрукованих ділянок, ми уважно підходимо до кожного етапу виробництва. Від підготовки 3D-моделі до підбору матеріалу та налаштувань принтера – все робиться з думкою про точність і стабільність тонких стінок. Наші спеціалісти регулюють швидкість друку, температуру та підтримки, щоб забезпечити ідеальне формування кожного шару.
Ми також приділяємо увагу постобробці та контролю якості на всіх етапах. Це дозволяє отримати міцні, рівні та надійні вироби навіть у складних конструкціях. Основні принципи нашої роботи включають підбір оптимальних матеріалів, перевірку адгезії до платформи, налаштування товщини стінок і подвійний контроль якості. Такий комплексний підхід дозволяє нам друкувати тонкі деталі без компромісів щодо надійності та точності. Ми працюємо з різними технологіями 3D друку, включно з FDM, SLA та LCD, і можемо запропонувати оптимальні рішення для складних і масштабних проектів.
Основні принципи друку тонкостінних виробів
- Контроль товщини стінок і геометрії на етапі моделювання.
- Підбір оптимальних матеріалів для тонких ділянок (FDM, SLA, LCD).
- Регулювання швидкості друку та температури для стабільного шару.
- Подвійна перевірка адгезії до платформи та підтримок для високих і вузьких деталей.
- Постобробка для усунення дрібних дефектів та зміцнення конструкції.
Такий підхід дозволяє нам досягати максимальної точності та зберігати форму тонких деталей навіть при складних конструкціях. Ми не просто друкуємо – ми робимо це якісно та надійно, враховуючи всі тонкощі, які можуть вплинути на кінцевий результат.

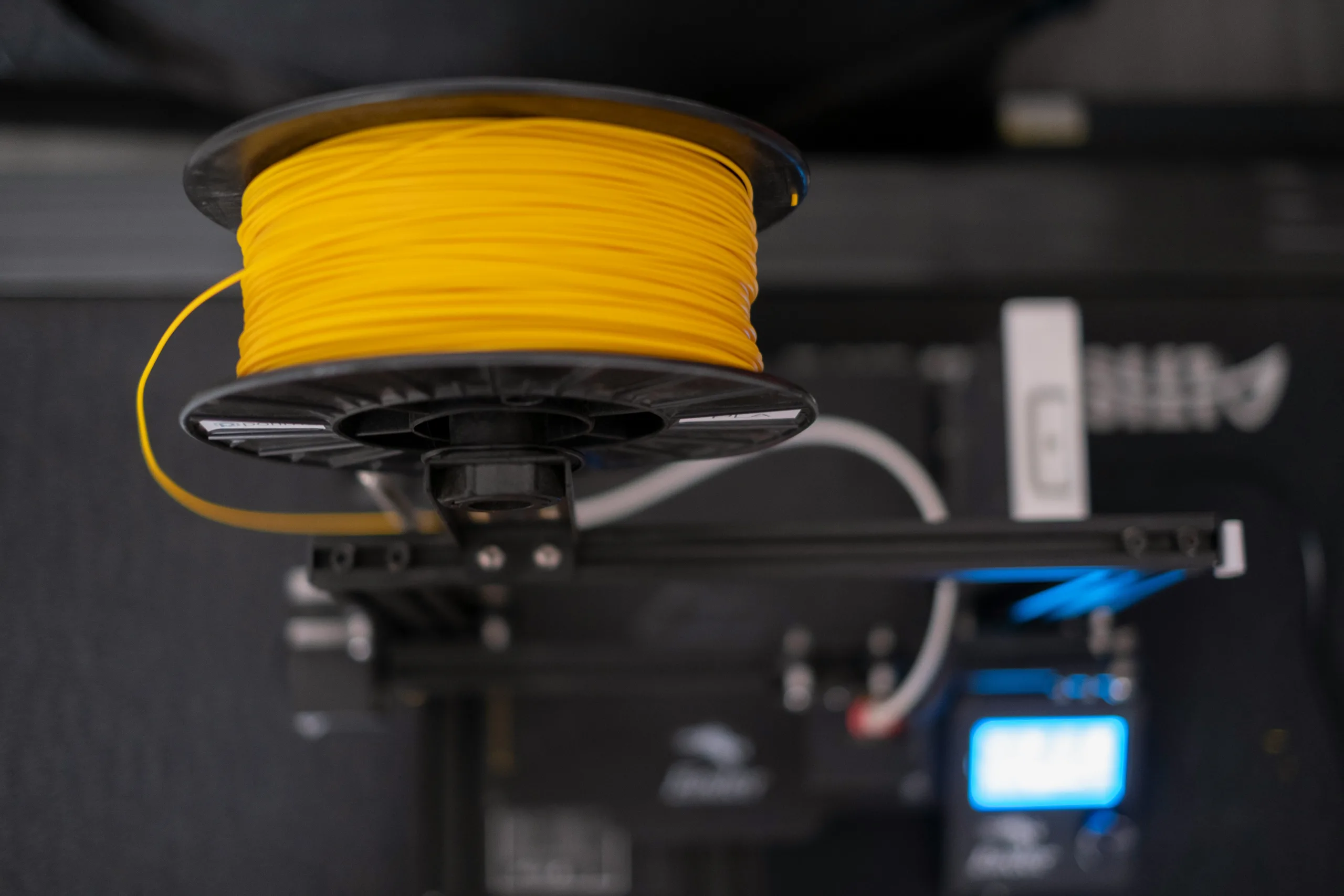

Вибір матеріалу для тонкостінних деталей
Правильний матеріал – це не просто питання друку, це питання успіху всього проекту. Тонкі стінки особливо вимогливі до фізичних властивостей пластика або смоли, тому помилка на цьому етапі може призвести до деформацій, тріщин або недрукованих зон. Перш ніж запускати друк, варто добре розуміти, який матеріал підійде для конкретної деталі і які компроміси ви готові допустити.
Основні матеріали для тонкостінних виробів
Вибір матеріалу залежить від того, наскільки тонкі стінки, якою буде функція деталі і які умови експлуатації. Ось практичні поради щодо найпопулярніших варіантів:
PLA
- Підходить для макетів, прототипів та демонстраційних моделей
- Легко друкується, мінімальне усадження
- Недоліки: крихкий, погано переносить нагрівання
PETG
- Гнучкий, міцний та стійкий до механічних впливів
- Ідеальний для функціональних деталей, які потребують певної еластичності
- Недоліки: при високій швидкості може з’являтися ниткування (stringing)
ABS
- Міцний та термостійкий, підходить для деталей, що працюють при нагріванні
- Вимагає підігріву платформи та хорошої вентиляції
- Недоліки: сильне усадження, потребує досвіду друку
Фотополімерні смоли (SLA/LCD)
- Ідеальні для дуже тонких і детальних моделей
- Дають гладку поверхню та високу точність
- Недоліки: крихкі при функціональних навантаженнях, дорожчі за термопласти
На що ще звернути увагу при виборі матеріалу
Крім фізичних властивостей, варто враховувати і призначення деталі:
- Декоративна чи функціональна – для макетів можна обрати легкий PLA, а для працюючих механізмів краще PETG або ABS
- Внутрішнє чи зовнішнє використання – деякі матеріали, як PLA, погано витримують ультрафіолет або високі температури
- Експлуатаційне навантаження – якщо деталь має нести вагу або механічні зусилля, краще обрати міцний і гнучкий матеріал
Вибір матеріалу – це баланс між точністю, міцністю і здатністю витримувати умови експлуатації. Інколи краще трохи перебратися з товщиною стінок, ніж обрати неправильний пластик, інакше ризик дефекту зростає.

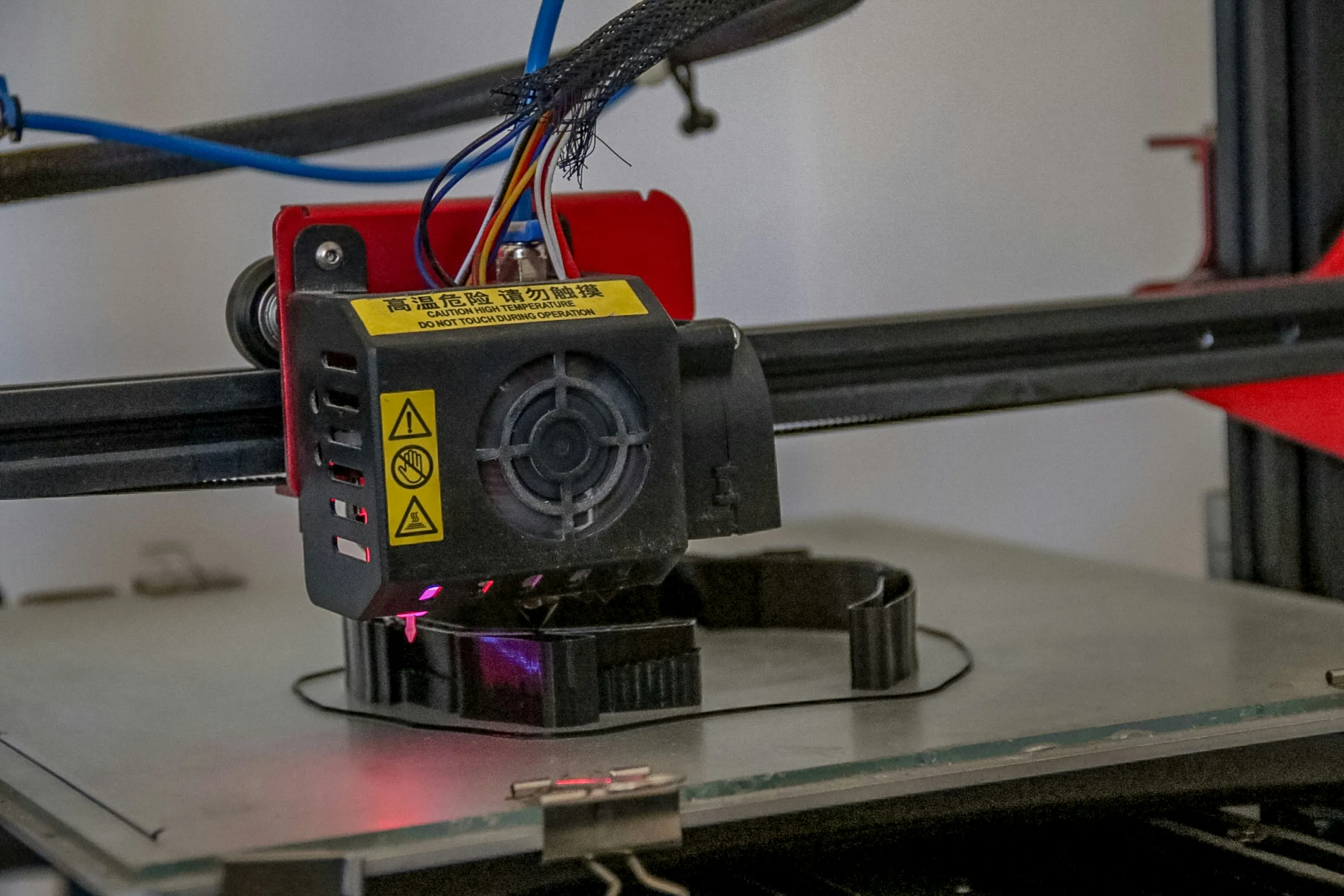

Налаштування 3D-принтера для друку тонкостінних деталей
Друк тонких деталей потребує не лише правильного вибору матеріалу, а й ретельного налаштування принтера. Малейша помилка у параметрах може призвести до деформацій, тріщин або пропусків у конструкції. У цьому розділі ми розглянемо основні налаштування, на які варто звернути увагу, щоб досягти стабільного і точного друку тонких стінок.
Шар та його висота
- Використовуйте мінімальну висоту шару – 0,05-0,1 мм для FDM-друку.
- Тонкі стінки потребують менших шарів, щоб уникнути перекосів та розшарування.
- Менші шари забезпечують кращу деталізацію та гладку поверхню, що особливо важливо для декоративних або точних прототипів.
Швидкість друку
- Зменште швидкість друку для тонких деталей, особливо при високій точності.
- Оптимальна швидкість для FDM зазвичай 30-50 мм/с.
- Поступове нарощування швидкості для великих або багатошарових моделей допомагає уникнути вібрацій і деформацій.
Температура сопла
- Дотримуйтесь рекомендованої температури для конкретного матеріалу.
- Занадто гаряче сопло може розплавити тонку стінку та деформувати деталь.
- Для тонких ділянок краще трохи знизити температуру, щоб покращити точність та зменшити ниткування.
Ретракція та контроль ниток
- Встановіть коректну ретракцію, щоб уникнути «ниткування» та розбризкування матеріалу на тонких контурах.
- Перевіряйте параметри на тестовій деталі перед друком основного виробу.
- Невеликі зміни у швидкості та відстані ретракції можуть суттєво покращити якість тонких стінок.
Платформа та адгезія
- Використовуйте клей, скотч або спеціальні підкладки для покращення зчеплення.
- Створення «бріма» або «рафту» допомагає закріпити вузькі та високі деталі під час друку.
- Слідкуйте, щоб платформа була рівною та чистою, адже будь-яке порушення контакту знижує стабільність друку.
Кількість контурів
- Для тонких деталей достатньо 1-2 периметрів, щоб не збільшувати товщину стінки штучно.
- Надлишкова кількість периметрів може погіршити точність і призвести до втрати тонких елементів моделі.
- Оптимальний баланс між кількістю контурів та товщиною стінки допомагає досягти ідеальної міцності без компромісу в деталізації.
Налаштування всіх цих параметрів у комплексі дозволяє значно підвищити успішність друку тонких деталей, мінімізувати ризик дефектів і отримати високоякісні, точні моделі. Кожен параметр взаємопов’язаний з іншими, тому експерименти та тестові друки допомагають знайти оптимальні налаштування саме для вашого проекту.
Проєктування тонкостінних деталей
Друк тонкостінних моделей завжди потребує особливої уваги. Тут важливі і технічні обмеження принтера, і властивості самого матеріалу, і навіть спосіб розташування об’єкта на платформі. Якщо підхід буде поверхневим, деталь може вийти крихкою, деформованою або взагалі не надрукуватися.
Мінімальна товщина стінки
Товщина стінки – це ключовий параметр для тонких елементів. Вона визначає не тільки міцність, а й можливість самого друку.
Рекомендації для різних технологій:
- FDM-принтери краще працюють із товщиною від 0,8 до 1 мм. Тонші стінки просто не встигнуть закріпитися і можуть розшаровуватись.
- SLA-принтери дозволяють зменшити товщину до 0,5 мм, а іноді й менше, але все залежить від фотополімеру та подальшого навантаження.
- варто орієнтуватися не лише на мінімум, а й на реальне використання деталі. Якщо вона повинна витримувати тиск чи згинання, краще зробити запас міцності.
Невеликий практичний трюк: перед друком можна зробити тестову серію невеликих зразків з різною товщиною, щоб визначити межу для конкретного матеріалу.
Використання підтримок для тонких стінок
Тонкі елементи часто деформуються під власною вагою або «пливуть» під час друку. Саме тому підтримки тут грають більшу роль, ніж у масивних моделях.
Що варто робити:
- ставити підтримки під усі горизонтальні або нависаючі ділянки
- враховувати, що зайві підтримки можуть пошкодити поверхню під час видалення
- використовувати більш щільні підтримки для великих тонкостінних площин, щоб уникнути прогину
Якщо не хочеться псувати поверхню, можна спробувати друк із розчинними підтримками (PVA, BVOH). Вони змиваються водою і не залишають слідів.
Розташування деталі на платформі
Те, як ви поставите модель на стіл, може бути вирішальним фактором для її якості. Неправильна орієнтація часто призводить до ламкості чи деформації.
Поради з розташування:
- тонкі стінки краще ставити вертикально, щоб навантаження від ваги розподілялося рівномірно
- уникайте положення, де довгі тонкі площини висять у повітрі
- для SLA друку можна вибирати кутове розташування, щоб зменшити площу контакту з платформою і полегшити відрив
Іноді варто розділити модель на кілька частин і розташувати їх по-різному, а потім з’єднати після друку.
Додавання підсилюючих ребер
Навіть найтонші деталі можна зробити міцнішими, якщо правильно використати підсилюючі елементи. Це особливо важливо для прототипів, які мають бути не тільки красивими, а й функціональними.
Варіанти підсилення:
- ребра жорсткості вздовж довгих стінок
- внутрішні перегородки, які розділяють площину і не дають їй прогинатися
- мікроструктури, які створюють мінімальне додаткове навантаження, але значно збільшують міцність
Звісно, це трохи змінює дизайн, але в більшості випадків користь від підсилення значно перевищує естетичні компроміси.
Баланс між красою та міцністю
Тонкостінні деталі часто виглядають ефектно і витончено, але іноді їхня практичність страждає. Тут важливо знайти баланс. Краще трохи збільшити товщину чи додати підсилення, ніж витратити кілька годин на друк, який закінчиться поламаною деталлю.
Висновок
Друк тонкостінних деталей завжди був і залишатиметься викликом навіть для досвідчених користувачів 3D-принтерів. Секрет успіху полягає не лише у виборі матеріалу, а й у правильному налаштуванні принтера, контролі товщини стінок та уважному підході до постобробки. Кожен проект унікальний, і дрібні нюанси, на перший погляд непомітні, можуть вплинути на результат. Водночас сучасні технології та обладнання дозволяють значно зменшити ризики деформацій і досягти високої точності навіть для дуже тонких конструкцій. Дотримання порад, перевірка тестових моделей і поступове налаштування параметрів дають стабільний результат і впевненість у якості готових виробів.
