3D-друк є передовою технологією, що дозволяє створювати складні об’єкти з високою точністю. Проте однією з поширених проблем, з якою стикаються користувачі, є деформація деталей, зокрема їхнє стискання або скручування. Ця проблема може призводити до неточностей у геометрії моделей, горизонтальних тріщин або відшарування від платформи. Стаття розглядає причини стискання деталей при 3D-друці, технічні аспекти цього явища та практичні методи його запобігання, спираючись на принципи, описані в наданих джерелах.
Содержание страницы
Фізика стискання деталей
Стискання деталей при 3D-друці є природним результатом фізичних властивостей матеріалів, що використовуються в технології FDM (Fused Deposition Modeling). Під час друку пластикова нитка нагрівається до температури, що перевищує її точку плавлення, стає рідкою і екструдується на платформу. Після охолодження матеріал повертається до твердого стану, що супроводжується зміною об’єму.
Термодинамічні процеси
Нагрівання пластикової нитки призводить до її розширення, а охолодження викликає стискання. Цей процес створює внутрішні напруження в структурі моделі, оскільки різні шари охолоджуються з різною швидкістю. Наприклад, нижні шари, що контактують з платформою, можуть охолоджуватися швидше, ніж верхні, що ще гарячі. Це призводить до нерівномірного стискання, що може деформувати модель, як зазначено в джерелах.
Роль матеріалів
Різні матеріали, такі як PLA, ABS чи PETG, мають унікальні термічні характеристики, що впливають на ступінь стискання. Наприклад, матеріали з вищим коефіцієнтом теплового розширення більш схильні до деформації, якщо температура не контролюється належним чином. Джерела підкреслюють, що правильне налаштування температури є ключовим для зменшення цього ефекту.
Основні причини деформації
Стискання деталей при 3D-друці може бути спричинене кількома факторами, пов’язаними з обладнанням, матеріалами та налаштуваннями друку.
Нерівномірне охолодження
Нерівномірне охолодження шарів є ключовою причиною деформації в 3D-друку. Під час нанесення гарячого матеріалу на холодніші шари виникають внутрішні напруження через різницю температур. Це може призводити до скручування моделі, піднімання її країв або появи тріщин. Наприклад, швидке охолодження, спричинене інтенсивною роботою вентиляторів із перших шарів, значно посилює цей ефект, особливо для матеріалів із високим коефіцієнтом термічного стискання, таких як ABS. Щоб мінімізувати проблему, важливо оптимізувати налаштування охолодження: поступово регулювати швидкість вентиляторів, починаючи з низької для перших шарів, і використовувати закриті камери для стабільної температури. Деякі принтери дозволяють налаштувати профіль охолодження в слайсері, щоб уникнути різких температурних перепадів.
Недостатня адгезія до платформи
Погана адгезія моделі до платформи друку є ще однією поширеною причиною деформації. Якщо нижні шари недостатньо міцно з’єднані з поверхнею, вони можуть відриватися, що призводить до зміщення або викривлення моделі. Це часто стається через неправильно підібрану температуру платформи: наприклад, для ABS оптимальна температура становить 90–110°C, тоді як для PLA — 50–70°C. Відсутність адгезивних матеріалів, таких як клей, лак для волосся або спеціальні покриття (PEI, мікропористе скло), також погіршує зчеплення. Для підвищення адгезії можна застосовувати допоміжні структури, такі як “brim” (широкий контур навколо моделі) або “raft” (додаткова основа), які збільшують площу контакту та стабілізують модель під час друку.
Неправильні налаштування слайсера
Налаштування слайсера, такого як Cura чи PrusaSlicer, критично впливають на якість друку. Неправильні параметри, зокрема надмірна швидкість друку, некоректна температура сопла або недостатнє охолодження, можуть спричинити нерівномірне стискання матеріалу. Наприклад, висока швидкість друку зменшує час для рівномірного розподілу тепла, що призводить до деформації. Температура сопла, яка не відповідає типу матеріалу (наприклад, 230–250°C для ABS або 190–220°C для PLA), може викликати або надмірне розплавлення, або погану адгезію шарів. Оптимізація цих параметрів у слайсері, а також використання тестових відбитків для калібрування, допомагають зменшити дефекти та підвищити точність друку.
Вплив навколишнього середовища
Навколишнє середовище відіграє значну роль у стабільності процесу 3D-друку. Коливання температури в приміщенні, протяги або потоки холодного повітря можуть порушити рівномірне охолодження моделі, що сприяє деформації. Наприклад, холодне повітря від кондиціонера може охолоджувати шари швидше, ніж потрібно, викликаючи напруження. Для уникнення таких проблем рекомендується розміщувати принтер у приміщенні зі стабільною температурою (оптимально 20–25°C) і мінімізувати протяги. Використання принтерів із закритою камерою або створення імпровізованого ізоляційного корпусу може значно покращити контроль мікроклімату, особливо для матеріалів, чутливих до температурних змін.
Послуги Easy3DPrint – професійне виробництво
Ми в Easy3DPrint розуміємо, як важливо уникати деформації деталей при 3D-друці, і застосовуємо комплексний підхід для забезпечення якісного результату. Використовуючи сучасне обладнання та ретельний контроль температури, ми мінімізуємо стискання деталей, оптимізуючи налаштування для кожного типу матеріалу, як-от PLA, ABS чи PETG. Наші технології FDM і SLA, а також досвід у 3D-моделюванні дозволяють створювати моделі з високою точністю, зменшуючи ризик деформації шляхом правильного вибору адгезивів і допоміжних структур, таких як рафти чи “мишачі вушка”, як рекомендовано в джерелах.
Наші послуги охоплюють повний цикл виробництва, від створення 3D-моделей до післяобробки, що допомагає уникати проблем, пов’язаних із нерівномірним охолодженням або поганою адгезією. Ми також пропонуємо консультації щодо вибору матеріалів і налаштувань, щоб кожен проект відповідав вимогам клієнта, забезпечуючи стабільність і якість друкованих виробів.
Технічні аспекти 3D-друку
Розуміння технічних особливостей 3D-друку є ключовим для ефективного управління процесом друку, зокрема для мінімізації таких проблем, як стискання (warping), деформація чи відшарування моделі від платформи. Ці аспекти охоплюють конструкцію принтера, налаштування обладнання, типи платформ, а також параметри друку, які впливають на якість кінцевого виробу.
Конструкція принтера
Конструкція 3D-принтера впливає на стабільність друку та контроль деформацій. Принтери з відкритою камерою схильні до проблем через коливання температури, протяги чи вологість, що може викликати нерівномірне стискання матеріалів, наприклад, ABS. Закриті камери забезпечують стабільну температуру, зменшуючи вплив зовнішніх факторів. Сучасні моделі з активним підігрівом камери ідеально підходять для матеріалів, чутливих до термічних змін (ABS, нейлон, полікарбонат).
Типи платформ

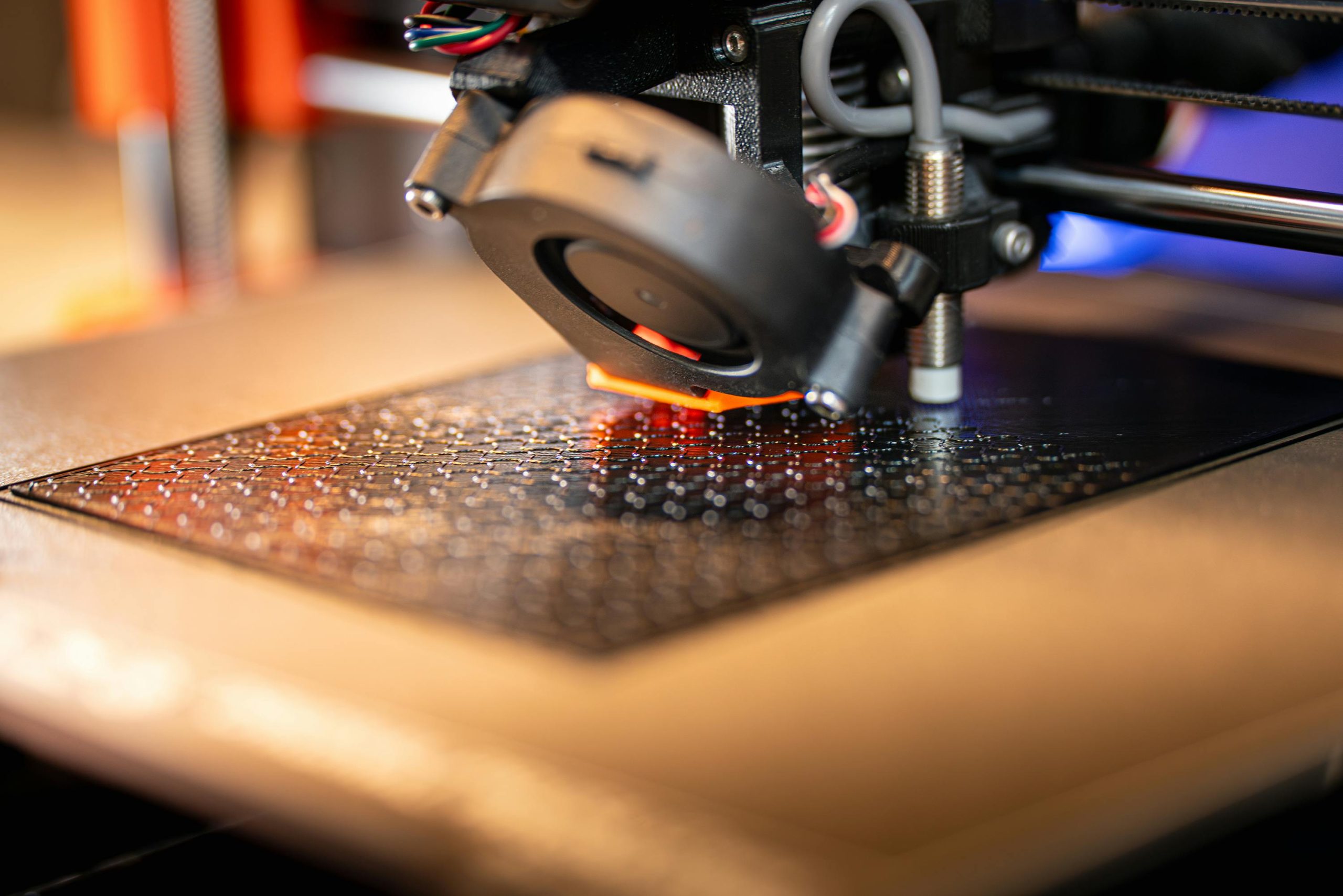

Платформа з підігрівом (heated bed) зменшує термічний стрес і покращує адгезію. Для ABS оптимальна температура платформи — 90–110°C, для PLA — 50–70°C. Покриття, як-от PEI, скло з клеєм чи текстуровані поверхні, також впливає на зчеплення. Допоміжні засоби, такі як “raft” або “brim”, зменшують ризик відшарування, але потребують додаткового часу на друк і обробку.
Інші технічні аспекти
Якість друку залежить від швидкості, товщини шару, налаштувань охолодження та типу матеріалу. Оптимізація параметрів у слайсерах (Cura, PrusaSlicer) зменшує дефекти, забезпечуючи високу якість і точність моделей.
Вплив матеріалів на деформацію

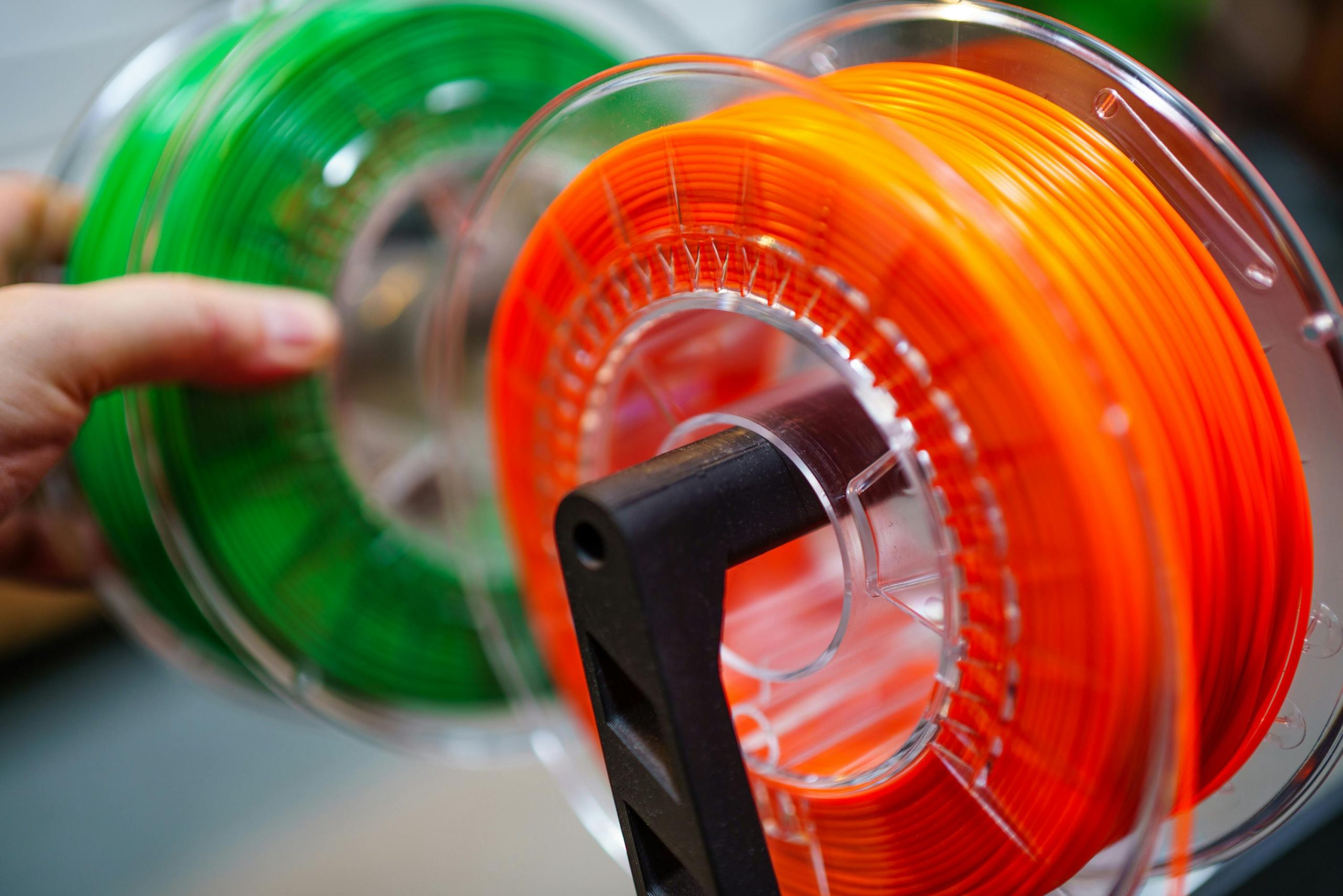

Вибір матеріалу для 3D-друку має значний вплив на ймовірність стискання. PLA, ABS і PETG мають різні термічні властивості, що впливають на поведінку під час охолодження.
- Характеристики PLA: PLA є популярним матеріалом через легкість у використанні, але він схильний до деформації при швидкому охолодженні. Джерела рекомендують знижувати швидкість вентиляторів для цього матеріалу.
- Характеристики ABS: ABS має вищу температуру плавлення і більшу схильність до стискання. Використання платформи з підігрівом і закритої камери є необхідним для цього матеріалу.
- Характеристики PETG: PETG менш схильний до деформації, але все ще потребує правильного налаштування температури та адгезії.
Методи запобігання стисканню
Для зменшення стискання деталей під час 3D-друку існує низка практичних методів, які можна застосувати.
Оптимізація температури
Правильне налаштування температури є ключовим фактором для зменшення стискання деталей при 3D-друці. Температурний режим впливає на поведінку матеріалів під час нагрівання та охолодження, що безпосередньо впливає на якість кінцевої моделі. Основна мета полягає в тому, щоб забезпечити стабільні умови для всіх шарів моделі, мінімізуючи внутрішні напруження, які виникають через різницю в температурі між гарячими та холодними ділянками. Використання платформи з підігрівом є одним із найефективніших способів досягнення цієї мети. Підігрів платформи допомагає підтримувати стабільну температуру нижніх шарів, що зменшує ймовірність їхнього швидкого охолодження та деформації. Джерела зазначають, що температура платформи має відповідати характеристикам нитки, які зазвичай вказані на упаковці або в документації виробника. Наприклад, для PLA рекомендуються нижчі температури, тоді як ABS потребує вищих значень для забезпечення належної адгезії та стабільності.
Крім того, важливо враховувати температуру сопла, яка впливає на те, як матеріал екструдується та взаємодіє з уже надрукованими шарами. Неправильна температура сопла може призвести до надмірного плавлення або недостатнього нагріву нитки, що посилює деформацію. Для досягнення оптимальних результатів рекомендується проводити тестові друки, поступово коригуючи температуру залежно від типу матеріалу та складності моделі.
Регулювання охолодження
Охолодження моделі вентиляторами є ще одним важливим аспектом, який потребує ретельного налаштування. Хоча вентилятори необхідні для швидкого затвердіння екструдованого пластику, надмірне або передчасне охолодження може спричинити нерівномірне стискання шарів, що призводить до деформації. Джерела рекомендують знижувати швидкість вентиляторів на перших шарах моделі, щоб дати матеріалу можливість охолоджуватися більш природно. Це дозволяє нижнім шарам краще зчепитися з платформою і зменшує напруження, викликане швидкими температурними змінами. Наприклад, у програмному забезпеченні слайсера можна встановити параметри, за яких вентилятори вмикаються поступово, досягаючи повної потужності лише після кількох шарів.
У деяких випадках, особливо при друці матеріалів, таких як ABS, які чутливі до швидкого охолодження, вентилятори можуть бути повністю вимкнені для перших шарів. Це сприяє кращій адгезії та стабільності моделі. Однак для матеріалів, таких як PLA, що потребують активного охолодження для забезпечення чіткості деталей, необхідно знайти баланс між швидкістю вентиляторів і температурою платформи.
Контроль температури приміщення
Температура навколишнього середовища відіграє значну роль у процесі 3D-друку, оскільки протяги або різкі зміни температури в приміщенні можуть порушити рівномірність охолодження моделі. Джерела рекомендують забезпечувати стабільні умови, наприклад, закривати вікна та двері, щоб уникнути впливу холодного повітря. Це особливо важливо для принтерів із відкритою камерою, де зовнішні фактори мають більший вплив на процес друку. Стабільна температура в приміщенні допомагає підтримувати однорідність нагріву та охолодження моделі, що знижує ризик деформації.
Для принтерів із закритою камерою контроль температури приміщення менш критичний, оскільки камера ізолює модель від зовнішніх впливів. Проте навіть у таких випадках рекомендується уникати різких температурних коливань у робочому просторі.
Покращення адгезії
Забезпечення надійного зчеплення моделі з платформою є важливим для запобігання деформації.
- Використання адгезивів: Нанесення клею, такого як ПВА, або спеціальних спреїв для 3D-друку покращує адгезію. Джерела зазначають, що тонкий шар клею може значно зменшити відшарування моделі.
- Спеціальні платформи: Використання платформ із текстурованим покриттям або перфорацією, як у деяких моделях принтерів, забезпечує кращу фіксацію без додаткових матеріалів.
Налаштування слайсера
Оптимізація параметрів у програмному забезпеченні для 3D-друку може суттєво вплинути на якість друку.
Зниження швидкості друку
Повільніший друк дозволяє матеріалу краще охолоджуватися і зменшує напруження, як зазначено в джерелах.
Додавання допоміжних структур
Використання кайми, рафтів або “мишачих вушок” збільшує площу контакту моделі з платформою, що покращує адгезію і зменшує деформацію.
- Кайма або юбка: Додає додаткові контури навколо моделі, покращуючи її стабільність.
- Рафт: Створює широку основу, яка легко знімається після друку.
- Мишачі вушка: Невеликі диски, що розміщуються під кутами моделі для кращої фіксації.
Використання метаматеріалів
Деякі дослідження, описані в джерелах, пропонують використовувати спеціальні структури, які протидіють стисканню. Наприклад, комбінація матеріалів із різними коефіцієнтами теплового розширення може компенсувати деформацію, хоча це більше застосовується в експериментальних умовах.
Практичні поради для користувачів
Для зменшення стискання деталей користувачі можуть застосовувати комбінацію методів, адаптованих до їхнього обладнання та матеріалів.
- Калібрування платформи: Переконайтеся, що платформа вирівняна, а сопло знаходиться на правильній висоті.
- Експерименти з температурою: Змінюйте температуру платформи з кроком 5 градусів для пошуку оптимального значення.
- Тестування адгезивів: Спробуйте різні типи клею або покриттів, щоб знайти найкращий варіант.
- Налаштування вентиляторів: Зменшіть швидкість вентиляторів на початкових шарах для рівномірного охолодження.
Майбутнє технологій 3D-друку
Прогрес у технологіях 3D-друку може зменшити проблему стискання. Розробка нових матеріалів і вдосконалення конструкцій принтерів сприятимуть кращій стабільності моделей.
- Нові матеріали: Дослідження метаматеріалів, як описано в джерелах, відкривають можливості для створення структур, що протидіють деформації.
- Покращення обладнання: Розвиток принтерів із кращим контролем температури та вдосконаленими платформами зменшить ризик стискання.
Висновок
Стискання деталей при 3D-друці є поширеною проблемою, зумовленою фізичними властивостями матеріалів і особливостями процесу друку. Нерівномірне охолодження, недостатня адгезія до платформи, неправильні налаштування слайсера та вплив навколишнього середовища можуть призводити до деформації моделей. Однак за допомогою правильного налаштування температури, використання адгезивів, спеціальних платформ і допоміжних структур, таких як рафти чи “мишачі вушка”, можна значно зменшити ризик стискання. Ми в Easy3DPrint застосовуємо ці методи, щоб забезпечити високу якість друку, адаптуючи процес до конкретних матеріалів і вимог клієнтів. Розвиток нових матеріалів і технологій, таких як метаматеріали та вдосконалені принтери, відкриває перспективи для подальшого зменшення деформації, роблячи 3D-друк більш надійним і доступним.
FAQ
Стискання спричинене нерівномірним охолодженням і термічними властивостями матеріалів.
Використовуйте платформу з підігрівом, адгезиви та оптимізуйте налаштування слайсера.
Так, PLA, ABS і PETG мають різні термічні характеристики, що впливають на деформацію.
Вона підтримує стабільну температуру нижніх шарів, зменшуючи напруження.
Закриті камери забезпечують рівномірну температуру, знижуючи ризик деформації.
Це невеликі диски, що покращують адгезію кутів моделі до платформи.
Повністю уникнути складно, але правильні налаштування значно зменшують проблему.
