Який екструдер обрати для 3D-принтера: важливі аспекти та поради

При виборі екструдера для 3D-принтера важливо зрозуміти, що це не просто механізм, який подає матеріал до гарячої головки. Це серце процесу 3D-друку, від якого залежить не лише якість готового виробу, а й стабільність друку, швидкість роботи принтера та здатність працювати з різними матеріалами. Без правильного екструдера навіть найсучасніший 3D-принтер може працювати з помилками, що призведе до порушення якості друку. Якщо ви новачок у світі 3D-друку, ви можете стикнутися з проблемами при виборі екструдера, тому важливо розібратися в основних аспектах цього компонента і зрозуміти, який саме варіант підійде вашому принтеру.

Екструдери бувають різних типів, і кожен з них має свої специфікації, переваги і недоліки. Вибір залежить від вашої мети, вимог до якості друку і типу матеріалів, з якими ви плануєте працювати. Далі ми розглянемо, як правильно підібрати екструдер для вашого принтера, і на які характеристики звертати увагу.

Easy3DPrint – підтримка на всіх етапах 3D-друку

Ми, команда Easy3DPrint, надаємо комплексні послуги у сфері 3D-друку, охоплюючи всі етапи від підготовки цифрової моделі до виготовлення готового виробу. У нашій роботі ми орієнтуємося на якість і точність, намагаючись забезпечити максимальну ефективність на кожному етапі виробництва.

Якщо ви тільки починаєте працювати з 3D-принтерами і не впевнені, який екструдер чи модель принтера вибрати для вашої роботи, ми надаємо консультації з підбору 3D-принтера. Зважаючи на ваші вимоги та матеріали, з якими плануєте працювати, ми допоможемо знайти найбільш підходящий варіант. Ми також допомагаємо з налаштуванням екструдера та принтера, щоб ви могли досягти максимальної точності та якості друку.

У випадку, якщо у вас немає готових 3D-моделей для друку, ми пропонуємо послугу 3D-моделювання, яка дозволить створити модель, що відповідає вашим технічним вимогам. Це особливо корисно для тих, хто не має досвіду в проєктуванні або хоче отримати готовий об’єкт без потреби витрачати час на створення моделі з нуля.

Ми в Easy3DPrint намагаємося зробити процес 3D-друку зручним і зрозумілим для кожного клієнта. Якщо ви стикаєтесь із питаннями щодо роботи з принтером чи налаштуванням обладнання, наші фахівці завжди готові допомогти і надати підтримку, щоб ви могли отримати якісні результати з мінімальними зусиллями.

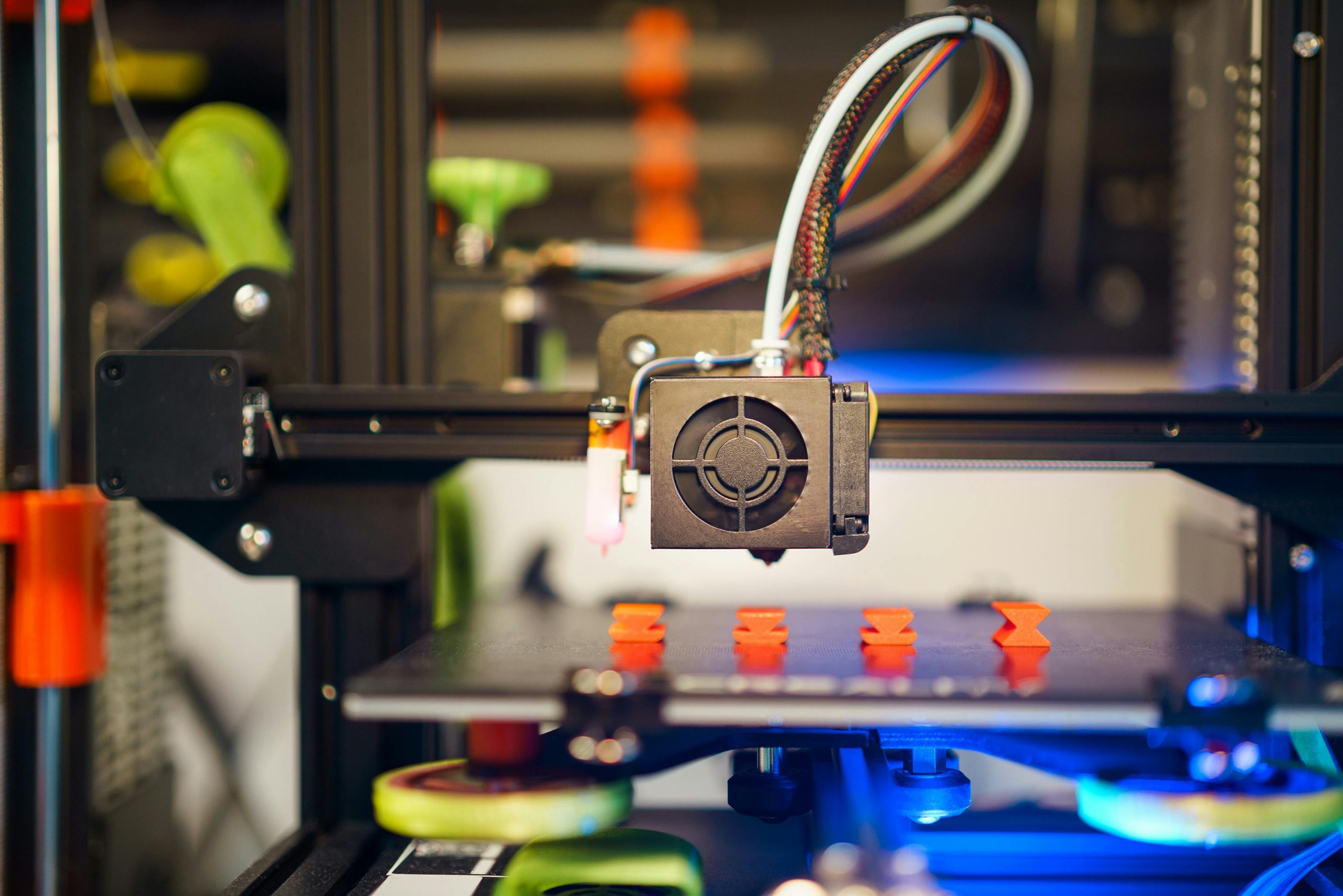

Що таке екструдер для 3D-принтера?

Екструдер – це важливий компонент 3D-принтера, відповідальний за подачу матеріалу до гарячої головки, де філамент розплавляється і наноситься шар за шаром на платформу. Відповідно до принципу роботи, екструдер може включати в себе кілька основних частин: механізм подачі матеріалу (звичайно це мотор і приводний механізм), шестерні або ролики для захоплення і руху філамента, а також трубку (або систему трубок) для транспортування матеріалу до гарячої частини принтера.

Філамент, що проходить через екструдер, може бути виготовлений з різних матеріалів – від стандартного PLA і ABS до складних матеріалів, таких як гнучкі філаменти (TPU) або навіть композити з вуглецевим волокном. В екструдері матеріал нагрівається до певної температури, стає рідким і готовим до нанесення на платформу, де він затвердіває, формуючи фізичний об’єкт.

Екструдери визначають не лише швидкість друку, а й якість кінцевого виробу. Якщо подача матеріалу буде недостатньо стабільною або рівномірною, це може призвести до проблем з адгезією шарів, дефектів на поверхні або навіть до повної зупинки процесу друку. Усе це робить екструдер ключовим елементом для досягнення якісного і стабільного 3D-друку.

З чого складається екструдер для 3D-принтера?

Екструдер для 3D-принтера складається з двох основних частин: cool-end та hot-end. Кожна з цих частин виконує свою функцію, але разом вони забезпечують безперебійне і точне подавання філамента від котушки до гарячої частини екструдера для подальшого друку.

Cool-end

Cool-end – це частина екструдеру, яка відповідає за подачу філамента до нагрівальної частини (hot-end). Вона включає в себе наступні елементи:

• Привід: Це електродвигун, який обертає шестерні і таким чином подає філамент в екструдер. Привід забезпечує рівномірну і точну подачу матеріалу, що є важливим для стабільної роботи принтера.
• Прижимний механізм: Включає пружину, важіль і підшипник, які забезпечують надійний захват філамента і його рівномірне просування. Це дозволяє підтримувати стабільний тиск на філамент для його безперешкодного переміщення в екструдері.
• Шестерні: Зубчасті колеса, які захоплюють філамент і просувають його вперед, допомагаючи рівномірно подавати матеріал до hot-end.

Hot-end

Hot-end – це частина екструдеру, яка відповідає за плавлення і виштовхування філамента через сопло. Вона складається з таких елементів:

• Сопло: Маленький отвір, через який виходить розплавлений філамент і наноситься на платформу під час друку. Розмір сопла впливає на товщину шару і точність друку.
• Нагрівальний елемент: Це опір, термістор і керамічний картридж, які нагрівають сопло до необхідної температури для плавлення філамента. Температура нагріву залежить від матеріалу, з яким працює принтер.
• Радіатор: Металевий корпус, що охолоджує нагрівальний елемент і запобігає перегріву або засміченню сопла. Це важливо для стабільної роботи принтера і запобігання поломок через перегрів.

Типи екструдерів для 3D-принтерів

Існує кілька основних типів екструдерів для 3D-принтерів, і кожен з них має свої специфікації, переваги та недоліки, які можуть значно впливати на кінцевий результат друку. Саме від якості роботи екструдера залежить стабільність друку, точність нанесення шарів і навіть швидкість виготовлення моделей. Вибір екструдерної системи має бути зваженим і враховувати різні фактори, серед яких: типи матеріалів, з якими ви плануєте працювати, бажана якість готового виробу, а також особливості вашого 3D-принтера.

Прямий екструдер

Прямий екструдер — це тип механізму, у якому подача філамента відбувається безпосередньо до екструдерної головки. Вся система компактно розташована, і філамент подається на короткому шляху, що дозволяє забезпечити більш точну і стабільну подачу матеріалу.

Цей тип екструдерів найбільш підходить для друку з м’якими філаментами (наприклад, TPU, TPE), оскільки він дозволяє більш плавно подавати матеріал. Прямий екструдер зменшує ймовірність «заплутування» матеріалу, що є важливим при роботі з еластичними або дуже тонкими філаментами.

Переваги:

• Висока точність подачі: Оскільки філамент подається безпосередньо до головки, менше шансів на переплутування або злам філамента.
• Підтримка м’яких матеріалів: Це ідеальний вибір для таких матеріалів, як TPU або TPE, оскільки подача філамента відбувається на коротшій відстані.
• Менше проблем з подачею: Завдяки безпосередній подачі, зменшується ймовірність виникнення проблем з блокуванням або неправильною подачею.

Недоліки:

• Вага на головці: Прямий екструдер додає додаткову вагу до рухомої частини принтера, що може знизити точність при високих швидкостях друку.
• Обмежена швидкість друку: Велика вага головки може вплинути на швидкість друку, особливо на великих моделях.

Параметри:

• Шлях подачі матеріалу: Короткий, безпосередньо до екструдерної головки.
• Підтримувані матеріали: PLA, TPU, TPE, PETG, ABS (залежно від налаштувань температури).
• Швидкість друку: Може бути обмежена через більшу вагу головки.
• Точність подачі: Висока, підходить для складних і гнучких матеріалів.
• Вага: Зазвичай важчі, через конструкцію і розташування компонентів.
• Габарити: Залежить від моделі принтера, але зазвичай екструдери цього типу займають більше місця через безпосередню подачу матеріалу.
• Сумісність з матеріалами: Підходить для широкого спектра матеріалів, але найбільше ефективний з гнучкими філаментами.

Боуден

Боуден-екструдер функціонує трохи інакше: механізм подачі філамента відокремлений від головки і розташовується на рамі принтера. Філамент подається через пластикову трубку до екструдерної головки. Така конструкція дозволяє зменшити вагу головки, що підвищує швидкість руху і точність на високих швидкостях друку.

Боуден-система підходить для тих, хто працює з більш жорсткими матеріалами, які не потребують дуже точного контролю подачі. Вона є хорошим вибором для філаментів, як PLA, PETG, або ABS, але може мати проблеми з подачею м’яких або еластичних матеріалів.

Переваги:

• Легка головка: Менша вага головки принтера дозволяє досягати вищих швидкостей друку та зменшує вібрації.
• Швидкість друку: Оскільки вага головки зменшена, зростає швидкість друку.
• Простота конструкції: Боуден-система зазвичай дешевша і простіша в конструкції.

Недоліки:

• Невелика точність подачі: Подача матеріалу через трубку може призвести до зниження точності, особливо при роботі з гнучкими матеріалами.
• Можливі проблеми з подачею еластичних філаментів: Гнучкі філаменти можуть «скручуватися» в трубці і не подаватися рівномірно.

Параметри:

• Шлях подачі матеріалу: Довший, через трубку (боуден).
• Підтримувані матеріали: PLA, ABS, PETG, деякі інші тверді філаменти.
• Швидкість друку: Вища, завдяки легшій головці.
• Точність подачі: Нижча для гнучких матеріалів, але хороша для твердих філаментів.
• Вага: Легші, тому не додають зайвого навантаження на головку.
• Габарити: Зазвичай компактніші, завдяки відокремленій системі подачі.
• Сумісність з матеріалами: Підходить для більшості твердих філаментів, таких як PLA, PETG, ABS. Може мати проблеми з гнучкими філаментами.

Екструдер для пастоподібних матеріалів

Екструдери для пастоподібних матеріалів спеціально розроблені для роботи з рідкими або густими матеріалами, такими як шоколад, глина або інші пастоподібні суміші. Ці екструдери мають спеціальну конструкцію, що дозволяє подавати матеріали в потрібній консистенції.

Переваги:

• Робота з нетиповими матеріалами: Ідеально підходить для роботи з шоколадом, глиною або навіть біо-матеріалами.
• Гнучкість застосування: Використовується не тільки для стандартного 3D-друку, а й для створення їстівних або художніх виробів.

Недоліки:

• Складність в налаштуваннях: Ці екструдери потребують додаткових налаштувань і часто вимагають спеціалізованих принтерів.
• Обмежене використання: Вони не підходять для традиційного пластикового 3D-друку.

Параметри:

• Шлях подачі матеріалу: Рідкий або пастоподібний матеріал подається через спеціальні насадки.
• Підтримувані матеріали: Шоколад, глина, пасти, рідкі біо-матеріали.
• Швидкість друку: Залежить від консистенції матеріалу, зазвичай повільніша.
• Точність подачі: Залежить від налаштувань матеріалу, зазвичай менша точність порівняно з пластиковими екструдерами.
• Вага: Зазвичай легші, оскільки конструкція спрощена.
• Габарити: Залежить від типу пасти та принтера, зазвичай займають більше місця через спеціалізовані компоненти.
• Сумісність з матеріалами: Підходить для пастоподібних і рідких матеріалів (шоколад, глина, мед, біо-матеріали).

Класифікація екструдерів за кількістю сопел

Окрім різниці в типах подачі, екструдери також можна класифікувати за кількістю сопел. Це ще один важливий аспект, який може значно вплинути на можливості 3D-друку та його ефективність при виготовленні складних моделей.

Найбільш поширені екструдери мають одне сопло, але з часом стали доступними більш складні моделі з двома і більше соплами. Останні використовуються для створення багатокомпонентних або складних виробів, де важливо застосовувати різні матеріали або кольори.

Екструдери з двома і більше соплами набирають популярності завдяки своїм перевагам, зокрема:

• Друк різними кольорами: Це дає можливість створювати моделі, в яких кілька кольорів використовуються одночасно або послідовно. Наприклад, можна одночасно друкувати окремі елементи різними кольорами, що особливо зручно для створення декоративних чи складних функціональних моделей.
• Друк різними матеріалами: Дуже корисно, коли необхідно використовувати різні типи матеріалів для однієї моделі, особливо для виробів, де потрібна розчинна підтримка (наприклад, для підтримки важкодоступних частин моделі). Використання різних матеріалів дозволяє уникнути проблем, пов’язаних з видаленням підтримки після завершення друку.
• Вища якість друку: Завдяки можливості використовувати різні матеріали і кольори, екструдери з двома соплами дозволяють досягти кращих результатів, особливо при друці складних, багатокомпонентних моделей або прототипів, де кожен компонент має свою функцію чи кольорову відмінність.

Однак такі екструдери мають і деякі недоліки:

• Складність конструкції: Екструдери з кількома соплами мають більш складну конструкцію, що робить їх налаштування та обслуговування більш трудомісткими. Вони вимагають більше часу на налаштування і можуть бути важчими у використанні для новачків.
• Висока вартість: Більш складна конструкція та потреба у додаткових механізмах для зміни сопел робить такі екструдери дорожчими порівняно з односопловими варіантами.

Враховуючи ці фактори, екструдери з одним соплом цілком достатні для більшості звичайних завдань. Вони ефективно справляються з виготовленням простих моделей або виробів з одного матеріалу. Тому екструдери з двома або більше соплами варто використовувати тільки тоді, коли є реальна потреба в багатокомпонентних або складних моделях.

Висновок

Екструдер є однією з ключових складових 3D-принтера, і правильний вибір цього компонента безпосередньо впливає на якість та ефективність друку. Залежно від ваших потреб, будь то робота з різними матеріалами, потреба в багатокольоровому друці або виготовлення складних багатокомпонентних моделей, екструдери з різною кількістю сопел і типами подачі можуть значно покращити результати роботи. Однак, важливо пам’ятати, що вибір екструдера повинен відповідати не тільки технічним вимогам, але й рівню вашої експертизи та бюджету.
