Визначення параметричного 3D моделювання

Параметричне 3D моделювання — це метод створення цифрових тривимірних моделей, у якому геометрія об’єкта визначається параметрами, а не фіксованими формами. Замість того щоб будувати модель вручну на кожному етапі, користувач задає змінні, такі як довжина, висота, кут нахилу чи форма, а система автоматично оновлює всю модель відповідно до заданих правил.

Основна перевага цього підходу полягає в тому, що будь-яка зміна одного параметра автоматично оновлює всі пов’язані елементи, що дозволяє швидко модифікувати модель без необхідності редагувати кожну її частину вручну.

Порівняння параметричного та традиційного (непараметричного) моделювання

Традиційне 3D моделювання базується на безпосередньому редагуванні геометричних об’єктів. При внесенні змін користувач повинен вручну коригувати кожен елемент моделі, що може займати багато часу та призводити до помилок.

На відміну від цього, параметричне моделювання використовує математичні залежності між параметрами об’єкта, що дозволяє швидко змінювати його форму та розміри. Якщо в параметричній моделі змінити, наприклад, висоту конструкції, всі інші залежні елементи (отвори, кріплення, опори) автоматично підлаштуються до нових розмірів.

Параметричний підхід особливо корисний у проєктуванні складних систем, що вимагають високої точності та можливості швидкого редагування, тоді як традиційне моделювання частіше використовується в художніх або анімаційних проєктах, де важливіша творча свобода, а не математична точність.

Переваги та недоліки параметричного моделювання

Параметричне моделювання має значні переваги, які роблять його одним із ключових підходів у сучасному проєктуванні. Водночас цей метод має певні обмеження, які слід враховувати при його використанні.

Переваги параметричного моделювання

Гнучкість та легкість редагування

Однією з головних переваг параметричного моделювання є можливість швидкого внесення змін у проєкт. Якщо потрібно змінити розмір або форму об’єкта, достатньо змінити відповідний параметр, і вся модель автоматично оновиться. Це особливо корисно в інженерії та архітектурі, де навіть невеликі коригування можуть впливати на десятки або сотні компонентів.

Автоматизація проєктування

Параметричне моделювання дозволяє створювати алгоритмічні правила, які автоматично керують процесом побудови моделі. Це значно зменшує рутинну роботу, особливо у випадках, коли необхідно створювати варіації одного й того ж об’єкта з різними характеристиками.

Мінімізація помилок

Оскільки зміни параметрів автоматично оновлюють всю модель, зменшується ризик помилок, пов’язаних із ручним редагуванням. Якщо модель правильно налаштована, вона зберігає всі необхідні зв’язки та обмеження, що допомагає уникнути порушення цілісності конструкції.

Оптимізація матеріальних витрат

Завдяки можливості швидко тестувати різні параметри та знаходити найкращі рішення, параметричне моделювання дозволяє оптимізувати використання матеріалів і зменшити виробничі витрати. Наприклад, у машинобудуванні можна змінювати форму деталі для зменшення ваги, зберігаючи її міцність.

Використання алгоритмічного та генеративного дизайну

Параметричне моделювання підтримує алгоритмічний підхід, коли форма об’єкта створюється за допомогою математичних правил і залежностей. Це дозволяє використовувати методи штучного інтелекту для автоматичного пошуку оптимальних рішень у проєктуванні.

Інтеграція з BIM-системами

У сфері будівництва параметричне моделювання широко використовується в BIM (Building Information Modeling) для створення інтелектуальних 3D-моделей будівель. Це дозволяє інтегрувати геометричні, матеріальні та фінансові дані в єдину систему, що значно покращує управління будівельними проєктами.

Недоліки параметричного моделювання

Висока складність освоєння

Параметричне моделювання вимагає глибокого розуміння принципів проєктування, математичних залежностей і роботи з параметрами. Інженерам і дизайнерам необхідно навчитися працювати з відповідними програмами, такими як Grasshopper, Dynamo, Revit або SolidWorks.

Велике навантаження на обчислювальні ресурси

Моделі з великою кількістю параметрів можуть бути досить складними для обробки, особливо при використанні алгоритмічного дизайну. Це може сповільнювати роботу навіть на потужних комп’ютерах, особливо коли потрібно обчислювати складні взаємозалежності між елементами.

Тривалий час підготовки моделі

Створення параметричної моделі часто займає більше часу, ніж традиційне моделювання. Це пов’язано з необхідністю правильно налаштовувати зв’язки між параметрами, обмеження та математичні вирази. Проте цей недолік компенсується тим, що подальше редагування відбувається значно швидше.

Висока вартість програмного забезпечення

Багато параметричних САПР (систем автоматизованого проєктування) мають високу вартість ліцензій. Наприклад, Autodesk Revit або Siemens NX є дорогими програмами, що може бути проблемою для невеликих компаній або незалежних дизайнерів.

Необхідність структурованого підходу до проєктування

Для ефективного використання параметричного моделювання необхідно правильно організовувати модель, встановлюючи всі необхідні обмеження та залежності. Якщо модель неструктурована або містить логічні помилки, навіть невеликі зміни можуть спричинити некоректне відображення об’єкта або розриви в його структурі.

Застосування параметричного моделювання

Параметричне 3D моделювання використовується у багатьох галузях, де важливі точність, автоматизація процесів і можливість швидкого внесення змін у проєкти. Завдяки своїм можливостям цей підхід став незамінним у таких сферах, як архітектура, машинобудування, дизайн, медицина та анімація.

Архітектура та будівництво (BIM)

У сучасній архітектурі параметричне моделювання відіграє ключову роль, особливо в рамках технологій BIM (Building Information Modeling). Воно дозволяє автоматизувати проєктування складних конструкцій та швидко адаптувати моделі до змін.

Приклади:

• Генеративний дизайн фасадів: дозволяє створювати унікальні фасадні системи, адаптовані до кліматичних умов, енергоспоживання та естетичних вимог.
• Проєктування параметричних конструкцій: будівлі та мости зі складними формами можуть легко масштабуватися та змінюватися за допомогою параметрів.
• Оптимізація використання матеріалів: автоматичне розрахування обсягу матеріалів, необхідних для будівництва, що допомагає зменшити витрати.
• Автоматизація інженерних систем: розміщення вентиляційних шахт, вікон та інших елементів може визначатися параметрами, що враховують ергономічні та технологічні вимоги.

Машинобудування та виробництво

У машинобудуванні параметричне моделювання є незамінним для проєктування складних механічних компонентів, які потребують точності та можливості модифікації без повного перероблення моделі.

Приклади:

• Створення параметричних деталей: зміна одного параметра дозволяє автоматично оновлювати всю конструкцію без необхідності перемальовувати кожен елемент.
• Моделювання механізмів: кінематичний аналіз та автоматичне налаштування зв’язків між деталями (наприклад, шестерні, підшипники, важелі).

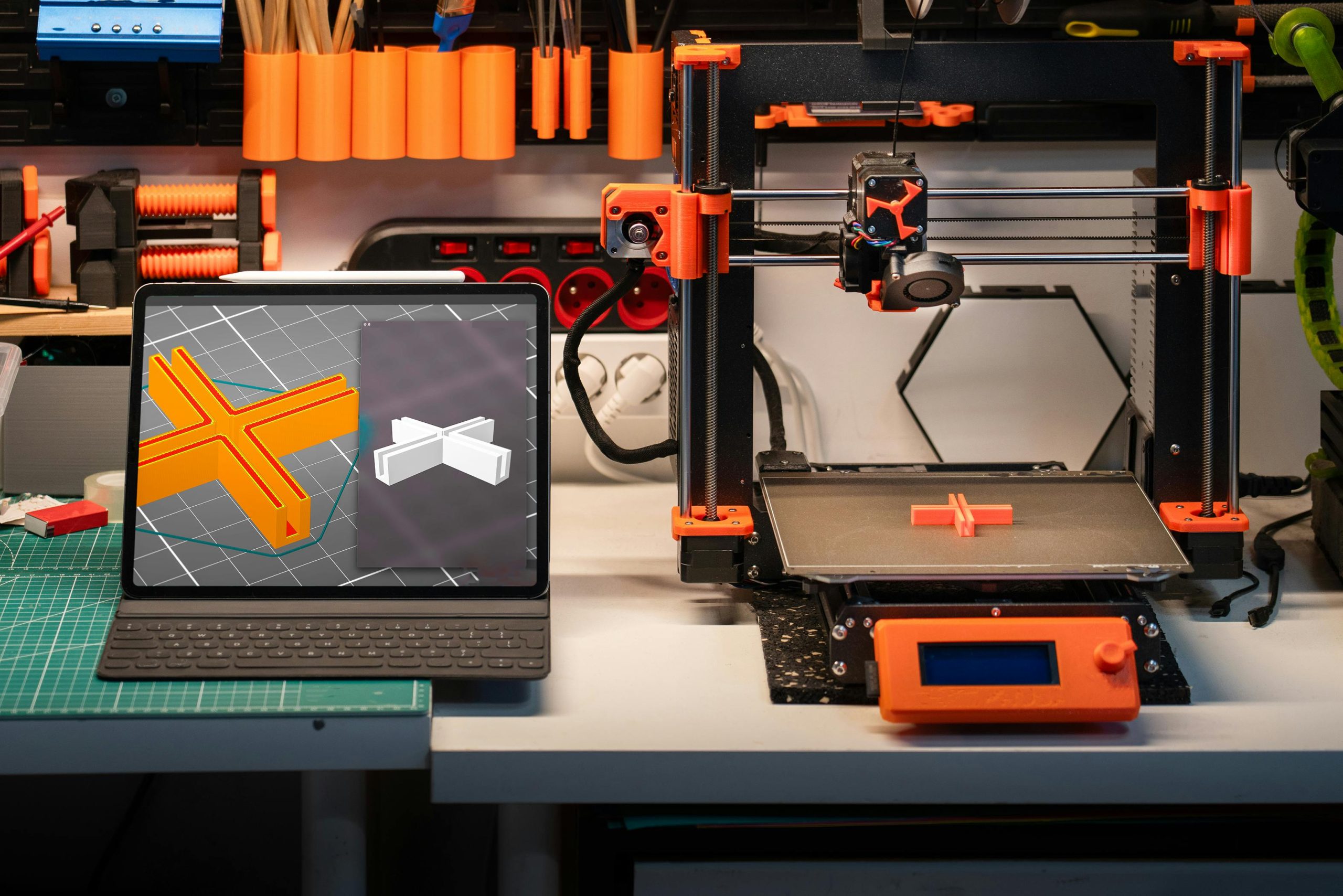

• 3D-друк: параметричний підхід дозволяє швидко створювати моделі для адитивного виробництва, де змінні параметри можуть відповідати унікальним вимогам замовника.
• Аналіз міцності конструкцій: параметричні моделі можуть бути оптимізовані для мінімізації ваги деталей при збереженні їхньої міцності.

Промисловий дизайн і розробка продуктів

Дизайнери активно використовують параметричне моделювання для створення адаптивних та унікальних продуктів, які можуть бути легко змінені відповідно до різних вимог.

Приклади:

• Створення адаптивних меблів та інтер’єру: можливість змінювати розміри та форму залежно від простору, у якому розташовується предмет.
• Проєктування електроніки: корпуси мобільних телефонів, ноутбуків або іншої техніки можуть бути швидко змінені під нові компоненти.
• Дизайн автомобільних компонентів: сидіння, панелі приладів та інші частини можуть бути параметризовані, що дозволяє легко змінювати їхні характеристики відповідно до різних моделей автомобілів.

Медицина та біоінженерія

Параметричне моделювання використовується у медицині для створення персоналізованих пристроїв та імплантів, що відповідають анатомічним особливостям пацієнтів.

Приклади:

• 3D-друк кісткових імплантів: за параметрично змодельованими конструкціями можуть бути оптимізовані для біосумісності та довговічності.
• Моделювання внутрішніх органів: використовується для планування хірургічних втручань та створення реалістичних анатомічних моделей.

Анімація, графіка та відеоігри

Параметричне моделювання також широко використовується в індустрії комп’ютерної графіки, особливо у створенні процедурних середовищ, персонажів та текстур.

Застосування в анімації та комп’ютерній графіці:

• Процедурне моделювання: створення великих відкритих світів для відеоігор та віртуальної реальності, де ландшафти, будівлі та рослинність генеруються на основі параметрів.
• Анімаційні персонажі: використання параметричних моделей дозволяє швидко змінювати вирази обличчя або характеристики тіла персонажа.
• Динамічні матеріали та текстури: параметричні матеріали змінюють свої властивості залежно від зовнішніх факторів (наприклад, мокрий асфальт після дощу у відеогрі).

Основні принципи параметричного моделювання

Параметричне 3D моделювання ґрунтується на використанні математичних залежностей між елементами моделі. Воно дозволяє змінювати форму та структуру об’єкта, вводячи або змінюючи задані параметри, що автоматично оновлює всю модель. Основними принципами цього підходу є використання параметрів, зв’язків та алгоритмів для керування геометрією.

Використання параметрів і змінних

У параметричному моделюванні кожен елемент моделі визначається через змінні, які можна змінювати в будь-який момент без необхідності повного перероблення об’єкта.

Параметри можуть включати:

• Геометричні характеристики (довжина, ширина, висота, радіус, кут нахилу тощо).
• Логічні залежності (активне/неактивне відображення елемента, увімкнення чи вимкнення частини конструкції).
• Формули та математичні вирази (наприклад, зв’язок між діаметром отвору та товщиною стінки).

Завдяки параметрам модель стає гнучкою і може швидко адаптуватися до нових вимог без необхідності ручного редагування кожного елемента.

Використання зв’язків та обмежень

У параметричних системах модель не складається з окремих незалежних елементів, а будується на основі взаємозв’язків. Це означає, що зміна одного параметра автоматично впливає на інші частини конструкції.

Існує два основних типи обмежень:

• Геометричні зв’язки: визначають просторове положення елементів відносно один одного (наприклад, дві лінії залишаються паралельними або дві точки завжди співпадають).
• Розмірні обмеження: контролюють розміри деталей та їхні пропорції (наприклад, висота колони завжди дорівнює ширині помноженій на два).

Використання цих зв’язків дозволяє уникати помилок при зміні окремих деталей і підтримувати правильність конструкції.

Автоматичне оновлення моделі

Один із головних принципів параметричного моделювання – це динамічне оновлення геометрії моделі після зміни параметрів. Це дозволяє уникнути тривалого ручного налаштування та редагування конструкції, оскільки система автоматично перебудовує модель відповідно до нових даних.

Наприклад, якщо в моделі будівлі змінити висоту поверхів, то всі віконні отвори, сходові марші та міжповерхові перекриття автоматично підлаштуються під нову висоту. Це особливо корисно при проєктуванні великих конструкцій, де внесення змін може впливати на сотні елементів.

Алгоритмічний підхід та використання формул

Параметричне моделювання часто передбачає використання математичних виразів та алгоритмів для генерування складних форм. Дизайнер чи інженер може встановити правила, за якими система буде створювати моделі, ґрунтуючись на введених параметрах.

Прикладом такого підходу є генеративний дизайн, де алгоритми аналізують умови експлуатації об’єкта (навантаження, точки кріплення, обмеження) і автоматично створюють оптимальну конструкцію. Це використовується в архітектурі, машинобудуванні та біоінженерії.

Модульність і повторне використання компонентів

Ще однією важливою особливістю параметричного моделювання є можливість створення шаблонів і модульних елементів. Це означає, що один і той самий параметричний об’єкт можна використовувати в різних проєктах, просто змінюючи його параметри.

Наприклад, в архітектурі можна створити стандартну модель вікна, в якій легко змінювати ширину, висоту та тип рами, і використовувати її для різних будівель без необхідності креслення нового об’єкта кожного разу.

Візуальне програмування та графічні інтерфейси

Сучасні параметричні системи, такі як Grasshopper для Rhino або Dynamo для Revit, дозволяють користувачам працювати з параметричними моделями за допомогою візуального програмування. Це означає, що замість написання складних кодів користувачі можуть створювати алгоритми за допомогою графічних блоків, з’єднуючи їх між собою.

Такий підхід робить параметричне моделювання доступнішим для дизайнерів і архітекторів, які не мають глибоких знань у програмуванні, але хочуть використовувати алгоритмічний підхід для створення складних форм.

Основні елементи параметричного моделювання

Параметричне 3D моделювання базується на кількох ключових елементах, які дозволяють створювати, редагувати та автоматизувати процес побудови моделей. Основними компонентами є параметри, зв’язки, обмеження, формули та алгоритми.

Параметри та змінні

Параметри є основою параметричного моделювання, оскільки саме вони визначають форму, розміри та взаємозв’язки між елементами моделі. Вони можуть бути різних типів:

• Числові параметри: контролюють розміри об’єктів (наприклад, висота, ширина, товщина, діаметр).
• Логічні параметри: вмикають або вимикають певні елементи конструкції (наприклад, наявність отворів або додаткових деталей).
• Текстові параметри: можуть містити інформацію про об’єкт, наприклад, матеріал або тип елемента.
• Математичні формули: дозволяють обчислювати значення параметрів залежно від інших змінних.

Наприклад, можна задати параметр “висота колони” таким чином, щоб він завжди дорівнював половині “ширини будівлі”. Зміна ширини автоматично впливатиме на висоту, забезпечуючи узгодженість конструкції.

Зв’язки та залежності між елементами

У параметричному моделюванні всі елементи моделі можуть бути пов’язані між собою за допомогою залежностей. Це забезпечує правильну геометричну структуру об’єкта при зміні параметрів.

• Геометричні залежності: визначають, як розташовані об’єкти один відносно одного (наприклад, паралельність, перпендикулярність, симетрія).
• Розмірні залежності: встановлюють правила для зміни розмірів (наприклад, сторона квадрата завжди дорівнює його висоті).

Наприклад, у моделі шафи можна створити залежність між висотою полиць і загальною висотою шафи, щоб полиці автоматично розташовувалися рівномірно незалежно від загального розміру конструкції.

Обмеження

Обмеження визначають правила, яких повинні дотримуватися елементи моделі, щоб підтримувати її цілісність і функціональність. Вони можуть бути:

• Фіксовані розміри: певні елементи моделі не змінюють свій розмір (наприклад, товщина стінки повинна залишатися 5 мм незалежно від розмірів об’єкта).
• Функціональні обмеження: задають діапазони можливих значень параметрів (наприклад, діаметр отвору не може бути меншим за 10 мм, щоб відповідати технічним вимогам).
• Просторові обмеження: контролюють взаємне розташування об’єктів (наприклад, елементи не можуть перетинатися або накладатися один на одного).

Завдяки обмеженням можна уникнути помилок при автоматичному оновленні моделі та зберегти правильну структуру конструкції.

Використання формул та виразів

Формули дозволяють створювати складні математичні залежності між параметрами моделі. Вони використовуються для автоматизації розрахунків і забезпечення динамічної зміни розмірів.

Наприклад, у моделі мосту можна задати таку формулу для розрахунку товщини балки:
Товщина балки = Довжина прольоту / 20
Якщо змінити довжину моста, товщина балки автоматично оновиться, зберігаючи правильне співвідношення між параметрами.

Алгоритмічне проектування та генеративний дизайн

У складних параметричних моделях використовується алгоритмічний підхід, коли модель створюється за допомогою набору математичних правил та процедур.

• Алгоритмічне моделювання: дозволяє створювати складні геометричні об’єкти, задаючи набір правил їхньої побудови. Наприклад, можна створити фасад будівлі, де розташування вікон і панелей залежить від сонячного освітлення або енергоефективності.
• Генеративний дизайн: використовує штучний інтелект і алгоритми оптимізації для автоматичного пошуку найкращих конструкцій. Наприклад, у машинобудуванні генеративний дизайн допомагає створювати легші та міцніші деталі, які складно розробити вручну.

Візуальне програмування

Для роботи з параметричними моделями часто використовуються системи візуального програмування, такі як Grasshopper (для Rhino) або Dynamo (для Revit). Вони дозволяють створювати алгоритми за допомогою графічного інтерфейсу без написання коду.

Візуальне програмування дозволяє користувачам без досвіду програмування створювати складні параметричні моделі, просто з’єднуючи логічні блоки між собою. Це значно спрощує роботу архітекторів, дизайнерів і конструкторів.

Популярні програми для параметричного моделювання

Для роботи з параметричним моделюванням використовуються спеціалізовані програмні засоби, які дозволяють задавати змінні, математичні залежності та алгоритмічні правила. Вибір програми залежить від сфери застосування: архітектури, машинобудування, дизайну чи анімації.

Autodesk Revit (BIM-моделювання)

Revit є лідером у сфері параметричного моделювання будівель. Він дозволяє створювати адаптивні конструкції, що автоматично оновлюються при зміні параметрів, а також інтегрувати модель у BIM-середовище для ефективного управління будівельним процесом.

Ключові можливості:

• Робота з параметричними сімействами (вікна, двері, конструктивні елементи).
• Інтеграція з Dynamo для алгоритмічного моделювання.
• BIM-орієнтоване управління даними про будівлю.

Основне призначення:

• Архітектура, будівництво, BIM (Building Information Modeling).

Rhino + Grasshopper (алгоритмічний дизайн, архітектура, дизайн продуктів)

Rhino є потужним інструментом для створення складних геометричних моделей, а його додаток Grasshopper дозволяє використовувати візуальне програмування для параметричного проєктування.

Ключові можливості:

• Візуальне програмування параметричних алгоритмів у Grasshopper.
• Генеративний дизайн та оптимізація форми.
• Інтеграція з іншими САПР, такими як Revit і AutoCAD.

Основне призначення:

• Архітектура, промисловий дизайн, генеративний дизайн.

SolidWorks (машинобудування та інженерія)

SolidWorks широко використовується в машинобудуванні, оскільки дозволяє створювати параметричні моделі деталей і зборок з точними розмірами та залежностями.

Ключові можливості:

• Створення параметричних деталей і механізмів.
• Автоматизоване оновлення моделей при зміні параметрів.
• Інтеграція з інженерними розрахунками та аналізами міцності.

Основне призначення:

• Параметричне 3D-моделювання деталей і механізмів.

Fusion 360 (універсальний САПР для 3D-друку та машинобудування)

Fusion 360 від Autodesk поєднує класичне параметричне моделювання з хмарними технологіями, що дозволяє працювати над проєктами спільно.

Ключові можливості:

• Інтуїтивне параметричне моделювання.
• Генеративний дизайн для оптимізації конструкцій.
• Інструменти для підготовки моделей до 3D-друку.

Основне призначення:

• Параметричне моделювання, генеративний дизайн, 3D-друк.

CATIA (авіабудування, автомобільна промисловість, складні конструкції)

CATIA використовується для проєктування деталей із високою складністю, таких як аеродинамічні корпуси літаків і автомобілів.

Ключові можливості:

• Робота зі складними параметричними поверхнями.
• Моделювання багатошарових матеріалів та композитів.
• Інтеграція з виробничими процесами та інженерними аналізами.

Основне призначення:

• Аерокосмічна, автомобільна промисловість, складні інженерні конструкції.

Siemens NX (автоматизоване параметричне моделювання в промисловості)

Siemens NX є потужною САПР-системою для проєктування, аналізу та виробництва деталей із використанням параметричного підходу.

Ключові можливості:

• Глибока інтеграція параметричного моделювання з виробничими процесами.
• Аналіз міцності та симуляція навантажень.
• Оптимізація форми конструкцій через алгоритмічне моделювання.

Основне призначення:

• Машинобудування, авіаційна промисловість, автоматизоване проєктування.

Перспективи розвитку параметричного моделювання

Технологія параметричного моделювання активно розвивається, відкриваючи нові можливості для проєктування складних конструкцій та автоматизації процесів.

Інтеграція з штучним інтелектом (AI)

Завдяки розвитку машинного навчання параметричні моделі можуть автоматично оптимізуватися на основі заданих критеріїв. AI допомагає визначити найкращі конструктивні рішення для зменшення ваги, витрат на виробництво та покращення міцності.

Використання хмарних технологій

Хмарні САПР-системи, такі як Fusion 360, дозволяють працювати над параметричними моделями в режимі реального часу, що покращує спільну роботу дизайнерів та інженерів з усього світу.

Розширення генеративного дизайну

Генеративний дизайн дозволяє створювати форми, які неможливо отримати традиційними методами. Цей підхід уже використовується в автомобільній промисловості, будівництві та авіабудуванні, де важлива оптимізація ваги та міцності.

Інтеграція параметричного моделювання з 3D-друком

Завдяки можливості швидкої зміни параметрів моделі, параметричне моделювання стане стандартом у сфері 3D-друку. Це дозволить автоматично адаптувати форми деталей під різні технології друку та матеріали.

Візуальне програмування та спрощення інтерфейсів

Програми, такі як Grasshopper та Dynamo, розвиваються в напрямку спрощення взаємодії користувача з параметричним моделюванням. Це зробить технологію доступнішою для архітекторів, дизайнерів і конструкторів, які не мають навичок програмування.

Висновок

Параметричне 3D моделювання відіграє важливу роль у сучасному проєктуванні, дозволяючи автоматизувати процеси, зменшити час на розробку та оптимізувати витрати матеріалів. Його використання в різних галузях, таких як будівництво, машинобудування, медицина та дизайн, значно покращує ефективність роботи та якість кінцевого продукту.

Подальший розвиток параметричного моделювання пов’язаний з інтеграцією штучного інтелекту, генеративного дизайну та хмарних технологій. Це дозволить створювати ще більш гнучкі та оптимізовані конструкції, підвищуючи ефективність виробництва та інженерного проєктування.
