Mesh моделювання у 3D: пояснення для початківців і не тільки

Якщо ви коли-небудь бачили тривимірну модель на екрані комп’ютера, то фактично дивилися на сітку з маленьких полігонів. Ця сітка і є основою mesh моделювання. Саме вона дозволяє перетворювати абстрактні точки у просторі на об’єкти з формою, поверхнею і деталями. У 3D-друці, візуалізації чи ігровій графіці без mesh обійтися просто неможливо.

Тема звучить технічно, але суть досить проста: сітка це каркас майбутнього об’єкта. І саме від того, наскільки вона продумана і якісна, залежить, чи отримаєте ви гладку реалістичну модель або «лампочку» з рубленими гранями.

Що таке mesh у 3D-моделюванні?

Mesh це набір вершин, ребер і граней, які формують каркас тривимірного об’єкта. Вершини відповідають за координати у просторі, ребра з’єднують вершини, а грані утворюють поверхню.

Найчастіше в роботі використовують трикутники або чотирикутники, адже вони добре підходять як для художніх задач, так і для інженерних симуляцій.

• Вершини – точки у тривимірному просторі з координатами.
• Ребра – відрізки, що з’єднують вершини.
• Грані – полігони, утворені ребрами.

Як працює mesh моделювання?

Процес моделювання полягає у створенні й редагуванні сітки. Спочатку будується базова форма наприклад, куб чи сфера. Потім додатково додаються вершини, ребра та грані, які дозволяють деталізувати об’єкт.

Основні принципи:

• Wireframe-режим показує тільки каркас, зручно для перевірки топології.
• Топологія спосіб розташування полігонів. Від неї залежить, чи буде модель коректно анімуватися.
• Сабдивізія розбиття полігонів на дрібніші для більшої гладкості поверхні.
• Автоматична оптимізація сучасні програми можуть самі виправляти «дірки» чи накладання полігонів.

Типи mesh моделей:

Полігональні сітки

Найпоширеніший тип. Використовується у відеоіграх, 3D-друці, архітектурній візуалізації. Легкі в редагуванні та швидкі в рендері.

NURBS

Математичний підхід (Non-Uniform Rational B-Spline). Такі моделі точні й плавні, їх часто застосовують у промисловому дизайні та автомобілебудуванні.

Subdivision surface

Гібридний метод. Починається з грубої полігональної сітки, яка далі ділиться на менші полігони, створюючи плавні поверхні. Це дозволяє поєднати зручність полігонів із якістю NURBS.

Mesh і модель: у чому різниця

Сітка – це каркас, основа. Модель – це вже готовий результат, де сітка доповнена текстурами, матеріалами та іншими властивостями. Інакше кажучи, mesh – це скелет, а модель – повністю «зібраний» об’єкт.

Як створюють сіткові моделі?

Ручне моделювання

Дизайнер сам додає вершини й ребра, формуючи об’єкт крок за кроком. Це трудомістко, але дає повний контроль.

Скульптуринг

Mesh використовується як «цифрова глина». Художник ліпить форму інструментами, згладжує або витягує поверхню. Ідеально для персонажів та органічних об’єктів.

3D-сканування

Фізичний предмет сканується, після чого формується його цифрова сітка. Метод застосовують у медицині, археології, дизайні.

Процедурне моделювання

Автоматична генерація за допомогою алгоритмів. Так створюють, наприклад, міські пейзажі, ландшафти, хмари.

Текстури та матеріали

Голий mesh виглядає як сіра «сітка». Щоб модель ожила, потрібні текстури та матеріали.

• Текстури 2D-зображення, які накладаються на поверхню. Це можуть бути кольори, візерунки, тріщини, тканина.
• Матеріали задають фізичні властивості: блиск, прозорість, відбивання світла.

Разом вони перетворюють суху геометрію у щось реалістичне.

Оптимізація mesh моделей

Високополігональні моделі гарні для візуалізації, але занадто важкі для ігор чи симуляцій. Тому часто роблять оптимізацію:

• Зменшення кількості полігонів (decimation).
• Карти нормалей зберігають дрібні деталі без додаткової геометрії.
• Рівні деталізації (LOD) різні версії однієї моделі для різної відстані від глядача.

Mesh у CAD та інженерії

Для інженерів mesh це не лише візуалізація, а й розрахунки.

• FEA (метод скінченних елементів) розбиття конструкції на дрібні елементи для аналізу навантажень.
• CFD (обчислювальна гідродинаміка) симуляція руху повітря чи рідин.

У таких задачах часто використовують структуровані сітки (квадрати або шестигранники) для більшої точності.

Чому якість сітки критично важлива?

Погано побудований mesh може призвести до серйозних проблем:

• некоректна анімація персонажів;
• артефакти при рендері;
• помилки в інженерних симуляціях.

Щоб уникнути цього, варто дотримуватися правил:

• полігони мають бути рівномірними;
• уникати занадто дрібної або хаотичної топології;
• робити сітку такою простою, як це можливо.

Де застосовується mesh моделювання?

Mesh використовується у величезній кількості сфер:

• 3D-друк кожен об’єкт перед друком описується сіткою.
• Комп’ютерні ігри персонажі, локації, предмети.
• Кіно і VFX  від монстрів до спецефектів.
• Архітектура моделювання будівель і міст.
• Медицина 3D-моделі органів чи кісток зі сканів.

Переваги mesh моделювання

Головна перевага сіткового підходу у його гнучкості. Він підходить і для створення найпростіших форм, і для складних об’єктів з безліччю деталей. Mesh підтримується практично всіма сучасними програмами, тож його можна без проблем переносити між різними середовищами. Крім того, при достатній кількості полігонів сітка дозволяє відтворювати об’єкти з дуже високою точністю, що особливо важливо у друці чи візуалізації.

Обмеження

Втім, mesh не є ідеальним рішенням у всіх випадках. При високій деталізації сітки швидко стають надто «важкими» і потребують потужних ресурсів. Робота з дуже щільними моделями часто уповільнюється, а редагування дрібних полігонів може перетворитися на виснажливий процес. Крім того, органічні форми або складні криві не завжди зручно описувати тільки полігонами – для цього доводиться залучати додаткові методи, наприклад NURBS чи цифровий скульптуринг.

Поради для початківців

Коли ви тільки починаєте працювати з mesh моделюванням, важливо закласти правильні звички. Інакше через кілька місяців доведеться перевчатися, що завжди складніше. Є кілька простих порад, які допоможуть швидше розібратися в основах і уникнути типових помилок.

• Почніть із простих форм.
• Одразу вчіться правильній топології.
• Використовуйте референси.
• Експериментуйте зі скульптурингом.
• Не забувайте про оптимізацію.

Майбутнє mesh моделювання

Уже сьогодні алгоритми машинного навчання можуть автоматично створювати сітки зі знімків або малюнків. З’являються інструменти автоматичної ретопології, які виправляють складну геометрію. Усе це робить mesh моделювання швидшим і доступнішим.

Але суть залишається незмінною: без сітки не буде тривимірної моделі.

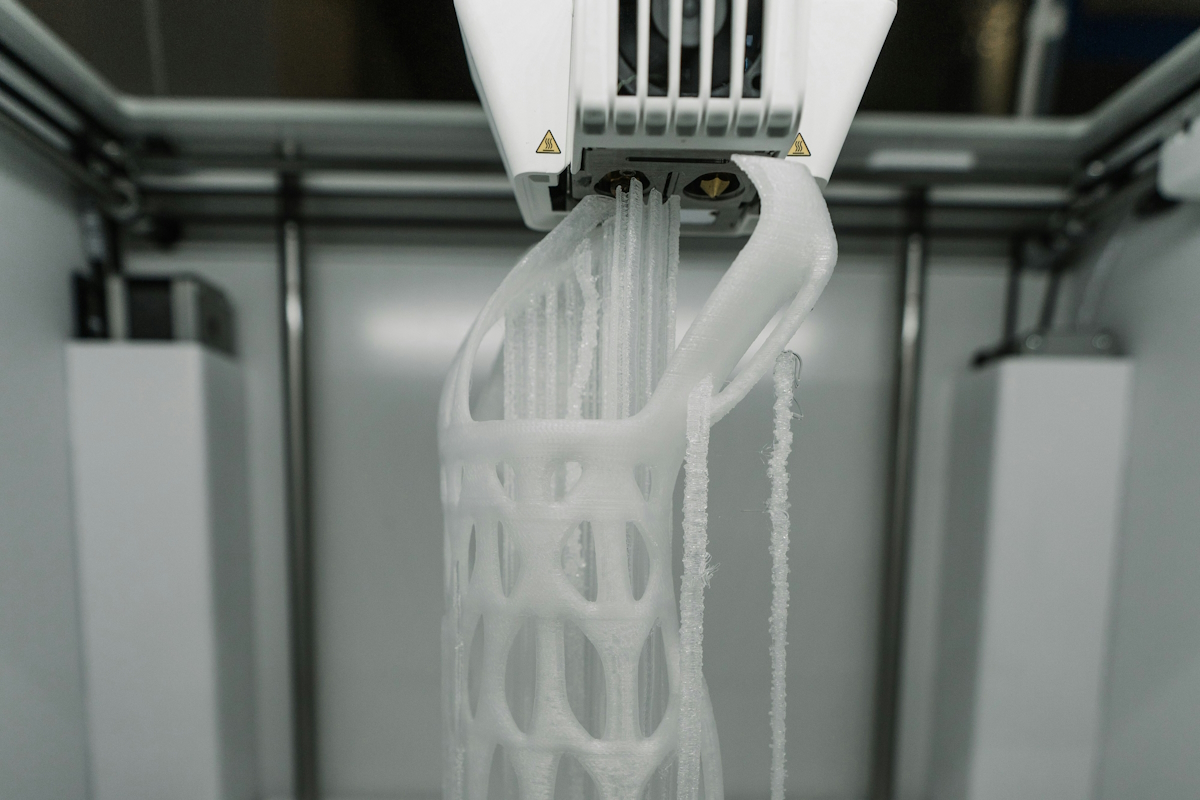

Наш досвід у mesh моделюванні та 3D друці

У Easy3dprint ми щодня переконуємося, що mesh моделювання є основою якісного результату. Коли ми створюємо прототип чи складну декоративну деталь, усе починається з правильно побудованої сітки. Саме вона визначає, наскільки об’єкт буде точним і чи можемо ми без проблем надрукувати його на 3D-принтері.

Ми поєднуємо практику моделювання з досвідом у 3D друці, щоб клієнти отримували готові вироби без зайвих виправлень. Завдяки цьому mesh для нас не лише технічний термін, а й інструмент, який дозволяє перетворити ідею на фізичний предмет. І щоразу, коли ми беремося за новий проект, ми думаємо не тільки про форму, а й про те, як зробити сітку оптимальною для подальшого виробництва.

Висновки

Mesh моделювання здається технічним і навіть сухим терміном, але насправді це фундамент усього, що ми бачимо у тривимірному світі. Сітка визначає форму, якість і навіть майбутню зручність роботи з моделлю. Вона лежить в основі візуальних ефектів у кіно, складних інженерних симуляцій і простих прототипів, які друкуються на настільних 3D-принтерах. Розібравшись із принципами побудови mesh, ви починаєте краще розуміти, як працюють інструменти, і чому якість сітки безпосередньо впливає на результат. Це не просто технічна деталь, а мова, якою розмовляє весь 3D-світ.
