Що таке layer shift у 3D друці і як його виправити

Якщо ви працювали з 3D-принтером хоча б кілька тижнів, напевно бачили дивну картину: модель починає з’їжджати убік, а шари лягають нерівно. Це і є layer shift одна з найпоширеніших проблем у 3D-друці. Виглядає неприємно, результат часто можна викинути, але хороша новина в тому, що ця помилка має зрозумілі причини і цілком вирішується. У цій статті ми розберемося, чому виникає зсув шарів і що зробити, щоб ваші моделі друкувались так, як задумано.

Layer shift: що це таке

Layer shift це зсув шарів під час друку. Нова лінія екструдера більше не накладається точно на попередню, і об’єкт виходить перекошеним.

Зміщення може відбутися:

• по осі X (вліво або вправо),
• по осі Y (вперед або назад),
• у рідкісних випадках по осі Z (висота шару).

Візуально це виглядає так, ніби модель раптом «з’їхала» убік і продовжує будуватись у новій позиції. Іноді зсув трапляється один раз, а іноді повторюється на кількох шарах поспіль, створюючи «сходинки».

Чому виникає зміщення шарів

Причини можуть бути різні, але майже завжди вони пов’язані з рухом механіки або налаштуваннями швидкості.

1. Занадто висока швидкість друку

Коли швидкість друку перевищує можливості двигунів, вони пропускають кроки і втрачають точність. У результаті модель починає зміщуватися. Це одна з найочевидніших причин, яку легко перевірити.

2. Удари сопла об модель

Сопло може врізатися у вже надруковану частину деталі. Таке трапляється, коли Z-hop замалий або поверхня має нерівності.

Текстури поверхні

Поверхня моделі не завжди рівна. Можуть з’являтися дрібні виступи чи напливи, які заважають руху сопла.

• Налипання пластику на соплі створює «бурульки», що чіпляють деталь.
• Виступаючі краї або неправильна геометрія теж стають перешкодою.

Матеріали

Деякі філаменти особливо схильні до деформацій.

• PETG прилипає до сопла і утворює нарости.
• ABS може піднімати кути через усадку.
• Інженерні пластики здатні деформуватися під час охолодження.

У кожному випадку сопло ризикує врізатися в поверхню і спричинити зсув.

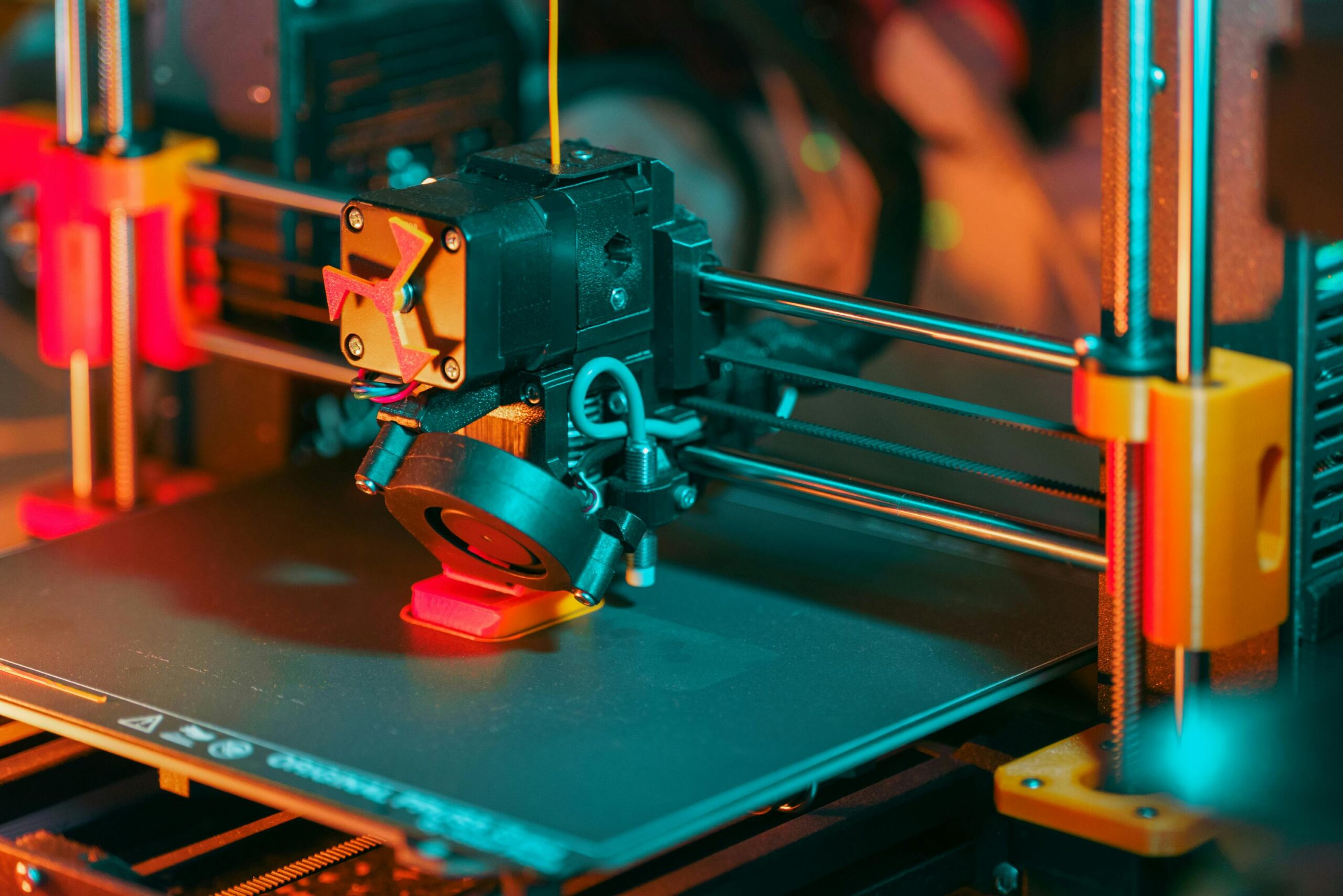

3. Проблеми з ременями

Ремені забезпечують точність руху, і їхній стан варто регулярно перевіряти.

• Якщо ремінь слабкий, він прослизає по шківу і порушує позицію.
• Якщо ремінь занадто тугий, він створює опір і заважає двигуну.

4. Ослаблені шківи або двигуни

Іноді проблема криється у дрібницях.

• Ослаблений гвинт на шківі дозволяє йому провертатися на валу.
• Неправильне вирівнювання шківів змушує ремінь ходити вбік.
• Перегріті або слабкі двигуни починають пропускати кроки.

5. Зовнішні перешкоди

Рух механіки може блокуватися ззовні.

• Дроти чи кабелі іноді зачіпають раму.
• Неправильно організований ланцюг подачі філаменту створює ривки.
• Навіть випадковий поштовх до принтера може викликати зміщення.

6. Налаштування прошивки і слайсера

Помилки у налаштуваннях теж здатні призвести до layer shift.

• Занадто високі значення прискорення чи jerk створюють ривки.
• Вимкнена функція відновлення після втрати кроку не дає принтеру виправитися.

Як зрозуміти, що сталося

Перед тим як виправляти проблему, варто визначити, де саме стався збій:

• Напрямок зсуву: якщо шари поїхали вбік проблема в осі X, якщо вперед-назад в осі Y.
• Момент: іноді зсув співпадає з моментом заміни філаменту чи зіткнення сопла.
• Повторюваність: якщо зміщення трапляється на одному й тому ж рівні, варто перевірити модель і налаштування слайсера.
• Звуки: характерний тріск або скрегіт двигуна зазвичай означає, що він пропустив кроки.

Як виправити layer shift

Зменшіть швидкість

Перший крок, перевірити швидкість. Більшість принтерів працюють стабільно при 40-60 мм/с. Якщо ви друкували швидше, спробуйте знизити параметр і подивіться на результат.

Встановіть Z-hop

Функція Z-hop дозволяє соплу підніматися над моделлю під час переміщення. Рекомендоване значення близько 0,3 мм. Це допомагає уникати зіткнень і при цьому не сповільнює друк.

Перевірте ремені

Регулярна перевірка ременів допомагає уникнути сюрпризів.

• Якщо ремінь звучить як «м’яка нитка» і провисає він слабкий.
• Якщо натяг такий сильний, що рух важкий ремінь перетягнутий.

Оптимальний варіант десь посередині.

Затягніть шківи

Переконайтеся, що гвинти на шківах добре затягнуті. Один із них обов’язково має припадати на плоску частину вала двигуна. Ремінь повинен рухатися рівно, без перекосів убік.

Змастіть рухомі частини

Чисті і змащені вузли запорука стабільного друку.

• Стрижні варто очищати від пилу та залишків пластику.
• Підшипники краще змащувати легким літієвим мастилом або оригінальною змазкою.

Організуйте кабелі і філамент

Кабелі й подача філаменту не повинні заважати роботі принтера.

• Дроти мають вільно рухатися і не торкатися корпусу.
• Філамент повинен подаватися плавно, без ривків.

Увімкніть функції відновлення

Якщо ваш принтер має опцію відновлення після втрати кроків, увімкніть її. Це допоможе уникати браку навіть при незначних збоях.

Як уникати проблеми в майбутньому

Краще запобігти проблемі, ніж виправляти наслідки. Ось кілька простих звичок, які зменшать ризик:

• регулярно перевіряйте ремені та шківи;
• ставте принтер на стабільну основу без вібрацій;
• після будь-яких змін запускайте тестовий куб;
• оновлюйте прошивку, щоб отримати поліпшені алгоритми руху.

Коли варто замінити деталі

Якщо після всіх перевірок зміщення повторюються, можливо, справа у зношених елементах.

• Розтягнуті ремені краще замінити.
• Шківи зі зірваною різьбою теж не підлягають ремонту.
• Підшипники, що заїдають, варто оновити.
• Двигуни, які перегріваються або втратили потужність, потрібно міняти.

Короткий чеклист

Перед наступним великим друком перевірте:

• швидкість друку (не надто висока),
• наявність Z-hop,
• стан ременів і шківів,
• плавність руху осей,
• чистоту і змазку стрижнів,
• кабелі та філамент, щоб нічого не заважало руху,
• включені функції відновлення після втрати кроків.

Як ми працюємо з проблемами на практиці

У нашій команді Easy3dprint ми постійно стикаємося з різними викликами 3D друку, і зсув шарів серед них не виняток. За роки роботи ми навчилися швидко визначати, що саме викликає проблему – чи то ремені втратили натяг, чи сопло зачепило модель, чи хтось виставив занадто агресивні параметри швидкості. Це допомагає нам не тільки виправляти збої, але й будувати більш надійні процеси для клієнтських проектів.

Ми завжди підходимо до завдань з практичної сторони. Якщо бачимо, що деталь має ризик деформації або може призвести до зміщення шарів, ми вносимо зміни у модель чи налаштування ще до запуску. Такий підхід економить матеріали і час, а головне – гарантує результат, який відповідає очікуванням замовника.

Висновки

Зсув шарів у 3D друці здається серйозною проблемою лише до того моменту, коли розумієш його причини. У більшості випадків це справа ременів, шківів, швидкості друку або випадкових ударів сопла. Якщо тримати принтер у належному стані, приділяти увагу деталям і не гнатися за зайвою швидкістю, то layer shift перестає бути страшним ворогом. Він перетворюється на звичайний робочий момент, який навчає краще розуміти техніку і дозволяє робити друк стабільним.
