Решітчасті структури: технологія, що змінює 3D-друк

Решітчасті структури – це повторювані геометричні візерунки, які використовуються в 3D-друку для створення легких, але міцних деталей. Вони дозволяють економити матеріали, покращувати амортизацію та відкривають нові можливості в таких галузях, як авіація, медицина і навіть дизайн кросівок. Завдяки 3D-принтерам ці складні конструкції стали реальністю, недоступною для традиційного виробництва.

Магія легкості та міцності

Уявіть собі деталь, яка виглядає як тонке мереживо, але може витримати вагу автомобіля. Це не фантастика, а решітчасті структури – розумний спосіб поєднати легкість і міцність. Решітки – це повторювані візерунки, схожі на бджолині стільники, які заповнюють об’єм деталі. Завдяки 3D-друку, що працює шар за шаром, ми можемо втілювати ці ідеї з неймовірною точністю. Натхнення? Природа! Кістки тварин чи крила комах – це природні решітки, легкі, але міцні. Сьогодні це інструмент для інженерів і дизайнерів, які хочуть оптимізувати витрати, вагу та продуктивність.

Решітчасті структури – не нова вигадка. Вони з’явилися в архітектурі та природі ще до того, як ми навчилися їх друкувати. Погляньте на Ейфелеву вежу: її каркас – це класична решітка, яка тримає величезну вагу при мінімальній кількості металу. Але раніше створювати такі форми промислово було складно – традиційні методи, як ЧПУ чи лиття, залишали багато відходів і вимагали купу часу. Все змінилося з 3D-друком. Технології, як SLA (стереолітографія) чи SLM (селективне лазерне плавлення), дозволяють нам створювати деталі з точністю до мікронів. Можна помітити, як решітки перейшли від експериментів до серійного виробництва. Наприклад, в аерокосмічній галузі вони зменшують вагу деталей до 50%, що економить мільйони на паливі. Це не просто теорія – це проекти, які ми втілюються в життя щодня.

Основні типи решітчастих конструкцій

Різноманітність решітчастих структур – це те, що робить їх такими потужними для 3D-друку. Кожен тип має унікальні властивості, які ми підбираємо залежно від завдання: чи то міцність для авіаційних деталей, чи гнучкість для спортивного взуття. Правильний вибір решітки може перетворити звичайний проект на щось неймовірне. Давайте розберемо основні види, щоб ви могли зрозуміти, який підійде саме вам, і як їх застосовувати без зайвих помилок.

Балкові решітки

Це, мабуть, найпоширеніший тип, і не дарма. Уявіть каркас із тонких перетинок, схожий на мініатюрний міст чи будівельну ферму. Вони можуть бути суперміцними або, навпаки, еластичними, якщо потрібна пружність. Їх часто використовують для протезів, де потрібна гнучкість, щоб деталь адаптувалася до рухів людини. Їх плюс у тому, що вони прості в моделюванні і легко друкуються навіть на базових FDM-принтерах. Але є нюанс: якщо зробити балки занадто тонкими, вони можуть тріснути під навантаженням, тож ми завжди тестуємо прототипи.

TPMS-структури, або тричі періодичні мінімальні поверхні

Це вже вищий пілотаж. Вони виглядають як гладкі, хвилясті форми без гострих кутів, наприклад, гіроїди чи шварцити. Їхня магія – у величезній поверхні, яка ідеально підходить для теплообмінників чи фільтрів. Вони складніші в проектуванні, ніж балкові, і потребують точного обладнання, як наші SLA-принтери, щоб уникнути дефектів. Якщо ви плануєте щось із великою кількістю рідини чи тепла, TPMS – ваш вибір, але готуйтеся витратити час на точні розрахунки.

Сотові або пластинчасті решітки

Це класика, коли потрібна міцність в одному напрямку. Уявіть шестикутники чи плоскі пластини, вибудувані в ряд, як у бджолиних стільниках. Вони чудово працюють у панелях для літаків чи навіть у меблях, де важлива жорсткість, наприклад, у горизонтальній площині. Друкуйте сотові структури для захисних екранів – вони витримають удари, але важать набагато менше, ніж суцільний матеріал. Їх легко проектувати, але вони менш універсальні, бо міцність зосереджена в одному напрямку. Якщо ваш проект потребує стабільності без зайвої ваги, сотові решітки – це надійний і простий варіант.

Стохастичні решітки

Це щось зовсім інше. Вони виглядають як хаотична губка чи пориста кістка, і це не просто для краси. Така випадкова структура ідеальна для медичних імплантатів, бо дозволяє кісткам вростати в матеріал. Можна  створити прототипи для ацетабулярних чашок – пористість у 70% дала швидше зрощення з кісткою. Вони складніші в друку, особливо на металевих принтерах типу SLM, бо потрібна ідеальна очистка від залишкового порошку. Але для біомедичних чи легких конструкцій, де важлива пористість, вони незамінні. Тільки не починайте з них, якщо ви новачок – краще спершу освоїти балкові.

Кожен тип решітки має свої сильні сторони, і ми завжди радимо клієнтам спочатку чітко визначити цілі проекту. Балкові легше друкувати, але менш ефективні для складних задач, як теплообмін. TPMS виглядають круто і функціональні, але потребують потужного софту і принтерів. Сотові – прості й надійні, але обмежені напрямком міцності. А стохастичні – це вибір для медицини чи суперлегких деталей, але з ними треба повозитися. Краще почати з простих балкових чи сотових, протестувати ідею на FDM-принтері, а потім переходити до складніших, якщо потрібна специфічна функція. Це економить час і бюджет, а результат все одно вражає.

Як ми в Easy3dprint підтримуємо проекти з решітчастими структурами

У нашій студії Easy3dprint ми допомагаємо клієнтам по всій Україні, від Харкова до Одеси, втілювати складні проекти з 3D-друку, включаючи деталі з решітчастими структурами. З парком із принтерів, що працюють за технологіями FDM, SLA та LCD, ми пропонуємо повний цикл послуг – від 3D-сканування і моделювання до обробки та фарбування. Наші клієнти довіряють нам завдяки якості, яку ми контролюємо на кожному етапі. Якщо вам потрібна легка і міцна деталь із решітчастою структурою, ми готові проконсультувати, підібрати матеріали і реалізувати ваш задум швидко та надійно.

Кожен проект для нас – це шанс створити щось унікальне. Хочете протестувати ідею з решітками для авіації чи дизайну? Звертайтеся до нас, і ми допоможемо зробити ваш проект реальністю з точністю і турботою!

Чому решітки такі корисні в повсякденній практиці

Переваги решіток роблять їх хітом в 3D-друку. По-перше, вони зменшують вагу – іноді на 67%, як в одному з проектів для космічних двигунів. Це не просто цифри: менше ваги означає менше витрат на матеріали, особливо дорогі, як титан. По-друге, амортизація – решітки розсіюють удари краще за суцільні деталі. Уявіть кросівки з такою підошвою: вони повертають енергію при бігу, зменшуючи травми. Ще один плюс – велика поверхня для тепла чи рідин. В теплообмінниках це підвищує ефективність, а в фільтрах – проникаємість. І не забувайте про естетику: решітки додають футуристичний вигляд, що круто для дизайну гаджетів. З мінусів – вони складніші в проектуванні, але з правильним ПО це не проблема.

Застосування в авіації та автомобілях

В авіації решітки – це рятівник. Деталі літаків мусять бути легкими, бо кожний грам впливає на паливо. Ми друкували прототипи з решітками для крил, де вага зменшилася вдвічі без втрати міцності. Подібно в автомобілях: візьміть корпус двигуна для електрокарів – з каналами охолодження всередині решітки. Це не тільки легше, але й ефективніше. Один клієнт замовив завихрителі для турбін – результат: менша маса, краща подача палива. Для таких проектів ключ – точний розрахунок навантажень, щоб решітка не зламалася під тиском. Якщо ви в цій галузі, починайте з тестових друків на FDM, щоб перевірити ідею.

Медицина: від імплантатів до протезів

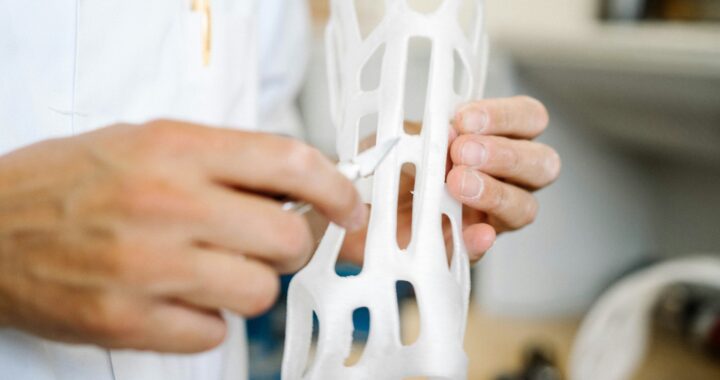

Медицина – область, де решітки творять дива. Пористі структури дозволяють кісткам вростати в імплантати, покращуючи зрощення. Ацетабулярні чашки для тазостегнових суглобів – з дрібними порами для остеоінтеграції. Це скорочує час відновлення пацієнтів. В протезах решітки роблять вкладиші м’якими, як піна, але міцними. Замість гелевих матеріалів – 3D-друковані сітки, що дихають і не зношуються швидко. Для медичних проектів важливо вибирати біосумісні матеріали, як титан чи спеціальні полімери. І завжди тестуйте на сумісність – це не іграшки.

Дизайн та споживчі товари: краса плюс функція

Не тільки техніка – решітки круто виглядають в дизайні. Кросівки з решітчастою підошвою: амортизують, вентилюють і виглядають стильно. В гаджетах: текстури на ручках чи чохлах покращують хват. А в декорі – статуї з внутрішніми решітками легші для транспорту. Для естетики грайте з щільністю – густіші візерунки для міцності, рідші для вигляду. Це додає унікальності продукту, роблячи його конкурентним.

Як створювати ефективні решітчасті структури: матеріали, софт і проектування

Створення решітчастих структур – це баланс між вибором матеріалів, правильним програмним забезпеченням і продуманим дизайном. Для жорсткості обирайте ABS, для гнучкості – еластомери, але пам’ятайте: м’які матеріали потребують дрібніших ячеек (від 1 мм), щоб уникнути провисання, тоді як жорсткі дозволяють тонші балки. Тестуйте зразки, особливо для теплообмінників, де потрібна висока теплопровідність, і завжди враховуйте ціну – дорогі метали економте за рахунок решітки.

Для створення решіток ми радимо VoxelDance Additive – воно швидко генерує візерунки і доступне в Україні. Альтернативи – nTop для складних TPMS чи Fusion 360 для новачків. Кроки прості: імпортуйте модель, оберіть тип решітки, налаштуйте розмір ячеек і перевірте у preview, щоб уникнути помилок. Автоматизація процесу економить час, особливо для серійного виробництва.

Проектування – це мистецтво, де легко припуститися помилок. Ось ключові поради:

• Розмір осередків: Дрібні для стабільності, великі для легкості, але не менше 1 мм, щоб принтер впорався.
• Щільність: Висока для складних деталей, низька для швидкого друку. Варіюйте по зонах.
• Орієнтація: Друкуйте під 45 градусів, щоб зменшити підтримку.
• Тестування: Завжди робіть прототипи і перевіряйте навантаження.
• Інтеграція: Поєднуйте решітки з суцільними частинами для міцності.

Технологія друку залежить від завдання: FDM – для дешевих пластикових прототипів, SLA/LCD – для дрібних деталей із фотополімерів, SLM/DMLS – для міцних металевих, як в авіації. FDM для серійного виробництва – альтернатива литтю, економить час і бюджет. Решітки окупаються: економія матеріалів до 50%, швидке прототипування і кастомізація. Але складні дизайни потребують більше часу, тож для малого бізнесу починайте з пластику.

У 2025 році решітки стають стандартом завдяки інтеграції з AI та біомімікрії – копіюванню природи. м з інноваціями.

Висновки: чому решітчасті структури змінюють гру

Решітчасті структури – це не просто хитрі візерунки, а справжній прорив у 3D-друку. Вони дозволяють створювати деталі, які легші за пір’їну, але міцні, як сталь, і економлять до половини матеріалів. Від авіаційних компонентів, що скорочують витрати на паливо, до медичних імплантатів, які швидше зрощуються з кісткою, ця технологія відкриває двері до нового рівня інновацій. Знаєте, що найкрутіше? Ви можете почати з простого прототипу, щоб перевірити ідею, і вже за кілька спроб отримати ідеальну деталь. Решітки – це про ефективність, стиль і економію, і вони стають доступнішими з кожним роком. Тож якщо ви хочете, щоб ваш наступний проект був легшим, міцнішим і дешевшим, саме час зануритися в цю технологію.
