Інверсна стереолітографія – це не просто складне слово зі світу 3D-друку. Це одна з тих технологій, яка зробила якісний друк доступнішим і точнішим навіть у невеликих майстернях. Якщо звичайна SLA працює зверху вниз, то інверсна – навпаки: модель виростає знизу вгору, ніби її витягують із ванни зі смолою. Принцип не новий, але саме він дозволив зменшити вартість обладнання і пришвидшити друк. Далі розберемося, чим цей підхід відрізняється, у чому його фішка і чому він став таким популярним.
Содержание страницы
Як працює інверсна стереолітографія: суть процесу
На перший погляд може здатись, що інверсна стереолітографія – це просто варіація класичної SLA. Але різниця не лише в напрямку друку. Зміна геометрії процесу дала новий поштовх розвитку настільного 3D-друку і зробила якісний друк доступним не тільки у промисловості, а й у невеликих центрх, майстернях чи навіть у домашніх умовах.
Що означає “інверсна”?
У класичній SLA модель “росте” зверху вниз: платформа опускається в резервуар із рідкою смолою, і кожен шар твердне під впливом лазера. У інверсному варіанті все навпаки: модель витягується знизу вгору, як ложка з меду.
Цей підхід іноді називають bottom-up SLA. Вперше він з’явився як спроба вирішити кілька проблем, пов’язаних з великою вагою обладнання, об’ємом смоли та складністю обслуговування. Тепер це – стандарт для більшості настільних SLA-принтерів.
Easy3DPrint: ми точно знаємо, як працює інверсна стереолітографія
Ми у Easy3DPrint давно експериментуємо з різними методами 3D друку, і інверсна стереолітографія (іноді її називають upside-down SLA) стала для нас однією з тих технологій, що вразила точністю, але водночас вимагає чіткого дотримання нюансів. Зі сторони здається, що це майже звичайний SLA друк, тільки “догори дригом”, але на практиці все трохи тонше. Тут важлива не лише якість фотополімеру, а й стабільність підйому платформи, контроль в’язкості смоли, геометрія відшарування. Тобто те, що зазвичай не видно, але від чого залежить результат.
Ми не просто роздруковуємо об’єкти з STL-файлу – ми налаштовуємо підхід під кожне завдання. Коли працюємо з інверсною стереолітографією, то оцінюємо форму моделі, ризик деформацій, обираємо правильну швидкість підйому, перевіряємо зони підтримки. Це не шаблонна історія. Зате результат виходить чіткий, гладкий, з мінімальними доробками. Саме за це цю технологію часто обирають ті, хто робить дрібні деталі або складні декоративні елементи. Якщо ви не хочете вивчати всі тонкощі, ми спокійно візьмемо це на себе. Бо ми це проходили – і не раз.
Як саме влаштований інверсний процес?
Інверсна стереолітографія виглядає ефектно, але працює напрочуд логічно. Модель буквально виростає з рідини, з кожним шаром, що затвердіває знизу догори. Уся суть у тому, як синхронізуються платформа, світло та смола. Тут не просто світять зверху і чекають, поки затвердіє. Тут кожен рух – на своєму місці.
Основні компоненти інверсного SLA-принтера
У типовій машині інверсного типу зазвичай є:
- Прозоре дно ванни, найчастіше з FEP-плівки. Саме через нього проходить світло, яке полімеризує шар.
- Рухома платформа, яка опускається в ванну, а потім поступово піднімається вгору з уже надрукованою деталлю.
- Джерело світла – UV-лазер, LED-масив або LCD-екран, який проєктує потрібне зображення шару знизу.
- Контролер або плата управління, яка синхронізує всі ці частини: час засвічення, швидкість підйому платформи, інтервали між шарами.
Як проходить процес друку: покроково
Крок 1. Початкове позиціонування
Платформа опускається в смолу до певної стартової позиції, залишаючи тонкий зазор між собою і FEP-плівкою. Це товщина майбутнього шару – зазвичай 50-100 мікрон.
Крок 2. Засвічення шару
Знизу на плівку проектується зображення першого шару. Ультрафіолет проходить крізь прозоре дно і затверджує смолу лише в тих місцях, де треба.

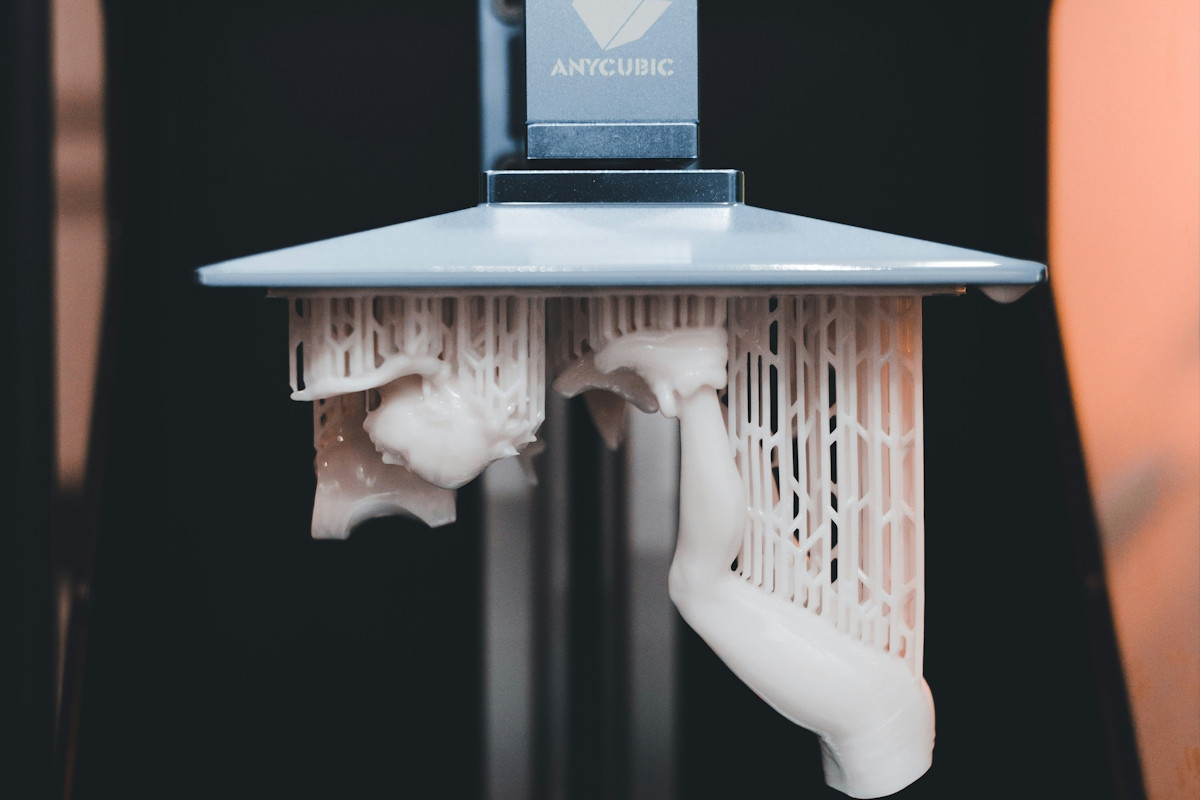

Крок 3. Відділення шару
Після затвердіння шар «прилип» до платформи, але також частково прилипає до плівки. Тому далі платформа трохи піднімається, щоби відділити шар. Часто це супроводжується легким хрускотом або клацанням – знайомий звук для кожного, хто працював із такими принтерами.
Крок 4. Наступний цикл
Платформа опускається на мікрон вище, ніж у попередньому циклі. Починається друк наступного шару. І так – сотні, іноді тисячі разів, поки модель не буде повністю сформована.
Дрібниці, які впливають на якість:
- Якщо плівка на дні брудна чи має подряпини – шар може вийти «змазаний».
- Важлива точність калібрування платформи: перекіс у кілька мікронів може дати дефекти по всій моделі.
- Засвічення має бути рівномірним. Якщо край LCD-матриці тьмяніший – там шари будуть недополімеризовані.
Інверсна SLA виглядає просто. Але за цією простотою стоїть мікронна точність і відлагоджена механіка. Один неправильний рух, і модель не відклеїться або зламається ще до завершення друку.
Саме тому ці принтери вимагають трохи більше уваги до деталей, ніж здається на перший погляд. Але коли все налагоджено – результат говорить сам за себе: гладенька поверхня, чіткі контури і майже ювелірна точність.
Переваги інверсної SLA
Цей варіант стереолітографії став основою для розвитку компактного і бюджетного обладнання. І не просто через дешевизну.
Основні плюси технології:
- Менший обсяг смоли. Витрати матеріалу зменшуються у кілька разів, бо смола заповнює лише тонку ванну, а не всю камеру.
- Компактні габарити. Принтери стають легшими, меншими і зручнішими в побутовому чи офісному використанні.
- Прозора база для світла. Завдяки FEP-плівці або іншим матеріалам світло рівномірно проходить через дно, дозволяючи точніше контролювати експозицію.
- Автоматичне заправлення матеріалу. У деяких моделях є картриджі, що самі поповнюють об’єм смоли.
Переваги в роботі:
- Менше обслуговування. Резервуар легко миється, а змінна FEP-плівка коштує недорого.
- Зручний доступ до моделі. Після друку платформа піднімається, і модель можна одразу дістати.
- Можливість точного калібрування. Програмне забезпечення дозволяє виставити параметри друку з точністю до мікронів.
В чому складність інверсного підходу?
Попри всі переваги, є деякі нюанси, які треба враховувати.
Виклик №1: адгезія до плівки
Під час друку перші шари дуже щільно прилягають до FEP-плівки. Якщо сила відшарування не врахована, це може пошкодити шар або викликати відрив моделі. Вирішується:
- Правильним калібруванням швидкості підняття.
- Оптимізацією експозиції.
- Налаштуванням “вільного простору” між шаром і плівкою.
Виклик №2: мікропухирці та розшарування
Якщо модель має велику площу дотику з плівкою, або багато дрібних елементів, це може викликати розшарування або “дірки” в друку. Зазвичай вирішується зміною:
- Орієнтації моделі.
- Типу опор (support).
- Параметрів затвердіння.
Де застосовується інверсна стереолітографія?
Ця технологія вже давно не обмежується лише створенням красивих моделей для виставок. Інверсна стереолітографія вийшла у ті сфери, де точність, швидкість і деталізація не просто бажані, а критично важливі.
Ювелірна справа
У ювелірів ця технологія стала справжньою знахідкою. Завдяки фотополімерним смолам, які повністю вигорають без залишків, можна створювати литні форми надзвичайної деталізації. Воскове моделювання для виготовлення каблучок, сережок або кулонів стало в рази точнішим і стабільнішим. Особливо це помітно на дрібних візерунках, які вручну повторити практично неможливо.

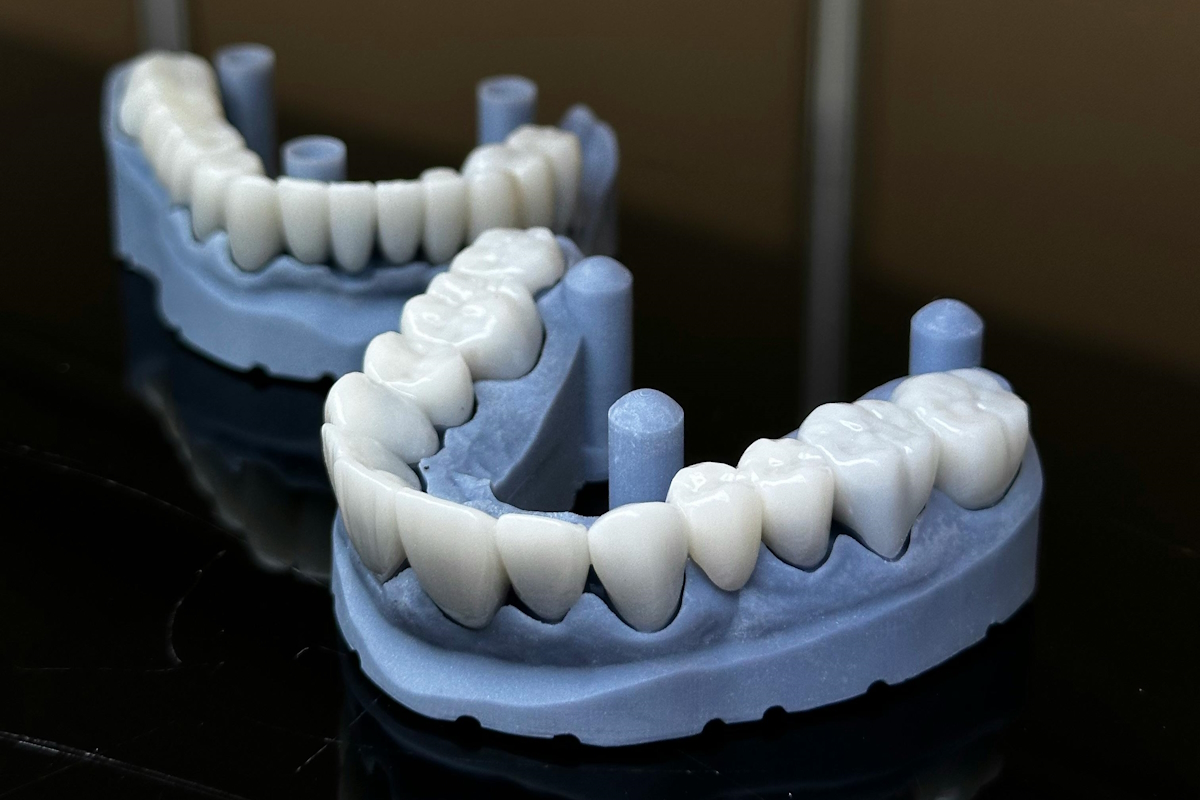

Стоматологія
У сучасній стоматології інверсна SLA стала невідʼємною частиною цифрового робочого процесу. Надрукувати капу для відбілювання або ортодонтичну шину прямо в клініці за одну-дві години – це вже буденність. Крім того, з її допомогою створюють хірургічні шаблони для імплантації, точні копії щелеп для планування втручань, тимчасові коронки. І все це – з високою точністю під конкретного пацієнта.
Інженерні розробки
У технічних сферах інверсна стереолітографія дає змогу швидко перевірити концепцію. Корпуси для датчиків, зразки кріплень, мікромеханізми – усе це можна виготовити за кілька годин і одразу протестувати. Для розробників електроніки це можливість підлаштувати форму під плату, роз’єм чи отвір ще до запуску масового виробництва.
Промисловий дизайн
Коли потрібні малосерійні продукти з відмінною якістю поверхні, SLA-принтер стає майстернею. Авторські вироби, предмети інтерʼєру, прототипи упаковок, кнопки з тактильним малюнком – усе це легко вивести на рівень презентабельного результату без подальшої механічної обробки. А ще це можливість гнучкого тестування: змінили форму, надрукували новий варіант – і знову в роботу.
Освітні установи
Школи, коледжі, університети дедалі частіше інтегрують 3D-друк у навчальні програми. Замість нудних схем на екрані студенти тримають у руках модель серця, механізму, молекули чи архітектурного об’єкта. Інверсна стереолітографія дозволяє зробити ці об’єкти точними, наочними, іноді навіть функціональними. Це особливо важливо для спеціальностей, де потрібна просторово-логічна уява.
Інверсна SLA не просто “ще один тип друку”. Це інструмент, який органічно вбудовується у найрізноманітніші процеси – від художнього моделювання до хірургічного втручання. І, здається, меж для цього ще не видно.
Коли саме вона вигідна?
Інверсна стереолітографія показує себе найкраще в ситуаціях, де потрібна точність, швидкість і візуальна якість. Ось конкретні випадки, коли вона дійсно має сенс:
- Коли критична деталізація. Для мікрошрифтів, дрібних елементів, тонких стінок і текстур, які вимагають максимальної точності.
- Якщо обсяги невеликі. Підходить для разових і малосерійних виробів без складної підготовки чи тривалих налаштувань.
- Коли час важливіший за довговічність. Якщо виріб потрібен «на зараз» – наприклад, для презентації або швидкого прототипу.
- Коли критичні зовнішній вигляд або гладкість. Готові моделі мають рівну, естетичну поверхню без видимих слідів друку.
У таких випадках інверсна SLA-технологія стає не просто зручною, а й найбільш доцільною з усіх варіантів.
Висновки
Інверсна стереолітографія – це той випадок, коли зміна напрямку змінила всю гру. Вона зробила SLA простішим, доступнішим і універсальнішим. Сьогодні цю технологію використовують і для перших проб, і для виробництва готової продукції. Усе, що потрібно – обрати правильний матеріал, виставити параметри і трохи терпіння. Далі принтер усе зробить сам.
Часті запитання про інверсну стереолітографію
Принцип той самий – затвердіння фотополімеру під світлом. Але в класичному SLA лазер працює зверху, а модель росте вгору. У інверсній – джерело світла внизу, а модель витягується з ванни. Це дозволяє зробити компактніші принтери і краще контролювати геометрію.
Щоб обійти обмеження класичного SLA. Інверсна схема зручніша для домашнього та настільного друку, дає змогу зекономити матеріал і краще охолоджувати джерело світла. Крім того, вона спрощує обслуговування.
Міцність залежить не тільки від типу друку, а й від смоли, товщини шарів, напрямку навантаження. Але загалом для функціональних деталей інверсна SLA годиться, якщо правильно підібрана смола. Для ударних навантажень – краще подумати про інші технології.
Так, саме так. Поверхня після інверсної стереолітографії часто виглядає так, ніби її полірували. Особливо якщо використовувати якісну смолу та правильні налаштування. Але й тут – не без нюансів. Наприклад, підтримки можуть лишати сліди.
Технічно можна, але чим більша модель, тим більше викликів. Доводиться думати про відшарування, адгезію, баланс ваги. Інверсна схема краще працює на малих і середніх форматах. Якщо вам треба шолом – краще FDM. Якщо каблучка – це ідеально.
Класика жанру. Причин може бути кілька: слабке перше затвердіння, неправильна висота шару, неочищена платформа або занадто агресивна швидкість підйому. Рішення – перевірити параметри, ще раз обнулити Z і змінити адгезив.
У деяких випадках, так, але краще не ризикувати. Особливо якщо модель має виступи, отвори чи нахили. Без підтримок можуть бути зсуви, деформації або “провалені” ділянки. Але якщо все грамотно розташувати – мінімізувати їх цілком реально.
