3D-принтери для прототипів - просто про головне

Уявіть, що вам потрібно створити модель якоїсь речі — наприклад, корпусу для гаджета, деталі для велосипеда або просто втілити ідею з голови в реальність. Раніше на це витрачались тижні, а то й місяці. Зараз все простіше — можна використовувати 3D-принтер. Він як звичайний принтер, тільки замість паперу та чорнил він “друкує” пластиком або іншим матеріалом і створює справжній предмет. У цій статті розкажемо простими словами, як працюють такі принтери, навіщо вони потрібні та де застосовуються.

Содержание страницы

Чому варто використовувати 3D-принтери для прототипування

3D-друк серйозно спростив та пришвидшив процес створення нових продуктів. Те, що раніше займало тижні та вимагало складного обладнання, тепер можна зробити за день прямо в офісі або майстерні. Ось чому все більше компаній обирають саме цей спосіб прототипування:

Швидкість: З 3D-принтером модель можна отримати буквально за кілька годин. Вам не потрібно замовляти форми, чекати відливку або відправляти проект на виробництво — все робиться на місці і швидко. Це особливо важливо, коли потрібно терміново перевірити ідею або показати замовнику готовий зразок.
Економія: Не потрібно витрачатися на дороге обладнання, прес-форми або оснащення. Все, що потрібно, це файл моделі та трохи матеріалу. Це робить 3D-друк особливо вигідним для стартапів, фрилансерів та маленьких команд.
Гнучкість: З’явилася ідея? Виправили модель, запустили в друк, і вже через кілька годин у вас нова версія в руках. Такий підхід чудово підходить для швидкого тестування та доопрацювання: вносити зміни можна хоч кожен день без зайвих витрат.
Точність: Сучасні 3D-принтери дозволяють друкувати з дуже високою деталізацією. Це означає, що ви можете протестувати посадку, з’єднання та інші важливі параметри конструкції до того, як відправите проект на виробництво.
Наглядність: Готову модель зручно показувати інвесторам, колегам та замовникам. Реальний об’єкт набагато зрозуміліший, ніж креслення або рендер на екрані. Це допомагає краще пояснити ідею і швидше отримати схвалення.
Автономність: Ви управляєте процесом повністю самі: від ідеї до готової моделі. Ніяких черг, погоджень або очікувань від підрядників. Все під рукою, все під контролем.

Послуги прототипування та 3D-друку від Easy3DPrint

Ми команда Easy3DPrint, центр 3D-друку з багаторічним досвідом. Нам важливо зробити 3D-технології доступними, зрозумілими і корисними для бізнесу, інженерії, медицини, дизайну та виробництва. Ми надаємо послуги прототипування та серійного 3D-друку в Харкові, Києві, Дніпрі, Одесі та по всій Україні.

Нам довіряють багато компаній. Це стало можливим завдяки індивідуальному підходу, контролю якості та професійному обладнанню.

Що ми пропонуємо:

Прототипування на замовлення: від ідеї до готової моделі
Створення 3D-моделей з нуля або за кресленнями
3D-сканування та цифрова реконструкція об’єктів
Серійний та дрібносерійний друк деталей та виробів
Макетування, лиття в силікон, постобробка, фарбування

Ми любимо те, чим займаємось, і готові застосувати наш досвід, щоб допомогти вам досягти результату. Вам не потрібно розбиратися у всіх нюансах 3D-друку, просто розкажіть нам, що ви хочете, і ми все реалізуємо.

Типи 3D-принтерів для прототипів

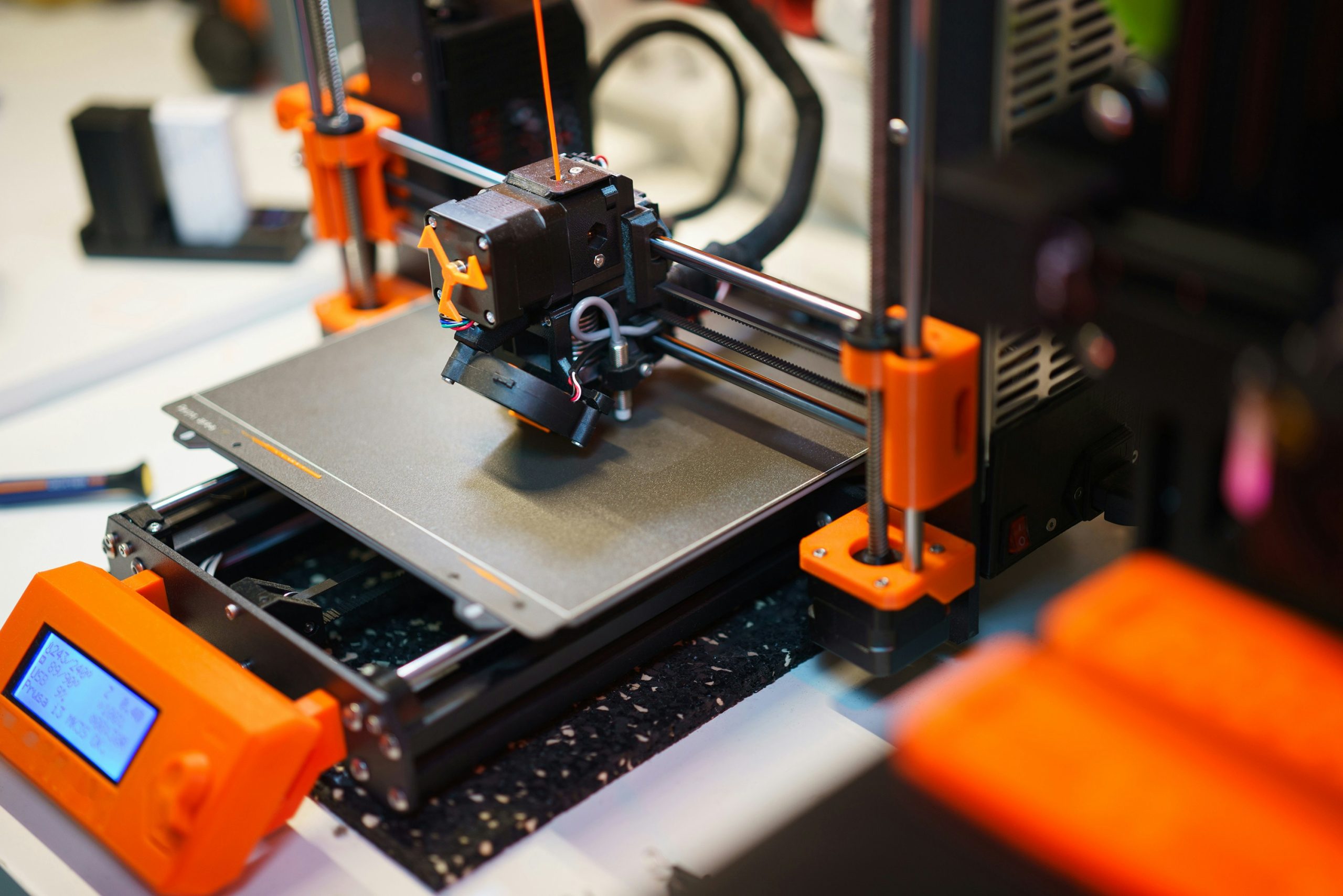

1. FDM (Fused Deposition Modeling)

FDM це найпоширеніший і доступний вид. Працює шляхом плавлення пластикової нитки та покрокового її нанесення.

Переваги:

Недорогі пристрої та матеріали
Простота обслуговування
Швидкий друк концептуальних моделей

Недоліки:

Менш гладка поверхня
Не найбільш висока точність

Підходить для: чернеткових моделей, базових функціональних прототипів

2. SLA (Stereolithography)

SLA це друк за допомогою лазера, який затверджує рідку фотополімерну смолу.

Переваги:

Чудова деталізація
Гладкі поверхні
Підходить для мініатюр та презентацій

Недоліки:

Потрібна постобробка
Дорожчі матеріали

Підходить для: візуальних моделей, медичних макетів, дизайну

3. LCD (Masked Stereolithography)

LCD-принтери використовують ЖК-екран у поєднанні з джерелом ультрафіолету, щоб засвітити шар смоли одразу по всій площі.

Переваги:

Висока швидкість друку
Чудова деталізація
Більш доступні по ціні, ніж SLA

Недоліки:

Обмежений ресурс екрану
Потрібна ретельна постобробка

Підходить для: візуальних моделей, мініатюр, ювелірних виробів

4. SLS (Selective Laser Sintering)

SLS використовує лазер для спікання порошкових матеріалів (найчастіше нейлону).

Переваги:

Висока міцність
Не потрібна підтримка під час друку
Складні конструкції

Недоліки:

Дороге обладнання
Складний робочий процес

Підходить для: функціональних та передсерійних прототипів

Як проходить процес прототипування з 3D-принтером

Прототипування за допомогою 3D-принтера — це послідовний процес, який перетворює цифрову модель на фізичний об’єкт. Він включає кілька ключових етапів:

1. Створення 3D-моделі

Перший крок — це проєктування виробу в CAD-програмі. Використовуються такі інструменти, як Fusion 360, SolidWorks, Blender, Tinkercad та інші. На цьому етапі важливо врахувати габарити, технічні вимоги, елементи кріплення та механічні навантаження. Якісна 3D-модель закладає основу точного прототипу.

2. Підготовка до друку

Модель експортується у форматі STL або 3MF, після чого відкривається в слайсері. Тут задаються параметри друку: висота шару, температура, щільність заповнення, наявність підтримок, швидкість друку та інші налаштування, в залежності від технології та використовуваного матеріалу. На виході формується файл з інструкціями для 3D-принтера.

3. Друк

Процес починається з розігріву обладнання, після чого 3D-принтер починає покроково створювати модель. В залежності від використовуваної технології (FDM, SLA, SLS) застосовуються різні матеріали: пластик, смола або порошок. Час друку залежить від розміру і складності виробу і може становити від кількох хвилин до кількох годин.

4. Постобробка

Після завершення друку виріб виймається з платформи. В залежності від технології можуть знадобитись різні види обробки: видалення підтримок, промивка в ізопропіловому спирті, затвердіння під ультрафіолетом, шліфування, склеювання або фарбування. Цей етап дозволяє покращити зовнішній вигляд і властивості моделі.

5. Тестування та доопрацювання

Готовий прототип перевіряється на відповідність заданим вимогам. Виріб може пройти механічні випробування, перевірку збірки або візуальну оцінку. Якщо виявлені недоліки, вносяться корективи в модель і запускається повторний цикл. Часто буває необхідно пройти кілька ітерацій до досягнення ідеального результату.

Цей процес дозволяє швидко вносити зміни, економити ресурси та отримувати якісні зразки для перевірки та демонстрації.

Види прототипів, які можна надрукувати

3D-принтери дозволяють створювати найрізноманітніші типи прототипів в залежності від завдань, етапу розробки та мети використання. Ось основні види:

Концептуальні моделі

Це швидкі та недорогі макети, створені для того, щоб візуалізувати ідею або форму майбутнього виробу. Зазвичай вони не потребують високої точності і робляться з доступних матеріалів. Концепт допомагає на ранніх етапах показати загальну задумку команді, інвесторам або замовнику. Такі моделі часто виготовляються за кілька годин і дозволяють швидко оцінити масштаб, габарити та ергономіку.

Візуальні моделі

Основне завдання таких прототипів — продемонструвати зовнішній вигляд майбутнього продукту. Тут важливі точність, деталізація та якість поверхні. Часто використовуються фотополімерні принтери, щоб отримати гладку та реалістичну структуру. Такі моделі можуть бути пофарбовані та зібрані для презентації або зйомки. Вони особливо корисні для маркетингу, реклами та виставок, де зовнішній вигляд має ключове значення.

Функціональні прототипи

Цей тип призначений для перевірки того, як виріб працює в реальності. Він повинен відповідати вимогам щодо міцності, точності, рухливості та інших технічних параметрів. Такі моделі виготовляються з більш міцних матеріалів і проходять фізичні випробування, наприклад, перевірку на навантаження, стійкість до температури або знос. Використовуються в машинобудуванні, медицині, авіації та інших галузях, де важливо зрозуміти поведінку виробу в реальних умовах.

Передсерійні зразки

Це максимально наближені до фінального продукту версії, які тестуються перед запуском масового виробництва. Вони можуть включати всі конструктивні елементи, точні матеріали, систему складання і навіть упаковку. Такий прототип проходить випробування на збірних лініях, в реальних умовах експлуатації та допомагає виявити можливі недоліки до масштабного випуску. Часто використовується в автомобілебудуванні, побутовій техніці та виробництві споживчих товарів.

Кожен вид прототипу виконує свою функцію і допомагає на певному етапі проектування. Завдяки 3D-друку можна пройти весь шлях від ідеї до серійного зразка в рази швидше і з мінімальними витратами.

Як вибрати 3D-принтер для прототипування

Вибір підходящого 3D-принтера залежить від завдань, бюджету, вимог до якості та специфіки проекту. Нижче наведено ключові фактори, які варто враховувати перед покупкою обладнання.

Бюджет: FDM-принтери підходять для простих завдань і коштують дешевше. SLA та SLS дають кращу якість, але дорожчі як самі принтери, так і матеріали.
Мета: Для чернеток і тестів достатньо FDM. Якщо важливий вигляд і точність, вибирайте SLA. Для міцних і складних моделей потрібен SLS.
Розмір друку: Чим більша робоча зона, тим більші деталі можна друкувати без складання.
Матеріали: Перевірте, з якими матеріалами сумісний принтер. Для міцності підходять ABS та нейлон, для точності — фотополімери.
Обслуговування: Зручно, коли є автоуровень, швидка заміна сопел і доступ до вузлів. Це прискорює роботу та зменшує простої.
Досвід: Новачкам підходять прості моделі з мінімальним налаштуванням. Для досвідчених користувачів краще вибрати принтер з гнучкими налаштуваннями.

Вибір 3D-принтера — це баланс між ціною, завданнями та функціональністю. Чим чіткіше ви розумієте свої потреби, тим точніше вийде підібрати обладнання, яке не тільки впорається з завданням, але й прослужить довго, приносячи стабільний результат.

Висновок

3D-принтери відкривають величезні можливості для швидкого та зручного прототипування. Сьогодні навіть маленькі компанії чи стартапи можуть тестувати ідеї, вносити правки та виводити продукт на ринок без зайвих витрат і довгих циклів розробки. Головне — правильно вибрати обладнання і розуміти, які завдання воно має виконувати.

Часті питання

Яка технологія 3D-друку найкраща для прототипування?

Це залежить від мети. FDM підходить для чернеткових моделей та функціональних прототипів. SLA та LCD — для візуально точних і гладких об’єктів. SLS краще вибирати для міцних деталей і складної геометрії.

Чи можна надрукувати робочу деталь, яку можна відразу використовувати?

Так, особливо якщо використовувати міцні матеріали, такі як ABS, PETG або нейлон. Однак важливо протестувати її перед експлуатацією.

Скільки часу займає 3D-друк прототипу?

Це залежить від розміру, деталізації та технології. Прості моделі можна надрукувати за кілька годин. Складний прототип — за 10-20 годин і більше.

У чому різниця між FDM, SLA та SLS принтерами?

FDM-принтери друкують пластиком, шар за шаром, підходять для недорогих чернеток. SLA використовують смолу і лазер, дають високу точність і гладку поверхню. SLS працюють з порошком і лазером, ідеальні для міцних і складних деталей без підтримок.

Що впливає на якість друку прототипу?

Якість залежить від роздільної здатності, точності позиціонування, матеріалу, калібрування обладнання та підготовки 3D-моделі. Також важлива постобробка: шліфування, фарбування, збірка.
