3D-друк уже давно вийшов за межі хобі та став важливим інструментом у багатьох сферах – від промислового виробництва до медицини й дизайну. Більшість користувачів починають з класичних матеріалів, таких як PLA або PETG, адже вони простіші у використанні. Проте гнучкі філаменти на кшталт TPU, TPE або Flex відкривають зовсім нові можливості для створення еластичних, міцних і функціональних виробів. Разом із цими перевагами виникають і специфічні труднощі, пов’язані з налаштуванням принтера і процесом друку.
У цій статті ми докладно розповімо, як правильно підготувати 3D-принтер, налаштувати основні параметри та уникнути типових помилок при роботі з гнучкими матеріалами, щоб ваш друк був якісним і надійним.
Содержание страницы
Що таке гнучкі філаменти?
Гнучкі матеріали для 3D-друку мають високу еластичність і м’якість, що робить їх незамінними для виготовлення деталей із гнучкими властивостями. Вони використовуються для амортизаторів, накладок, ущільнень, протиковзких поверхонь, захисних чохлів та інших виробів, які потребують гнучкості і довговічності.
До найпоширеніших гнучких філаментів належать:
- TPU (термопластичний поліуретан) – поєднує гнучкість і міцність, найпопулярніший матеріал;
- TPE (термопластичний еластомер) – більш м’який, але складніший у друці;
- Flex, Elastan, Plastan – торгові марки або різновиди гнучких матеріалів з унікальними властивостями.
Головною характеристикою таких матеріалів є твердість за Шором (shore hardness), яка визначає жорсткість або м’якість філаменту – чим менше значення, тим м’якший і еластичніший матеріал. Це допомагає обрати оптимальний філамент для конкретного проекту.
Де купити матеріали та обладнання для друку гнучкими філаментами
Ми, команда Easy3DPrint, спеціалізуємося на продажу 3D-принтерів, матеріалів для 3D-друку та наданні послуг друку під замовлення. Щодня ми працюємо з різноманітними філаментами, включно з гнучкими, тому добре розуміємо їхні особливості й вимоги до налаштувань обладнання. У нашому каталозі представлено лише перевірені моделі 3D-принтерів, які чудово підходять для друку TPU, TPE, Plastan, Elastan та Flexible PolyEster.
Ми не просто продаємо матеріали – ми активно використовуємо їх у власному виробництві. Це дає змогу ділитися з клієнтами практичними порадами, допомагати з вибором філаменту і надавати підтримку на всіх етапах друку. Якщо у вас ще немає власного 3D-принтера або ви хочете протестувати нові матеріали, ми із задоволенням пропонуємо послугу друку за вашими моделями. Наша мета – зробити процес 3D-друку з гнучкими матеріалами простим, доступним і результативним для кожного користувача.

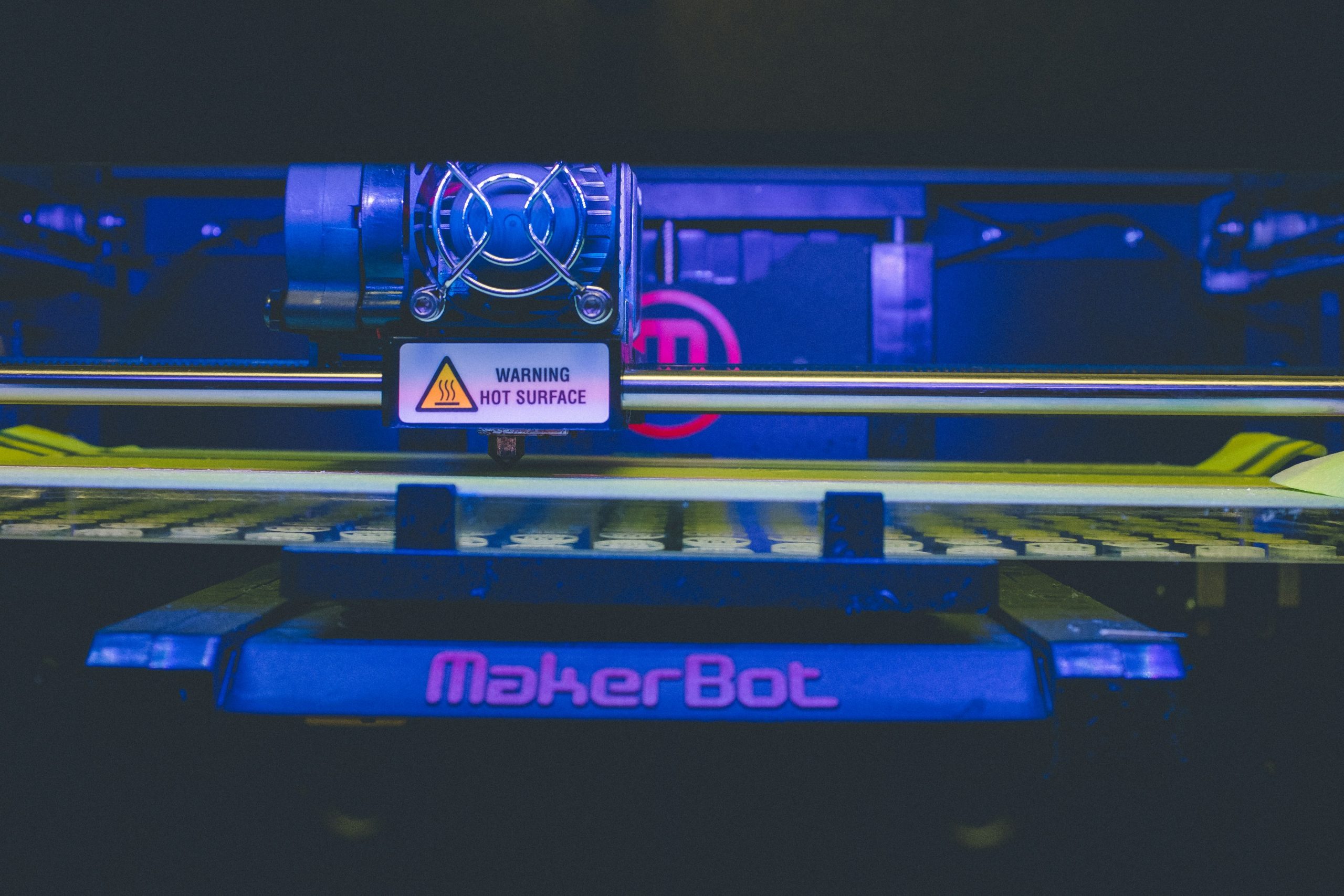

З чого почати: вибір правильного принтера
Не кожен 3D-принтер підходить для друку гнучкими філаментами, такими як TPU або TPE. Щоб уникнути проблем, слід звернути увагу на декілька ключових характеристик, які впливають на якість і стабільність друку з м’якими матеріалами. Ось основні вимоги:
- Direct drive екструдер – розміщений безпосередньо над хотендом, забезпечує точнішу подачу матеріалу
- Металевий хотенд – краще витримує температуру та тертя гнучких філаментів
- Регульований притиск подаючого механізму – допомагає уникнути застрягання нитки
- Шлях подачі філаменту має бути максимально герметичним – щоб уникнути його «зажовування»
Бажано також мати можливість змінювати ретракцію, швидкість друку і температуру прямо з меню принтера або через прошивку (наприклад, Marlin).
Ключові налаштування друку
Друк гнучкими матеріалами потребує точного налаштування параметрів, інакше ви ризикуєте зіткнутися з застряганням філаменту, поганою адгезією чи нерівномірною екструзією. Ось основні моменти:
1. Швидкість друку
Гнучкі матеріали вимагають акуратного підходу до швидкості друку. Надто швидка подача філаменту часто призводить до його зминання або проскакування в екструдері. Щоб уникнути цих проблем і забезпечити стабільність процесу, потрібно знизити швидкість друку та рухів без екструзії:
- Швидкість друку: 20-30 мм/с
- Рухи без екструзії: до 60 мм/с
2. Температура
Правильна температура є критично важливою для забезпечення якісного друку гнучкими матеріалами. Різні типи філаменту мають свої температурні діапазони, і відхилення від них може призвести до поганої адгезії між шарами або деформацій. Завжди орієнтуйтеся на рекомендації виробника:
- TPU: 210-240°C
- TPE: 220-250°C
- Flex/Elastan: зазвичай 230-250°C
- Температура стола: 40-60°C (або як рекомендує виробник)
3. Ретракція
Ретракція при друці гнучкими матеріалами має бути мінімальною або повністю вимкненою. Надмірна ретракція може викликати застрягання нитки в екструдері, що зупиняє процес друку. Для direct drive систем налаштування повинні бути дуже точними.
- Для direct drive: 0.5-1.5 мм
- Швидкість ретракції: 10-20 мм/с
4. Вентиляція
Надмірне охолодження гнучких матеріалів може призвести до поганої адгезії між шарами. У більшості випадків рекомендується зменшити обдув до мінімуму або повністю вимкнути його. Це покращує зв’язок між шарами та знижує ймовірність розшарування моделі:
- Вентиляція: мінімальна або вимкнена
5. Адгезія до стола
Добра адгезія до стола є запорукою успішного старту друку. Гнучкі матеріали мають схильність до підкручування країв, тому важливо забезпечити надійне зчеплення з платформою. Вибір допоміжних засобів залежить від типу поверхні столу. Потрібні засоби:
- Клей-олівець
- Лак для волосся
- Спеціальні плівки (BuildTak, PEI)
Типові проблеми та як їх уникнути
Друк гнучкими матеріалами часто супроводжується низкою труднощів, особливо якщо користувач не має досвіду роботи з такими філаментами. Важливо розуміти типові помилки та знати, як їх уникнути, щоб досягти стабільного і якісного результату.
Зажовування нитки в екструдері
Це одна з найпоширеніших проблем при роботі з TPU або іншими гнучкими матеріалами. Вона виникає через те, що нитка, будучи м’якою, згинається і застрягає між шестернями подачі та отвором хотенду. Причиною цього зазвичай є надмірний простір у механізмі подачі або неправильні налаштування ретракції. Щоб уникнути цієї проблеми, варто використовувати direct drive-екструдери, обмежити або вимкнути ретракцію, а також зменшити швидкість друку до рекомендованих значень.
Погана адгезія першого шару
Перший шар надзвичайно важливий для успіху всього друку, а гнучкі матеріали особливо чутливі до помилок у цьому етапі. Причиною може бути занизька температура столу або неправильно виставлена висота сопла. Рішення просте: перевірити калібрування платформи, переконатись, що сопло не надто високо, а також використати допоміжні засоби для адгезії, такі як клей-олівець або спеціальні накладки.
Недостатня міцність виробу
Навіть якщо деталь надрукована без зупинок, вона може бути недостатньо міцною через слабку адгезію між шарами або надмірне охолодження під час друку. Щоб це виправити, рекомендується зменшити потужність обдування або взагалі вимкнути його, а також трохи підвищити температуру екструзії в межах, дозволених виробником філаменту. Це покращить спікання шарів і забезпечить довговічність виробу.
Особливості окремих матеріалів
Гнучкі філаменти мають різні властивості залежно від типу, і кожен із них вимагає індивідуального підходу до налаштувань друку. Ось короткий огляд основних варіантів.
TPU (термопластичний поліуретан)
TPU вважається найпростішим для початку серед гнучких матеріалів. Він поєднує хорошу еластичність із достатньою жорсткістю, тому його легко подавати у більшості direct drive-принтерів. Матеріал стійкий до стирання, добре тримає форму, підходить для друку протиковзких поверхонь, футлярів, гнучких кріплень або прокладок. TPU також добре працює з помірним обдувом і не вимагає надвисоких температур.
Flex
Більш м’який і гнучкий у порівнянні з TPU. Часто використовується для декоративних елементів, гнучких накладок, амортизувальних вставок. Однак він більш чутливий до температур і ретракції, тому вимагає точного налаштування профілю друку.
Plastan
Цей матеріал має високу еластичність та ефект зворотної деформації (shape memory), що робить його ідеальним для деталей, які мають багаторазово згинатися чи деформуватись під навантаженням.
Elastan
Найгнучкіший, але й найскладніший у роботі. Потребує дуже низької швидкості друку, стабільної подачі філаменту, точного калібрування, адже навіть невелика помилка може призвести до зажовування нитки.
Поради для успішного друку
Щоб досягти стабільного результату при друці гнучкими матеріалами, необхідно дотримуватися кількох ключових порад. Насамперед, пам’ятайте, що TPU та інші гнучкі філаменти є гігроскопічними – вони активно вбирають вологу з повітря. Надмірна вологість призводить до характерного “тріску” під час друку, поганої якості поверхні та зниження адгезії між шарами. Тому завжди зберігайте філамент у герметичних контейнерах із силікагелем і періодично просушуйте його в сушарці або духовці при температурі 40-50°C.
Якщо ваш 3D-принтер не оснащений direct drive, переконайтесь, що боуен-конектор має мінімальний люфт, а трубка подачі – найкоротша та найщільніше підігнана. Це зменшить ризик застрягання або пропусків подачі.
Ще одна важлива порада – уникайте агресивної ретракції та раптових змін швидкості, оскільки це викликає нерівномірну екструзію або зажовування нитки.
Також слідкуйте за висотою шару. Для більшості гнучких матеріалів оптимально використовувати шари завтовшки 0.2 мм або більше – це покращує прилягання нитки та зменшує ризик збоїв.
Приклади виробів із гнучких філаментів
Гнучкі філаменти відкривають широкі можливості для друку виробів, які потребують еластичності, міцності та зносостійкості. Завдяки своїм властивостям вони ідеально підходять для створення деталей з амортизуючими, протиковзкими або ущільнювальними функціями. Такі вироби часто використовують у повсякденному житті, промисловості та медицині. Вони здатні витримувати деформації і повертаються до початкової форми, що робить їх незамінними для багатьох застосувань.
Нижче наведені найпоширеніші приклади виробів, які можна виготовити за допомогою гнучких філаментів:
- Накладки для телефонів
- Гумові колеса для RC-моделей
- Протиковзкі ніжки для меблів або техніки
- Гнучкі ущільнювачі
- Медичні прототипи
Висновок
Друк гнучкими матеріалами відкриває безліч нових можливостей у світі 3D-друку, дозволяючи створювати вироби з унікальними властивостями – еластичні, міцні та функціональні. Проте цей процес потребує особливої уваги до деталей. Важливо правильно обрати 3D-принтер, який підтримує роботу з гнучкими філаментами, а також точно налаштувати параметри друку, враховуючи особливості кожного матеріалу. Дотримання рекомендацій щодо зберігання і обробки філаментів значно покращить якість виробів. Терпіння і готовність до експериментів допоможуть подолати перші труднощі, адже друк гнучкими матеріалами часто має свої особливості і виклики. З часом ви зможете стабільно отримувати якісний результат навіть при роботі з найскладнішими матеріалами. Врешті-решт, друк гнучкими філаментами стане для вас звичним і передбачуваним процесом, що відкриє нові горизонти для творчості, прототипування і виробництва функціональних деталей. Цей навик допоможе реалізувати навіть найамбітніші ідеї.
FAQ
Чи можна друкувати TPU на будь-якому 3D-принтері?
Не зовсім. Хоча деякі бюджетні моделі з боуен-екструдером можуть впоратись із TPU, для стабільного друку краще мати принтер з direct drive екструдером. Це пов’язано з тим, що гнучкі матеріали легко згинаються та застрягають у подаючій системі. Крім того, важливо мати щільно закритий філаментний канал без зазорів, які можуть спричинити «зажовування». Якщо ваш принтер не призначений для роботи з гнучкими філаментами, краще обрати жорсткіші типи або модернізувати екструдер.
Яка різниця між TPU і TPE у 3D-друці?
TPU є більш твердим і стабільним у друці, ніж TPE. Він легше проходить через екструдер, менше розтягується під час подачі та краще тримає форму після охолодження. TPE, у свою чергу, значно м’якший і має вищу еластичність, але він набагато складніший у використанні, особливо на принтерах без direct drive. Також TPE більше схильний до застрягання та вимагає ретельного калібрування. Якщо ви тільки починаєте працювати з гнучкими філаментами, краще обрати TPU як стартовий варіант.
Чому гнучкий філамент застрягає в екструдері?
Основною причиною є його здатність згинатись під тиском. Якщо філамент подається занадто швидко або екструдер має зазор між шестернею і хотендом, нитка починає згортатися в «петлю» і блокується. Найефективніше рішення – використання direct drive системи з коротким і щільно зафіксованим філаментним каналом. Також допомагає зниження швидкості подачі, мінімальна ретракція, правильна температура і регулярне обслуговування подаючого механізму. Не менш важливо – якість самого філаменту: неякісний TPU часто має змінний діаметр, що сприяє заклинюванню.
Які об’єкти краще не друкувати з гнучких матеріалів?
Гнучкі матеріали не підходять для конструкцій, які мають тримати форму під навантаженням або бути дуже точними. Наприклад, шестерні, рухомі механізми з високою точністю або конструкції, що працюють при високій температурі, краще друкувати з PLA, PETG чи ABS. Гнучкі філаменти також погано себе ведуть при друку дуже дрібних деталей – через розтягування під тиском можуть виникати неточності. Ще один нюанс – підтримки. Гнучкі матеріали складно використовувати для складних моделей з великою кількістю нависань.
Чи можна друкувати гнучкі моделі без підігріву столу?
Так, але залежить від матеріалу. TPU часто можна друкувати без підігріву, особливо на скляній або текстурованій поверхні з додатковою адгезією, наприклад, за допомогою клею-олівця. Однак для стабільного результату підігрів столу до 40-60°C значно підвищує шанси на успішний друк, особливо при великих деталях або при використанні TPE. Якщо ви друкуєте без підігріву, переконайтесь, що перший шар добре прилягає, сопло має правильну висоту, а швидкість першого шару знижена для кращої адгезії.
Скільки зберігається гнучкий філамент?
TPU та інші гнучкі матеріали є гігроскопічними – вони вбирають вологу з повітря. Зберігати їх треба у герметичних контейнерах з силікагелем. У відкритому вигляді вже за кілька днів філамент може втратити властивості: під час друку утворюються бульбашки, шари погано з’єднуються. Якщо філамент вологий, його слід просушити у сушарці або духовці при температурі 40-50°C протягом кількох годин. У належних умовах TPU може зберігатися до 12 місяців без втрати якості.
Чи потрібно змінювати сопло для друку гнучкими філаментами?
У більшості випадків стандартне латунне сопло діаметром 0.4 мм підходить. Однак для кращого контролю над подачею і зменшення тиску можна використовувати сопла діаметром 0.5 або 0.6 мм. Це особливо корисно при друці дуже м’якими філаментами, які схильні до закупорювання каналу. Крім того, деякі гнучкі філаменти містять добавки, які прискорюють знос сопла. У таких випадках варто використовувати сталеве або загартоване сопло, яке довше зберігає форму та забезпечує стабільний потік матеріалу.
