3D Друк металевих деталей: Огляд технологій та перспектив

3D друк металом це сучасна технологія, яка дозволяє створювати складні деталі з високою точністю. Завдяки можливості працювати з міцними сплавами, цей метод використовується в авіації, автомобілебудуванні, медицині та інших галузях. Розвиток нових матеріалів та автоматизація процесу роблять 3D друк все більш доступним і ефективним.

Easy3DPrint – Ваш Надійний Партнер у 3D Друці Металом

Компанія Easy3DPrint спеціалізується на 3D-друці та пропонує повний цикл послуг для виготовлення металевих деталей. Ми забезпечуємо весь процес – від підготовки цифрової моделі до фінальної постобробки виробу, гарантуючи високу якість та точність надрукованих компонентів.

Наша компанія також допомагає обрати 3D-принтер для клієнтів, які прагнуть впровадити адитивне виробництво у свій бізнес. Наші спеціалісти не лише підберуть оптимальну модель, а й допоможуть налаштувати її для роботи з металевими сплавами, забезпечуючи максимальну продуктивність та якість друку.

Для клієнтів, які не мають готових цифрових моделей, ми пропонуємо послуги 3D-моделювання. Це дозволяє створювати складні металеві деталі відповідно до технічних вимог без необхідності самостійного проєктування.

Easy3DPrint – це передові рішення у сфері 3D друку металом, що відкривають нові можливості для промисловості, медицини, автомобілебудування та інших галузей.



Короткий опис технології 3D друку металом

3D друк металевих деталей це адитивний виробничий процес, який дозволяє створювати складні металеві конструкції шляхом пошарового наплавлення матеріалу. На відміну від традиційних методів обробки металу, таких як лиття або механічна обробка, 3D друк не потребує форм, прес-форм чи значного обсягу матеріалу для виготовлення деталей.

Ця технологія заснована на використанні цифрової 3D моделі, яка розрізається на тонкі шари, після чого спеціальне обладнання (3D-принтер) накладає метал шар за шаром. У більшості випадків металевий порошок спікається або плавиться за допомогою лазера або електронного променя, що забезпечує високу точність та механічну міцність готових виробів.

Залежно від застосованої технології можуть використовуватися різні типи металів, такі як титан, алюміній, нержавіюча сталь, нікелеві та кобальтові сплави, мідь та бронза.

Основні переваги 3D друку металом

3D друк металевих деталей має низку суттєвих переваг перед традиційними методами виробництва:

Можливість створення складних геометрій

Завдяки пошаровому виробництву можна виготовляти конструкції, які неможливо отримати традиційним литтям чи фрезеруванням. Це особливо важливо для аерокосмічної та медичної галузей.

Мінімізація відходів матеріалу

На відміну від фрезерування або токарної обробки, де значна частина матеріалу видаляється у вигляді стружки, 3D друк використовує тільки необхідну кількість металевого порошку.

Зменшення часу виробництва

Виготовлення деталей на 3D-принтері може бути значно швидшим, ніж традиційні методи, особливо при створенні прототипів або дрібносерійного виробництва.

Легка модифікація конструкцій

Дизайн деталей можна швидко змінювати в цифровому вигляді без потреби у дорогих нових прес-формах або інструментах.

Оптимізація механічних властивостей

Використання сучасних сплавів та можливість контролю мікроструктури матеріалу дозволяють отримувати високоміцні вироби з покращеними характеристиками.



Основні сфери застосування 3D друку металом

3D друк металевих деталей вже широко використовується у різних галузях промисловості:

• Авіація та космічна промисловість: Виготовлення легких і міцних деталей для літаків та космічних апаратів, що дозволяє зменшити вагу конструкцій та підвищити їх ефективність.
• Автомобільна промисловість: Створення унікальних або високоточних компонентів для двигунів, кузовних елементів та гальмівних систем, що покращує аеродинаміку та продуктивність транспортних засобів.
• Медицина: Виробництво індивідуальних імплантів, протезів, ортопедичних конструкцій та стоматологічних коронок, адаптованих під конкретного пацієнта.
• Енергетика: Друк складних компонентів для турбін, теплообмінників та інших елементів, які працюють у екстремальних умовах.
• Військова та оборонна промисловість: Розробка унікальних деталей для військової техніки, дронів, зброї та інших високотехнологічних виробів.
• Інструментальне виробництво: Виготовлення високоточних прес-форм, ливарних форм та спеціального обладнання для виробничих процесів.

Завдяки безперервному розвитку технологій 3D друк металом стає дедалі доступнішим, відкриваючи нові можливості для інженерів, виробників та дослідників.

Основні технології 3D друку металевих деталей

Технології 3D друку металом відрізняються між собою способом обробки матеріалу, джерелом енергії та принципом формування деталі. Нижче детально розглянемо основні методи адитивного виробництва металевих виробів.

SLM

SLM (Selective Laser Melting, селективне лазерне плавлення)це одна з найпоширеніших технологій 3D друку металом, яка використовує лазер для плавлення та спікання металевого порошку. Процес відбувається у вакуумній або інертній атмосфері (наприклад, у середовищі аргону), що запобігає окисленню металу.

Ключові етапи:

1. Металевий порошок наноситься тонким шаром на платформу.
2. Потужний лазер точково розплавляє частинки порошку згідно з цифровою 3D моделлю.
3. Платформа опускається, наноситься новий шар порошку, і процес повторюється.
4. Після завершення друку виріб проходить термообробку або механічну обробку для підвищення міцності.

Переваги:

• Висока точність та деталізація
• Можливість створення складних внутрішніх структур
• Високі механічні властивості готових виробів

Обмеження:

• Висока вартість обладнання та матеріалів
• Потрібна постобробка (видалення підтримок, термічна стабілізація)

Сфери застосування:

• Авіакосмічна, медична, автомобільна промисловість, виробництво інструментів.

DMLS

DMLS (Direct Metal Laser Sintering, пряме лазерне спікання металу) схожий на SLM, але замість повного плавлення порошку відбувається його спікання (з’єднання частинок під дією високої температури). У процесі використовується лазер, який розігріває порошковий матеріал до температури нижче точки плавлення, забезпечуючи його зчеплення.

Ключові етапи:

1. Тонкий шар порошку розподіляється по робочій платформі.
2. Лазер спікає частинки відповідно до заданої моделі.
3. Платформа опускається, наноситься новий шар порошку, і процес повторюється.
4. Готовий виріб проходить додаткову термообробку для зміцнення.

Переваги:

• Висока точність друку
• Мінімізація відходів матеріалу
• Можливість друку з широкого спектру металів

Обмеження:

• Потрібна постобробка для видалення залишків порошку
• Обмежений розмір друкованих деталей

Сфери застосування:

• Медицина (імпланти, ортопедичні конструкції), енергетика, промислове виробництво.

EBM

EBM (Electron Beam Melting, електронно-променеве плавлення) використовує пучок електронів для розплавлення металевого порошку. На відміну від SLM, ця технологія працює у вакуумі, що дозволяє використовувати реактивні метали, такі як титан або нікелеві сплави.

Ключові етапи:

1. Порошковий матеріал розподіляється тонким шаром.
2. Потужний електронний промінь розплавляє порошок у визначених зонах, формуючи шар виробу.
3. Процес повторюється до завершення друку.
4. Готова деталь охолоджується, після чого проходить механічну обробку.

Переваги:

• Менше залишкових напружень у матеріалі, ніж у SLM
• Висока швидкість друку завдяки використанню електронного променя
• Відсутність потреби у підтримках завдяки рівномірному прогріванню

Обмеження:

• Вимагає роботи у вакуумі
• Висока вартість обладнання
• Менша точність у порівнянні з SLM

Сфери застосування:

• Авіакосмічна промисловість, медицина, військова техніка.

Binder Jetting

Binder Jetting (струменеве нанесення зв’язуючого матеріалу) відрізняється від попередніх тим, що металевий порошок не плавиться, а скріплюється рідким зв’язуючим матеріалом, який розпорошується через струменеві друкуючі головки.

Ключові етапи:

1. Шар металевого порошку рівномірно розподіляється на платформі.
2. Принтер розпилює зв’язуючу рідину у потрібних місцях, формуючи шар виробу.
3. Процес повторюється до завершення друку.
4. Готова деталь проходить випалення у печі для видалення зв’язуючого матеріалу та спікання металу.

Переваги:

• Висока швидкість друку
• Відсутність термічних деформацій, характерних для лазерних методів
• Можливість створення деталей великих розмірів

Обмеження:

• Вироби потребують додаткової термічної обробки
• Менша міцність у порівнянні з SLM/DMLS

Сфери застосування:

• Прототипування, виробництво декоративних металевих виробів, машинобудування.

DMD

DMD (Direct Metal Deposition, пряма металізація) це метод наплавлення металу, який працює за принципом лазерного зварювання. Порошок або дріт подається у зону обробки, де він миттєво плавиться під дією лазера, формуючи металевий шар.

Ключові етапи:

1. Лазер створює локальну зону розплаву на заготівці.
2. Металевий порошок або дріт подається у зону плавлення.
3. Наплавлення здійснюється пошарово, поки не буде сформована необхідна форма.
4. Готовий виріб може піддаватися додатковій механічній обробці.

Переваги:

• Можливість ремонту та модифікації існуючих деталей
• Використання як порошку, так і дроту
• Висока швидкість нанесення матеріалу

Обмеження:

• Менша точність у порівнянні з SLM/DMLS
• Потрібна додаткова обробка після друку

Сфери застосування:

• Ремонт деталей, наплавлення зносостійких покриттів, виготовлення складних металевих конструкцій.

Матеріали для 3D друку металом

Вибір матеріалу для 3D друку відіграє ключову роль у визначенні механічних, термічних та експлуатаційних характеристик виробів. Металеві порошки для адитивного виробництва можуть складатися з чистих металів або сплавів, спеціально розроблених для певних застосувань.

Метали, що використовуються у 3D друці, мають такі властивості, як висока міцність, зносостійкість, термостійкість, корозійна стійкість та електропровідність. Вони широко застосовуються в аерокосмічній, медичній, автомобільній, енергетичній та інших галузях.

Залежно від конкретної технології друку, металевий матеріал може постачатися у вигляді порошку або дроту. Основними параметрами, які впливають на вибір матеріалу, є його сумісність із методом друку, механічні характеристики, вартість і подальша обробка.

Розглянемо основні матеріали, що використовуються у 3D друці металом.

Титан та титановые сплави

Титан і його сплави є одними з найпопулярніших матеріалів для 3D друку завдяки високій міцності при низькій масі, корозійній стійкості та біосумісності. Цей матеріал особливо затребуваний в авіакосмічній та медичній промисловості.

Особливості:

• Висока міцність при малій масі
• Відмінна корозійна стійкість
• Біосумісність, що дозволяє використовувати у медицині
• Стійкість до високих температур

Сфери застосування:

• Авіація та космічна промисловість: виготовлення легких, міцних деталей літаків і космічних апаратів
• Медицина: виробництво імплантів, ортопедичних виробів, зубних протезів
• Автомобільна промисловість: компоненти для спортивних автомобілів
• Енергетика: елементи турбін і теплообмінників

Обмеження:

• Висока вартість матеріалу
• Складність у друку через необхідність контролю кисню та азоту під час виробництва

Алюмінієві сплави

Алюмінієві сплави є одними з найлегших металів, що застосовуються у 3D друці. Вони мають хороші механічні властивості, високу корозійну стійкість і теплопровідність, що робить їх популярним вибором у транспортній і аерокосмічній галузях.

Особливості:

• Легкість та хороша міцність
• Висока теплопровідність
• Відмінна корозійна стійкість
• Добра електропровідність

Сфери застосування:

• Авіація та космос: деталі літальних апаратів
• Автомобільна промисловість: поршні, корпуси двигунів, радіатори
• Електроніка: корпуси пристроїв, компоненти для охолодження
• Машинобудування: легкі, міцні деталі конструкцій

Обмеження:

• Нижча міцність порівняно з титановими та сталевими сплавами
• Складність друку через високу схильність до утворення тріщин

Нержавіюча сталь

Нержавіюча сталь є одним із найпоширеніших матеріалів у 3D друці завдяки поєднанню високої міцності, корозійної стійкості та доступності. Вона використовується у різних промислових і медичних застосуваннях.

Особливості:

• Висока механічна міцність
• Відмінна корозійна стійкість
• Добра оброблюваність
• Доступність та порівняно низька вартість

Сфери застосування:

• Медицина: хірургічні інструменти, імпланти
• Харчова та хімічна промисловість: трубопроводи, резервуари
• Машинобудування: шестерні, кріплення, корпусні деталі
• Енергетика: компоненти для турбін та теплообмінників

Обмеження:

• Відносно висока густина (важчий за алюміній і титан)
• Можливість деформацій через внутрішні напруження під час друку

Нікелеві сплави

Нікелеві сплави відомі своєю термостійкістю та стійкістю до агресивних середовищ. Вони використовуються в авіації, енергетиці та хімічній промисловості, де важливі висока температура експлуатації та механічна міцність.

Особливості:

• Висока термостійкість: зберігає міцність при температурах до 1000°C
• Стійкість до агресивних середовищ
• Висока механічна міцність
• Стійкість до окислення та корозії

Сфери застосування:

• Авіація та космос: компоненти реактивних двигунів
• Енергетика: деталі турбін, теплообмінники
• Хімічна промисловість: трубопроводи, клапани, насоси
• Ядерна енергетика: компоненти реакторів

Обмеження:

• Висока вартість матеріалу
• Складний друк через високі температури плавлення



Етапи виготовлення металевих деталей на 3D-принтері

Процес 3D друку металевих деталей складається з кількох ключових етапів, кожен з яких впливає на якість кінцевого виробу. Дотримання технологічних вимог на кожному етапі дозволяє отримати міцні, точні та надійні вироби, що відповідають необхідним стандартам.

1. Розробка 3D моделі

Перед початком друку необхідно створити цифрову модель майбутньої деталі.

Основні етапи:

• Використання програм CAD (SolidWorks, Fusion 360, CATIA, AutoCAD) для створення геометрії виробу
• Оптимізація конструкції для 3D друку (зменшення ваги, внутрішні порожнисті або решітчасті структури)
• Перевірка міцності та аеродинамічних характеристик (для інженерних деталей)
• Внесення коригувань під обраний метод друку (наприклад, додавання підтримок у SLM/DMLS)

Особливості:

• Оптимізація конструкції дозволяє зменшити кількість матеріалу та час друку
• Важливо враховувати можливі теплові деформації металу при плавленні

2. Підготовка файлу для друку

Після створення 3D моделі її необхідно підготувати до друку, що включає кілька важливих процесів.

Основні етапи:

• Експорт у формат STL або AMF: ці формати забезпечують сумісність з програмним забезпеченням 3D-принтера
• Розбиття моделі на шари (slicing): спеціальне програмне забезпечення (Magics, Netfabb, Materialise) розрізає модель на тонкі шари
• Визначення параметрів друку: встановлення товщини шару, швидкості лазера, потужності плавлення
• Додавання підтримок (якщо необхідно): для запобігання деформаціям під час друку
• Попередній аналіз процесу: перевірка можливих дефектів (перекоси, перегрів, недоплавлення)

Особливості:

• Підтримки необхідні для друку деталей зі складною геометрією, але їх потрібно видаляти після друку
• Вибір параметрів друку залежить від матеріалу та технології

3. Процес 3D друку

На цьому етапі відбувається безпосереднє виготовлення деталі за допомогою адитивного виробництва.

Основні етапи:

• Підготовка принтера: завантаження металевого порошку або дроту
• Створення першого шару: лазер або електронний промінь плавить металевий порошок, формуючи основу виробу
• Пошарове нанесення матеріалу: деталь формується шляхом повторного нанесення шарів металу
• Контроль температури та параметрів друку: для запобігання перегріву та утворенню тріщин
• Завершення друку та охолодження: після друку деталь охолоджується у захисному середовищі (інертний газ або вакуум)

Особливості:

• Час друку залежить від розміру виробу (від кількох годин до кількох діб)
• Для деяких методів (Binder Jetting) після друку потрібне додаткове випалення у печі

4. Термообробка та механічна обробка

Після завершення друку деталь проходить постобробку для покращення механічних властивостей та усунення дефектів.

Основні методи:

• Термообробка (відпал, загартування, старіння): зменшує внутрішні напруження, підвищує міцність і пластичність
• Механічна обробка (фрезерування, шліфування): покращує точність та якість поверхні
• Полірування та анодування: застосовується для декоративних та медичних виробів
• Видалення підтримок: виконується механічно або хімічним способом

Особливості:

• Термообробка є критично важливою для деталей, що працюють під навантаженням
• Деякі вироби можуть проходити додаткове покриття (антикорозійне, захисне)

5. Контроль якості

Останній етап: перевірка якості готового виробу на відповідність технічним вимогам.

Основні методи:

• Візуальний контроль: оцінка геометрії та стану поверхні
• Метрологічна перевірка: вимірювання розмірів за допомогою 3D-сканерів
• Томографія або рентген-контроль: виявлення внутрішніх дефектів
• Механічні випробування (твердість, міцність): тестування на розрив або стиск
• Аналіз мікроструктури: перевірка якості спікання та зернистості матеріалу

Особливості:

• Високоточні деталі для авіації, медицини та енергетики проходять найсуворіший контроль
• Дефекти можуть виправлятися механічною обробкою або додатковим друком

Перспективи та тренди розвитку 3D друку металом

3D друк металевих деталей продовжує стрімко розвиватися, відкриваючи нові можливості для промислового виробництва.

Основні тренди включають вдосконалення технологій, розширення асортименту матеріалів, інтеграцію в серійне виробництво та впровадження автоматизації та штучного інтелекту (ШІ).

Покращення технологій та зниження собівартості

Одна з головних перешкод для широкого використання 3D друку металом: висока вартість обладнання, матеріалів та експлуатації. Однак сучасні розробки спрямовані на підвищення ефективності процесу та здешевлення технології.

Основні напрямки покращення:

• Оптимізація лазерних та електронно-променевих систем: збільшення потужності джерел енергії для прискорення процесу друку
• Масове виробництво принтерів: зменшення вартості обладнання через збільшення його випуску
• Підвищення продуктивності: друк з декількома лазерами одночасно значно скорочує час виготовлення деталей
• Зниження вартості металевих порошків: використання перероблених матеріалів і нових методів отримання порошків

Очікувані результати:

• 3D друк стане більш доступним для малого та середнього бізнесу
• Вартість виготовлення металевих деталей зменшиться, що розширить можливості застосування технології

Розвиток нових сплавів для 3D друку

Металеві матеріали відіграють ключову роль у розвитку адитивного виробництва. Традиційні сплави (титан, нержавіюча сталь, нікель) вже добре освоєні, але для підвищення продуктивності та надійності виробів розробляються нові матеріали.

Основні напрямки:

• Розробка сплавів зі зниженою схильністю до тріщин: для підвищення якості друкованих деталей
• Нові термостійкі матеріали: для авіаційної та космічної галузі
• Біосумісні метали: удосконалені титан-алюмінієві сплави для імплантів
• Наноструктуровані метали: з покращеними механічними властивостями
• Композиційні матеріали (метал+кераміка): для підвищення міцності та термостійкості виробів

Очікувані результати:

• Вироби з нових сплавів матимуть меншу вагу та вищу міцність
• З’являться нові застосування 3D друку у медицині та важкій промисловості

Інтеграція 3D друку в масове виробництво

На сьогодні 3D друк металом здебільшого використовується для прототипування або виготовлення унікальних деталей. Проте сучасні технологічні удосконалення дозволяють інтегрувати цю технологію у серійне виробництво.

Основні зміни:

• Гібридне виробництво: поєднання 3D друку та традиційних методів (лиття, механічної обробки)
• Перехід до безвідходного виробництва: мінімізація матеріальних втрат у порівнянні з обробкою металу
• Друк складних деталей в один процес: скорочення кількості технологічних операцій
• Автоматизовані лінії 3D друку: використання роботизованих систем для безперервного виробництва

Очікувані результати:

• Скорочення виробничого циклу в промисловості
• Виробництво на замовлення без необхідності зберігання великих запасів деталей
• Використання 3D друку у виробництві автомобілів, авіаційних двигунів та серійних медичних імплантів

Вплив штучного інтелекту та автоматизації на галузь

Штучний інтелект (ШІ) та автоматизовані системи відіграватимуть важливу роль у покращенні процесу 3D друку металом.

Основні напрями розвитку:

• Оптимізація дизайну виробів (генетичні алгоритми): створення форм, які максимально ефективно використовують матеріал
• Автоматичне налаштування параметрів друку: ШІ може аналізувати процес у реальному часі та коригувати його для мінімізації дефектів
• Моніторинг та контроль якості: використання комп’ютерного зору та машинного навчання для аналізу структури деталей під час друку

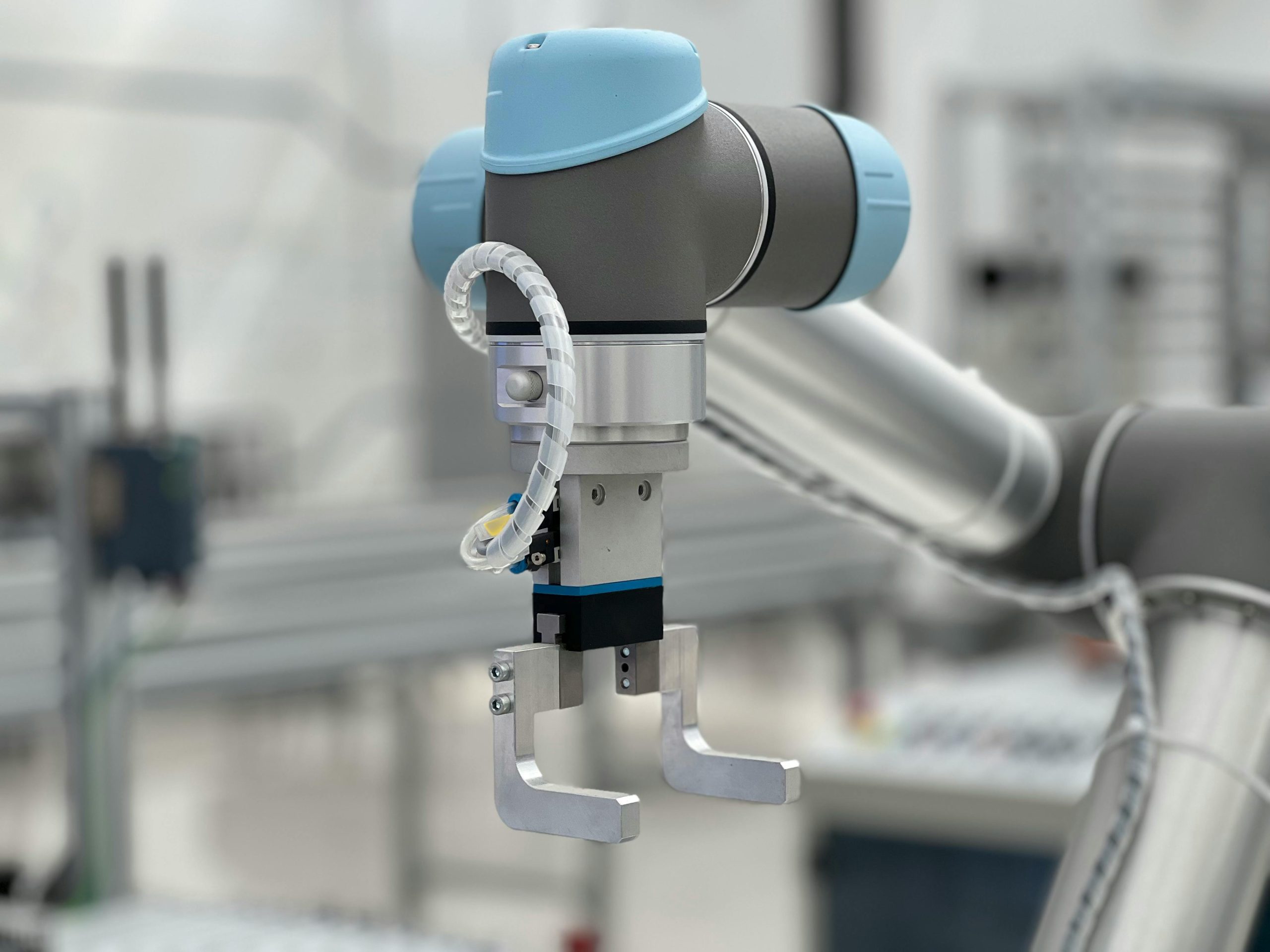

• Повна автоматизація виробничих ліній: інтеграція 3D-принтерів у роботизовані системи, що працюють без втручання людини

Очікувані результати:

• Скорочення кількості браку та витрат на виробництво
• Підвищення продуктивності за рахунок розумних алгоритмів налаштування параметрів друку
• Створення більш складних деталей без необхідності втручання оператора



Висновок

3D друк металевих деталей це не просто сучасна технологія, а справжня революція у виробництві. У найближчі роки очікується значне зниження вартості обладнання, поява нових матеріалів та впровадження автоматизації, що дозволить використовувати 3D друк у масовому виробництві.

Компанії, які вже зараз впроваджують адитивні технології, отримають конкурентну перевагу, оскільки 3D друк забезпечує швидке виробництво, високу якість деталей та значне зниження витрат на матеріали. Технологія продовжить розвиватися, стаючи все більш доступною та ефективною у всіх галузях промисловості.



Поширені запитання
