Что такое сеточная структура в 3D-печати: практические советы и рекомендации

Когда дело доходит до 3D-печати, сеточная структура — это как невидимый каркас, который удерживает всю модель вместе. Без неё невозможно создать точную, прочную или просто красивую 3D-модель. Представьте, что вы строите дом из кубиков LEGO: каждый кубик должен быть на своём месте, чтобы конструкция не развалилась. Сетка в 3D-печати выполняет ту же роль — она определяет форму, структуру и детали объекта. В этой статье расскажем, что такое сеточная структура, как она работает, какие бывают типы и как правильно её использовать, чтобы ваши 3D-модели поражали качеством.

Сеточная структура — это не просто техническая деталь для инженеров. Она важна для всех, кто хочет получить качественный результат, будь то прототип, декоративное изделие или функциональная деталь. В этой статье собраны практические советы, которые помогут новичкам и опытным пользователям избежать ошибок и оптимизировать процесс создания моделей.

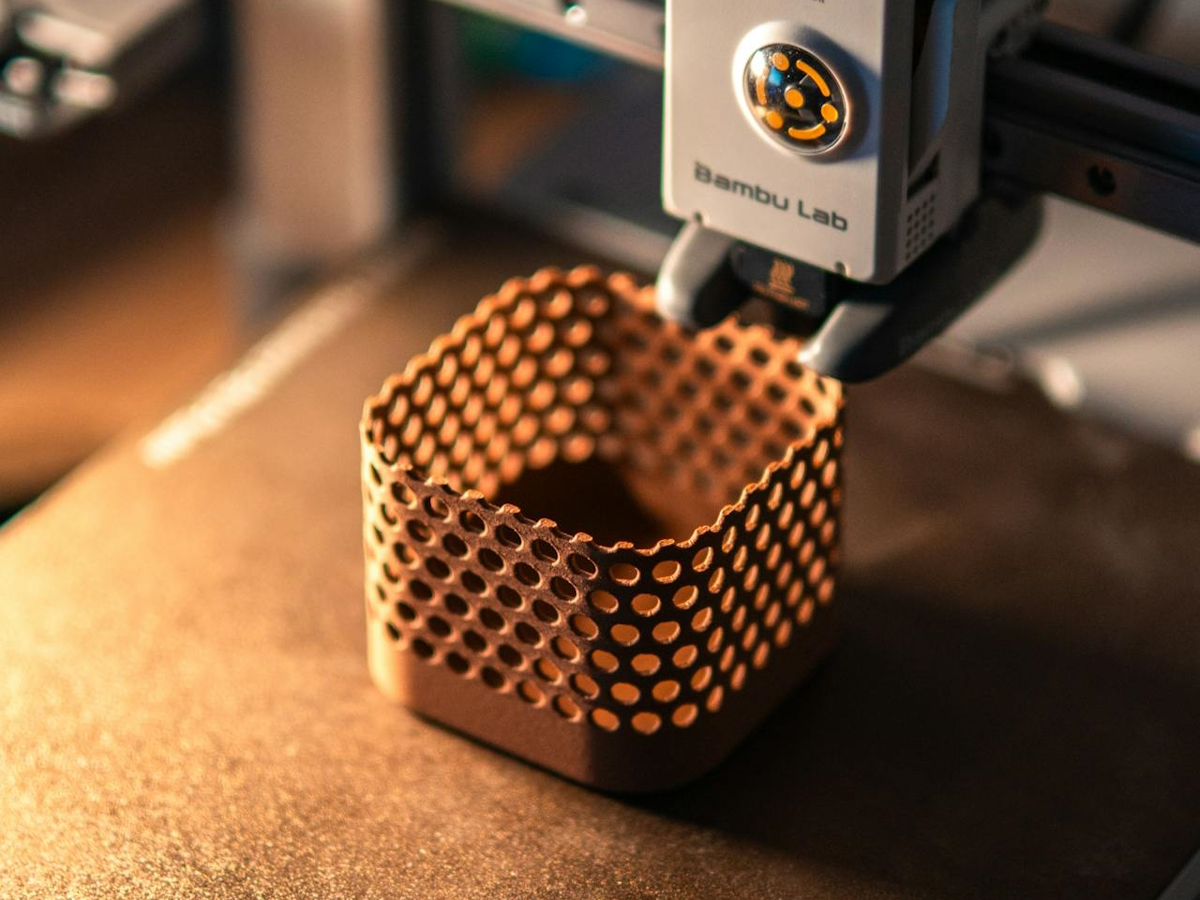

Сеточная структура в 3D-печати: основа цифрового моделирования

Сеточная структура — это не просто набор точек и линий, а фундамент, на котором строится любая 3D-модель. Она определяет, как будет выглядеть объект, как он выдержит нагрузку и как его воспримет 3D-принтер. Подумайте о сетке как о цифровой решётке, которая удерживает форму вашей идеи. Без неё невозможно воплотить задуманное в реальность. В этом разделе разберём, что такое сеточная структура, как она работает и почему её правильное создание — это ключ к качественной 3D-печати.

Что такое сеточная структура

Сеточная структура — это совокупность элементов, формирующих трёхмерный объект в цифровом пространстве. Представьте себе паутину, где каждая точка соединена нитями, а между ними натянута поверхность. В 3D-моделировании эти точки называются вершинами, нити — рёбрами, а поверхности — гранями. Чаще всего грани имеют форму треугольников или четырёхугольников, потому что именно они лучше всего передают форму объекта.

Эта структура — основа для всех последующих этапов работы с моделью. Она определяет не только внешний вид, но и то, как модель будет вести себя во время печати или анализа. Например, если вы создаёте фигурку дракона, сетка решает, насколько чёткими будут его крылья или острыми когти. Без правильно построенной сетки модель может выглядеть как набор хаотичных линий, а принтер просто не поймёт, что печатать.

Основные компоненты сетки

Чтобы понять, как работает сетка, стоит разобраться с её основными элементами:

• Вершины: Это точки в трёхмерном пространстве, задающие координаты объекта. Представьте их как гвозди, на которых держится каркас.
• Рёбра: Линии, соединяющие вершины. Они создают «скелет» модели, определяя её контуры.
• Грани: Поверхности между рёбрами, обычно треугольники или четырёхугольники. Они формируют видимую часть модели, которую видит пользователь или принтер.

Эти компоненты вместе создают цифровой каркас, который можно масштабировать, деформировать или детализировать. Чем больше вершин и граней, тем сложнее модель, но и тем больше ресурсов требуется для её обработки.

Как сетка работает в 3D-печати

Сеточная структура — это мост между идеей и физическим объектом. В 3D-печати она выполняет несколько ключевых задач, без которых процесс просто не запустится. Вот как это работает:

• Определение геометрии: Сетка задаёт форму модели. Например, куб имеет восемь вершин, двенадцать рёбер и шесть граней. Более сложные формы, такие как человеческая фигура, требуют тысячи таких элементов для точного воспроизведения.
• Подготовка к печати: 3D-принтеры «читают» сетку через формат STL, который разбивает модель на треугольники. Чем точнее сетка, тем лучше принтер воспроизведёт объект.
• Основа для анализа: В CAD-программах, таких как AutoCAD или SolidWorks, сетка нужна для моделирования физических свойств, например, прочности или теплопроводности.

Если сетка плохо создана — например, имеет дыры или перевёрнутые грани, — принтер может выдать ошибку, а модель будет выглядеть деформированной. Поэтому создание качественной сетки — это не просто техническое требование, а настоящее искусство, влияющее на конечный результат.

Почему сетка важна для принтера

3D-принтер воспринимает модель как набор координат и поверхностей. Если сетка «негерметична» (то есть имеет дыры или не соединённые вершины), принтер не поймёт, где заканчивается объект, и может напечатать что-то совсем не похожее на ваш замысел. Например, представьте, что вы хотите напечатать чашку, но в сетке есть дыра в основании. Принтер либо пропустит этот участок, либо заполнит его случайно, испортив изделие.

Вот несколько ключевых моментов, почему сетка важна:

• Обеспечивает точность формы модели.
• Позволяет принтеру правильно распределить материал.
• Влияет на качество текстур и деталей после печати.

Роль сетки в разных аспектах моделирования

Сеточная структура не ограничивается только созданием формы. Она играет важную роль на разных этапах работы с 3D-моделью. Вот основные направления:

Формирование внешнего вида

Сетка определяет, как будет выглядеть модель. Простые объекты, такие как куб или сфера, требуют немного вершин, тогда как сложные формы, например лицо персонажа, нуждаются в десятках тысяч треугольников для передачи деталей. Качество сетки влияет на то, насколько чёткими будут контуры и плавными изгибы.

Анализ и симуляция

В CAD-системах сетка — это основа для численного моделирования. Например:

• Анализ прочности (FEA): Сетка разбивает модель на мелкие элементы, чтобы проверить, как она выдерживает нагрузки.
• Вычислительная гидродинамика (CFD): Сетка помогает моделировать потоки жидкости или газа вокруг объекта.

Для таких задач часто используют структурированные сетки, где элементы (например, шестиугольники) расположены чётко и упорядоченно. Это обеспечивает точность и экономию ресурсов.

Текстурирование и детализация

Сетка служит основой для нанесения текстур и материалов. Например, чтобы придать модели вид металла или дерева, нужна качественная сетка с правильными нормалями (векторами, указывающими направление поверхности). Если нормали перевёрнуты, текстура может отображаться искажённо.

Советы по созданию качественной сетки

Чтобы сетка стала вашим союзником в 3D-печати, стоит придерживаться нескольких практических рекомендаций:

• Проверьте герметичность: Модель должна быть «водонепроницаемой», без дыр или не соединённых вершин. Программы вроде MeshLab помогут найти и исправить проблемы.
• Оптимизируйте количество полигонов: Слишком детализированная сетка замедляет печать. Используйте инструменты вроде Decimate в Blender для упрощения.
• Триангулируйте модель: Большинство принтеров лучше работают с треугольными гранями. Перед экспортом в STL убедитесь, что сетка правильно разбита.
• Избегайте тонких стенок: Толщина стенок должна быть не менее 1 мм, чтобы принтер смог их напечатать.

Эти простые шаги помогут избежать ошибок и сделать сетку надёжной основой для вашей модели.

Почему сетка — это искусство

Создание сеточной структуры — это не просто технический процесс. Это баланс между детализацией, функциональностью и эффективностью. Хорошая сетка экономит время, материал и нервы, когда вы видите идеально напечатанную модель. Но это требует практики, терпения и иногда нескольких неудачных попыток. Например, новички часто забывают проверить нормали, а потом удивляются, почему их модель выглядит «вывернутой наизнанку». С опытом такие ошибки становятся редкостью, а сетка — вашим лучшим инструментом для воплощения идей.

Как Easy3dprint помогает создавать качественные сеточные структуры

Мы в Easy3dprint восхищаемся тем, как технологии 3D-печати меняют мир, и хотим поделиться, как наш опыт в этой сфере помогает создавать идеальные сеточные структуры. Мы предлагаем полный цикл услуг — от создания цифровой модели до её физического воплощения. Наши специалисты знают, насколько важна качественная сетка для успешной печати, поэтому уделяют особое внимание моделированию и оптимизации. Нужно ли вам детализированная фигурка, прочная деталь для оборудования или сложный прототип — мы обеспечим сеточную структуру, которая гарантирует точность и надёжность на каждом этапе.

С нашим парком принтеров и широким выбором материалов мы можем реализовать любой проект, сохраняя баланс между качеством сетки и эффективностью печати. Мы также помогаем новичкам разобраться с нюансами моделирования, чтобы их идеи выглядели так же впечатляюще в реальности, как и на экране.

Типы сеточных структур в 3D-моделировании

Не все сетки одинаковы. Они различаются по способу создания, структуре и назначению. Вот основные типы, которые чаще всего применяются в 3D-печати:

• Полигональные сетки: Самый распространённый тип, где модель состоит из многоугольников (обычно треугольников или четырёхугольников). Они просты в создании и универсальны, поэтому идеально подходят для большинства 3D-принтеров.
• NURBS-сетки: Используют математические кривые для создания плавных поверхностей. Они сложнее в обработке, но обеспечивают высокую точность для моделей с гладкими формами, например, кузовов автомобилей.
• Subdivision Surface: Гибридный вариант, объединяющий преимущества полигональных и NURBS-сеток. Этот тип позволяет создавать детализированные модели с плавными поверхностями, что идеально для декоративных изделий.
• Структурированные сетки: Применяются в CAD для анализа методом конечных элементов (FEA) или вычислительной гидродинамики (CFD). Они имеют чёткую геометрическую организацию, обеспечивающую высокую точность расчётов.

Каждый тип имеет свои сильные стороны. Например, для быстрого прототипирования лучше выбрать полигональную сетку, а для сложных инженерных расчётов — структурированную.

Как создаются сеточные структуры

Создание сетки — это первый шаг к качественной 3D-модели. Существует несколько способов, как это можно сделать:

1. Ручное моделирование: В программах вроде Blender или Autodesk Fusion 360 пользователь вручную добавляет вершины, рёбра и грани, формируя объект. Это даёт полный контроль, но требует времени и навыков.
2. Скульптинг: Этот метод напоминает работу с глиной. В таких программах, как ZBrush, можно «лепить» модель, постепенно добавляя детали. Идеально подходит для создания органических форм, например фигурок или персонажей.
3. 3D-сканирование: Физический объект сканируется с помощью 3D-сканера, который автоматически создаёт сеточную модель. Это удобно для воспроизведения реальных объектов, но сетка может потребовать дополнительной очистки.
4. Процедурное моделирование: Алгоритмы генерируют сетку на основе математических функций. Этот метод популярен для создания природных ландшафтов, облаков или других сложных структур.

Каждый способ имеет свои особенности. Например, скульптинг подойдёт для творческих проектов, а 3D-сканирование — для точного воспроизведения реальных объектов.

Роль сетки в CAD и численном моделировании

В системах автоматизированного проектирования (CAD), таких как AutoCAD или SolidWorks, сеточная структура играет особую роль. Она нужна не только для создания формы, но и для инженерного анализа. Например:

• Анализ прочности (FEA): Сетка разбивает модель на мелкие элементы, чтобы оценить, как объект реагирует на нагрузки. Структурированные сетки с чёткой геометрией дают более точные результаты.
• Вычислительная гидродинамика (CFD): Для моделирования потоков жидкости или газа сетка помогает рассчитать, как среда взаимодействует с объектом.
• Преобразование в твёрдые тела: Сеточную модель можно конвертировать в твёрдое тело для выполнения булевых операций (объединение, вычитание), что полезно для сложных конструкций.

Для таких задач важно, чтобы сетка была структурированной, с правильной организацией элементов. Например, ортогональные четырёхугольники или шестиугольники обеспечивают точность и экономию ресурсов.

Оптимизация сетки для 3D-печати: как достичь идеального баланса

Когда модель готова к печати, её сеточная структура должна быть не только красивой, но и практичной. Оптимизация сетки — это как подготовка машины к гонке: нужно избавиться от лишнего, чтобы она ехала быстро, но не потеряла прочности. Высокополигональная модель может выглядеть как произведение искусства на экране, но на принтере она способна вызвать хаос: от долгого времени печати до полного провала. В этом разделе разберём, как правильно оптимизировать сетку, чтобы 3D-принтер работал как часы, а результат радовал глаз.

Почему оптимизация сетки важна

Сетка — это сердце 3D-модели, но если она слишком сложная, принтер может не справиться. Представьте, что вы пытаетесь напечатать детализированную скульптуру с тысячами мелких деталей. Каждый лишний полигон — это дополнительное время, больше материала и больший риск ошибок. Оптимизация помогает найти золотую середину: модель остаётся качественной, но принтер не «задыхается» от нагрузки.

Вот ключевые причины, почему оптимизация сетки — это необходимость:

• Более быстрая печать: Меньше полигонов означает меньше проходов сопла принтера.
• Экономия материала: Упрощённая сетка снижает расход пластика или смолы.
• Меньше ошибок: Простые модели реже вызывают сбои в слайсере или принтере.
• Совместимость с принтером: Некоторые бюджетные принтеры плохо справляются со сложными моделями.

Оптимизация — это не просто техническая необходимость, а способ сделать процесс 3D-печати удобным и эффективным.

Не каждая модель требует радикального упрощения, но есть несколько признаков, что сетка слишком сложная:

• Файл модели занимает десятки мегабайт в формате STL.
• Слайсер (например, Cura) долго обрабатывает модель перед печатью.
• Принтер выдаёт ошибки или печатает деформированные участки.
• Модель содержит детали, которые всё равно не видны в готовом виде из-за ограничений разрешения принтера.

Если хотя бы один из этих пунктов вам знаком, пора заняться оптимизацией.

Основные методы оптимизации сетки

Оптимизация сетки — это сочетание технических приёмов и творческого подхода. Вот как можно сделать модель легче для печати без потери качества.

Уменьшение количества полигонов

Высокополигональные модели выглядят впечатляюще, но часто содержат лишние детали, которые принтер просто не воспроизведёт. Например, тысячи треугольников на гладкой поверхности шара не нужны — их можно сократить до нескольких сотен без заметной разницы.

Практические инструменты для уменьшения количества полигонов:

• Blender (Decimate Modifier): Уменьшает количество полигонов, сохраняя форму. Например, можно сократить сетку на 50% и всё равно получить чёткие контуры.
• MeshLab (Simplify): Простой в использовании инструмент для автоматического упрощения сетки.
• ZBrush (Decimation Master): Идеален для сложных органических моделей, таких как персонажи или статуэтки.

Совет: всегда сохраняйте копию оригинальной модели перед упрощением. Иногда приходится возвращаться к детализированной версии, если что-то пошло не так.

Разумное расположение вершин

Не все участки модели требуют одинаковой детализации. Например, плоская поверхность стола не нуждается в сотнях вершин, в отличие от сложного узора на вазе. Разумное расположение вершин помогает сосредоточить детали там, где они действительно нужны.

Как это сделать:

• Удалите лишние вершины на плоских участках в программах моделирования.
• Используйте инструменты «Merge Vertices» для объединения близких точек.
• Перераспределите вершины вручную на сложных участках, таких как лицо или изгибы.

Такой подход не только облегчает модель, но и делает её более «понятной» для принтера.

Проверка нормалей

Нормали — это векторы, указывающие, куда «смотрят» грани сетки. Если они перевёрнуты, модель может выглядеть вывернутой наизнанку, а текстуры — искажёнными. Представьте, что вы напечатали чашку, но её внутренняя поверхность оказалась снаружи.

Как проверить и исправить нормали:

• В Blender включите режим отображения нормалей (Face Orientation), чтобы увидеть проблемные участки (красные грани — это перевёрнутые нормали).
• Используйте команду «Recalculate Normals» для автоматического исправления.
• В Cura проверьте модель перед нарезкой — слайсер часто отмечает проблемные места.

Этот шаг кажется мелочью, но может избавить от множества проблем во время печати.

Экспорт в правильном формате

Формат STL — это стандарт для 3D-печати, но неправильный экспорт может испортить сетку. Например, если программа некорректно конвертирует модель, могут появиться дыры или искажения.

Рекомендации по экспорту:

• Убедитесь, что модель триангулируется (грани разбиты на треугольники).
• Выберите бинарный STL, чтобы уменьшить размер файла.
• Проверьте единицы измерения (например, миллиметры), чтобы модель не напечаталась в неправильном масштабе.

Некоторые программы, такие как Fusion 360, позволяют настроить качество экспорта. Высокое качество нужно для мелких деталей, но для простых моделей лучше выбрать среднее, чтобы уменьшить размер файла.

Дополнительные техники оптимизации

Помимо базовых методов, есть несколько менее очевидных приёмов, которые помогают сделать сетку ещё эффективнее.

Удаление невидимых элементов

Иногда модели содержат детали, которые не видны в готовом изделии, например внутренние грани или скрытые вершины. Они только усложняют обработку. Представьте, что вы моделируете коробку, но внутри неё остались лишние рёбра от предыдущей версии.

Как это исправить:

• Используйте инструменты «Clean Up» в Blender для удаления невидимых элементов.
• Проверьте модель в рентгеновском режиме, чтобы найти скрытые вершины.
• Удалите внутренние грани, если модель будет цельной после печати.

Оптимизация под конкретный принтер

Разные принтеры имеют свои ограничения. Например, бюджетные FDM-принтеры плохо справляются с мелкими деталями, тогда как SLA-принтеры способны воспроизводить сложные сетки. Перед оптимизацией проверьте технические характеристики вашего принтера:

• Разрешение: Если принтер не может печатать детали меньше 0.2 мм, упрощать мелкие элементы сетки нет смысла.
• Размер платформы: Убедитесь, что модель соответствует размерам рабочей области.
• Тип материала: Некоторые материалы, например TPU, требуют более простой сетки из-за гибкости.

Разумное расположение вершин

Не все участки модели требуют одинаковой детализации. Например, плоская поверхность стола не нуждается в сотнях вершин, в отличие от сложного узора на вазе. Разумное расположение вершин помогает сосредоточить детали там, где они действительно нужны.

Как это сделать:

• Удалите лишние вершины на плоских участках в программах моделирования.
• Используйте инструменты «Merge Vertices» для объединения близких точек.
• Перераспределите вершины вручную на сложных участках, таких как лицо или изгибы.

Такой подход не только облегчает модель, но и делает её более «понятной» для принтера.

Проверка нормалей

Нормали — это векторы, указывающие, куда «смотрят» грани сетки. Если они перевёрнуты, модель может выглядеть вывернутой наизнанку, а текстуры — искажёнными. Представьте, что вы напечатали чашку, но её внутренняя поверхность оказалась снаружи.

Как проверить и исправить нормали:

• В Blender включите режим отображения нормалей (Face Orientation), чтобы увидеть проблемные участки (красные грани — это перевёрнутые нормали).
• Используйте команду «Recalculate Normals» для автоматического исправления.
• В Cura проверьте модель перед нарезкой — слайсер часто отмечает проблемные места.

Этот шаг кажется мелочью, но может избавить от множества проблем во время печати.

Экспорт в правильном формате

Формат STL — это стандарт для 3D-печати, но неправильный экспорт может испортить сетку. Например, если программа некорректно конвертирует модель, могут появиться дыры или искажения.

Рекомендации по экспорту:

• Убедитесь, что модель триангулируется (грани разбиты на треугольники).
• Выберите бинарный STL, чтобы уменьшить размер файла.
• Проверьте единицы измерения (например, миллиметры), чтобы модель не напечаталась в неправильном масштабе.

Некоторые программы, такие как Fusion 360, позволяют настроить качество экспорта. Высокое качество нужно для мелких деталей, но для простых моделей лучше выбрать среднее, чтобы уменьшить размер файла.

Дополнительные техники оптимизации

Помимо базовых методов, есть несколько менее очевидных приёмов, которые помогают сделать сетку ещё эффективнее.

Удаление невидимых элементов

Иногда модели содержат детали, которые не видны в готовом изделии, например внутренние грани или скрытые вершины. Они только усложняют обработку. Представьте, что вы моделируете коробку, но внутри неё остались лишние рёбра от предыдущей версии.

Как это исправить:

• Используйте инструменты «Clean Up» в Blender для удаления невидимых элементов.
• Проверьте модель в рентгеновском режиме, чтобы найти скрытые вершины.
• Удалите внутренние грани, если модель будет цельной после печати.

Оптимизация под конкретный принтер

Разные принтеры имеют свои ограничения. Например, бюджетные FDM-принтеры плохо справляются с мелкими деталями, тогда как SLA-принтеры способны воспроизводить сложные сетки. Перед оптимизацией проверьте технические характеристики вашего принтера:

• Разрешение: Если принтер не может печатать детали меньше 0.2 мм, упрощать мелкие элементы сетки нет смысла.
• Размер платформы: Убедитесь, что модель соответствует размерам рабочей области.
• Тип материала: Некоторые материалы, например TPU, требуют более простой сетки из-за гибкости.

Использование автоматизированных инструментов

Современные программы для моделирования предлагают инструменты, которые автоматически оптимизируют сетку. Например, Netfabb может исправить дыры, перевёрнутые нормали и избыточные полигоны за несколько кликов. Но не полагайтесь только на автоматику — всегда проверяйте результат вручную, ведь алгоритмы иногда упрощают модель слишком сильно, теряя важные детали.

Типичные ошибки при оптимизации

Даже опытные пользователи могут допускать промахи. Вот самые распространённые ошибки и как их избежать:

• Чрезмерное упрощение: Слишком сильное уменьшение числа полигонов может сделать модель «угловатой». Всегда тестируйте модель в слайсере после оптимизации.
• Игнорирование толщины стенок: Если стенки модели становятся тоньше 1 мм, принтер может их не напечатать. Проверьте толщину в программе моделирования.
• Забытые нормали: Неправильные нормали могут испортить текстурирование или печать. Всегда проверяйте их перед экспортом.
• Неправильный масштаб: Если модель экспортируется в неверных единицах (например, сантиметры вместо миллиметров), она может напечататься крошечной или гигантской.

Эти ошибки легко устранить, если знать, на что обращать внимание. Например, перед каждым экспортом стоит проверить модель в слайсере, чтобы убедиться, что всё выглядит корректно.

Как оптимизация влияет на результат

Оптимизированная сетка — это залог не только быстрой, но и качественной печати. Например, модель с 10 000 полигонов может печататься вдвое быстрее, чем с 100 000, без заметной потери деталей. Кроме того, оптимизация снижает нагрузку на слайсер и принтер, что особенно важно для сложных проектов, таких как серийная печать или крупные объекты.

Практический пример: представьте, что вы печатаете прототип шестерёнки. Если сетка не оптимизирована, принтер потратит часы на обработку лишних вершин на гладких участках. После упрощения время печати может сократиться на 30–40%, а шестерёнка останется такой же функциональной.

Выводы: почему сеточная структура — ключ к успеху в 3D-печати

Сеточная структура — это не просто технический элемент, а настоящая основа любой 3D-модели. Она определяет, насколько точной, прочной и привлекательной будет ваша напечатанная деталь. От простых кубов до сложных скульптур — всё начинается с вершин, рёбер и граней, которые вместе создают цифровой каркас. Правильно построенная сетка не только облегчает работу принтера, но и экономит время, материалы и нервы. Оптимизация, выбор правильного типа сетки и внимание к деталям, таким как нормали или толщина стенок, делают процесс печати предсказуемым и эффективным. Экспериментируйте с программами вроде Blender или Cura и не бойтесь учиться на ошибках. В конце концов, качественная сетка — это ваш пропуск в мир 3D-печати, где идеи становятся реальностью.
